ما هي مزايا الألومنيوم المصبوب ADC12 مقارنة بالفولاذ المقاوم للصدأ؟

فقدت دفعة من كاميرات PTZ بسبب ارتفاع درجة الحرارة الصيف الماضي. حبس الغلاف الحرارة مثل الفرن. كلفتني تلك الخسارة عميلاً ودرسًا مؤلمًا حول اختيار المواد.

يتفوق الألومنيوم المصبوب ADC12 على الفولاذ المقاوم للصدأ لأغلفة كاميرات PTZ في أربعة مجالات رئيسية: إدارة الحرارة، وتقليل الوزن، ومرونة التصميم، وكفاءة التكلفة. موصليته الحرارية أعلى بحوالي 7 مرات من الفولاذ المقاوم للصدأ 304، مما يجعله المادة المفضلة لمعدات المراقبة عالية الطاقة التي تعمل على مدار الساعة طوال أيام الأسبوع في الهواء الطلق.

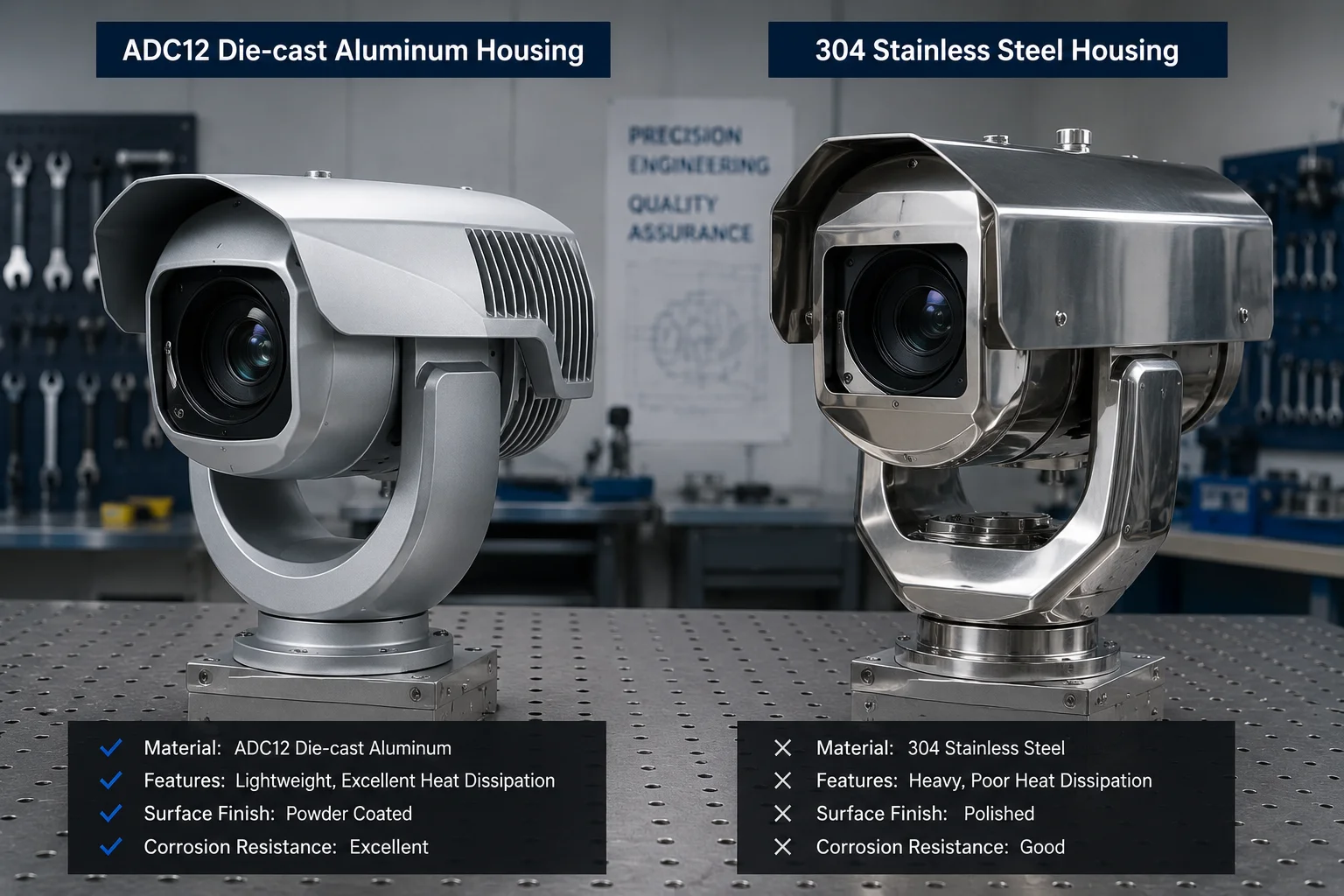

غلاف كاميرا PTZ من الألومنيوم المصبوب ADC12 مقابل الفولاذ المقاوم للصدأ

أدناه، سأفصل كل ميزة بالأرقام الحقيقية وبيانات ميدانية. إذا كنت تختار مادة غلاف لمشروع PTZ القادم الخاص بك، فسيوفر لك هذا الدليل الوقت والمال.

كيف يساعد الألومنيوم ADC12 في الحفاظ على برودة مستشعر 4K خلال صيف بدرجة حرارة 100 فهرنهايت؟

لقد رأيت مستشعرات 4K تتوقف عن العمل في منتصف التسجيل لأن الغلاف لم يتمكن من تبديد الحرارة بسرعة كافية. في حرارة صيف تكساس، الغلاف السيئ هو قنبلة موقوتة.

يوصل الألومنيوم ADC12 الحرارة بمعدل 100 واط/م·كلفن، بينما يدير الفولاذ المقاوم للصدأ 304 15 واط/م·كلفن فقط. هذا يعني أن الغلاف المصنوع من الألومنيوم يسحب الحرارة بعيدًا عن مستشعر 4K أسرع بحوالي 7 مرات، مما يمنع الاختناق الحراري وضوضاء الصورة حتى عندما تتجاوز درجات الحرارة المحيطة 100 فهرنهايت.

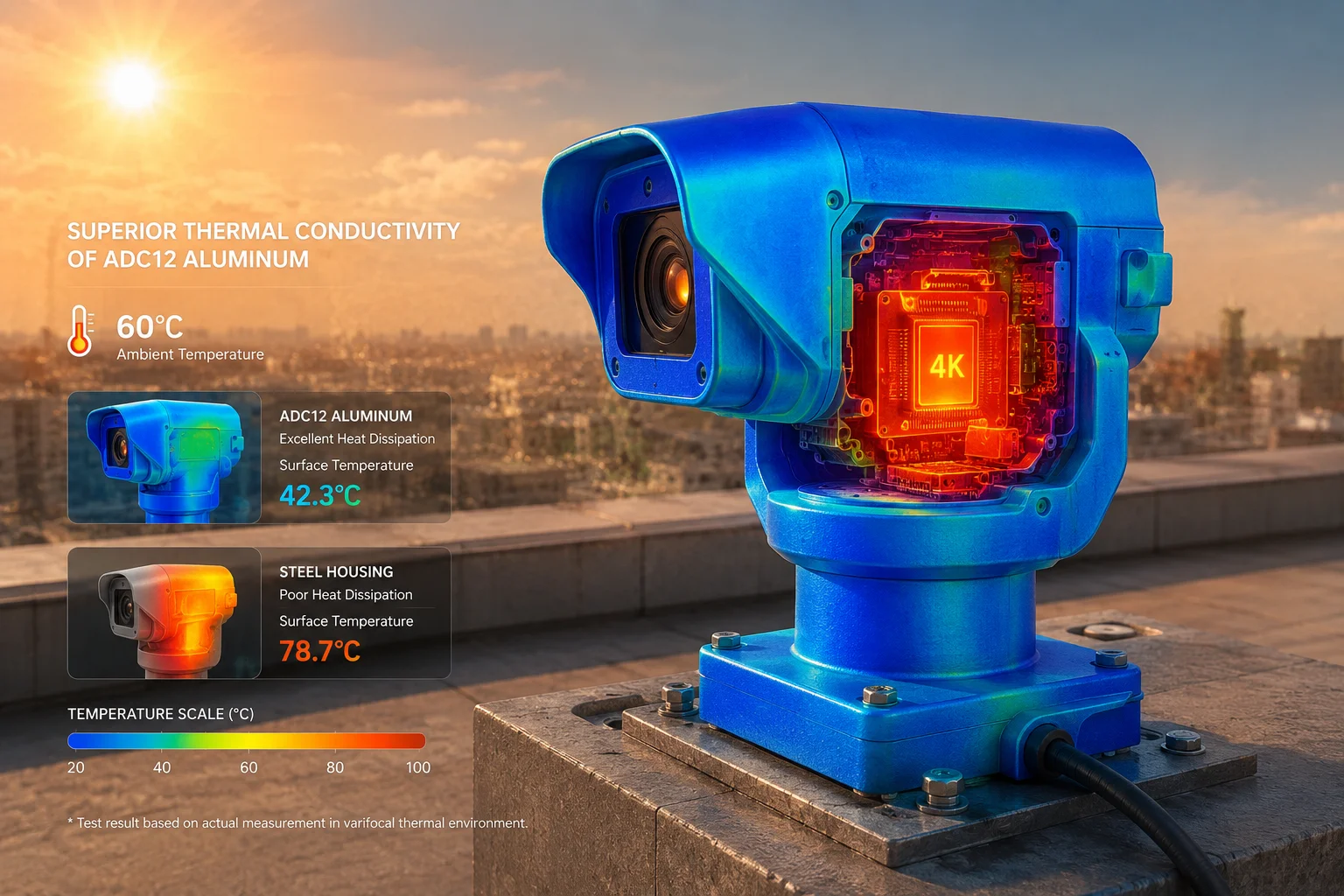

الموصلية الحرارية للألومنيوم ADC12 مقابل الفولاذ المقاوم للصدأ لكاميرا PTZ

لماذا الموصلية الحرارية مهمة لكاميرات PTZ بدقة 4K

كاميرا PTZ بدقة 40X ليست جهازًا بسيطًا. داخل الغلاف، لديك 14. معالج SoC², محركات تكبير عالية السرعة، ومصابيح LED للأشعة تحت الحمراء، وأحيانًا شريحة ذكاء اصطناعي¹ تعمل جميعها في نفس الوقت. كل مكون يولد حرارة. عندما تضيف أشعة الشمس المباشرة على سطح داكن، يمكن أن ترتفع درجة الحرارة الداخلية إلى ما فوق 160 فهرنهايت إذا لم يتمكن الغلاف من تبديد الحرارة.

إليك ما يحدث عندما تتراكم الحرارة:

• ينتج مستشعر 4K المزيد من ضوضاء الصورة. يرى عميلك لقطات حبيبية.
• تقوم شريحة SoC بتقليل سرعة ساعتها. تنخفض معدلات الإطارات. يتباطأ اكتشاف الذكاء الاصطناعي.
• تتمدد وصلات اللحام على لوحة الدوائر المطبوعة وتنكمش بشكل متكرر. بعد بضعة فصول صيف، تتشقق. تموت الكاميرا.

يعمل غلاف ADC12 المصنوع من الألومنيوم كمشتت حراري عملاق. يوصل الغلاف بأكمله الحرارة من المكونات الداخلية إلى السطح الخارجي، حيث يحملها الهواء بعيدًا. يحبس الفولاذ المقاوم للصدأ تلك الحرارة بالداخل. أسمي ذلك “تأثير الفرن”.”

مقارنة درجات الحرارة في العالم الحقيقي

الحالة	غلاف من الألومنيوم ADC12	غلاف من الفولاذ المقاوم للصدأ 304
درجة حرارة محيطة: 100 فهرنهايت، شمس مباشرة	درجة حرارة داخلية: ~125 فهرنهايت	درجة حرارة داخلية: ~155 فهرنهايت
مستوى ضوضاء المستشعر	منخفض (صورة نظيفة)	مرتفع (حبوب مرئية)
أداء شريحة الذكاء الاصطناعي	سرعة كاملة	مقيد بنسبة 20-30%
العمر المتوقع للوحة الدوائر المطبوعة	8-10 سنوات	4-6 سنوات

ميزة “التبريد السلبي”

مع ADC12، لا تحتاج إلى مراوح داخلية. تضيف المراوح تكلفة، وتستهلك طاقة، وتصدر ضوضاء، وتفشل في النهاية. يوفر الغلاف المصنوع من الألومنيوم المصمم جيدًا مع زعانف مدمجة تبريدًا سلبيًا يدوم طوال عمر الكاميرا. بالنسبة لأنظمة PTZ التي تعمل بالطاقة الشمسية، يعد هذا أمرًا بالغ الأهمية. كل واط يتم توفيره في التبريد هو واط متاح للمحرك والمستشعر.

في مصنعنا، نجري اختبار إجهاد حراري لمدة 72 ساعة عند درجة حرارة محيطة تبلغ 140 فهرنهايت. تحافظ أغلفة ADC12 الخاصة بنا على درجة حرارة SoC الداخلية أقل من 175 فهرنهايت باستمرار. هذا ضمن النطاق التشغيلي الآمن لمعظم شرائح Hisilicon و Ambarella.

هل توفير الوزن لكاميرا PTZ المصنوعة من الألومنيوم مهم لفريق التركيب الفردي الخاص بي؟

شاهدت ذات مرة طاقمًا مكونًا من رجلين يكافح لتركيب كاميرا PTZ من الفولاذ المقاوم للصدأ بوزن 14 كجم على عمود بطول 30 قدمًا في حرارة 95 فهرنهايت. استغرق الأمر منهم ثلاث ساعات. كاميرا أخف وزنًا كانت ستقطع تلك المهمة إلى النصف.

يتمتع الألومنيوم ADC12 بكثافة تبلغ 2.7 جم/سم³، أي حوالي ثلث كثافة الفولاذ المقاوم للصدأ البالغة 8.0 جم/سم³. تزن كاميرا PTZ نموذجية بدقة 40X في غلاف من الألومنيوم حوالي 5-6 كجم، بينما سيبلغ وزن نفس التصميم في الفولاذ المقاوم للصدأ 13-15 كجم. هذا الاختلاف يقلل بشكل مباشر من تكاليف العمالة في التركيب، وحمل العمود، واهتزاز الرياح.

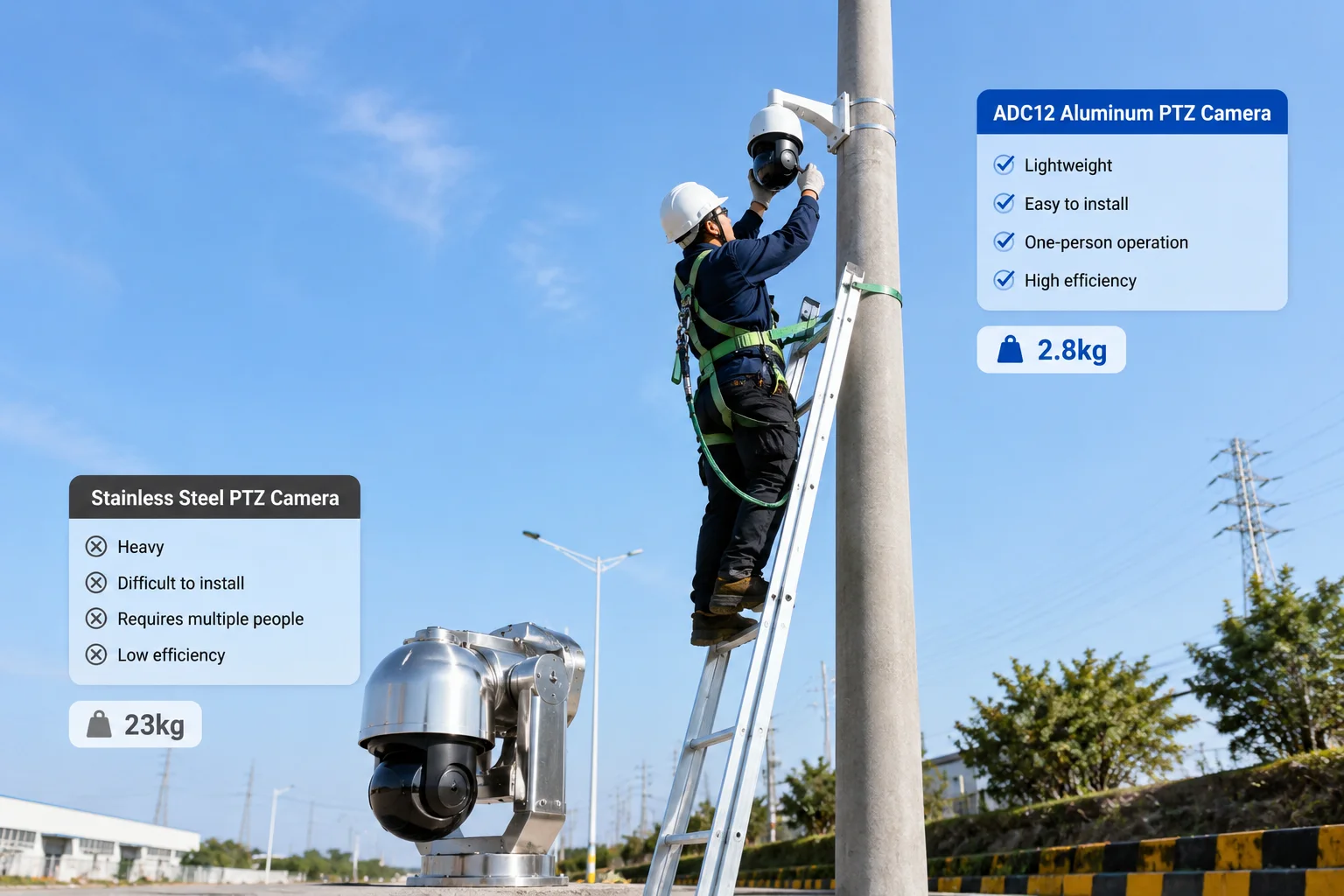

كاميرا PTZ خفيفة الوزن من الألومنيوم ADC12 للتركيب الفردي

لماذا الوزن أهم مما تعتقد

بالنسبة لمدمج الأنظمة مثل ديفيد، فإن سعر الكاميرا هو جزء فقط من تكلفة المشروع. تكاليف العمالة للتركيب، والبنية التحتية للأعمدة، والصيانة طويلة الأجل كلها تتراكم. تؤثر الكاميرا الأثقل وزنًا على كل بند من هذه البنود.

توفير تكاليف العمالة للتركيب

يمكن فني واحد تركيب كاميرا بوزن 5 كجم باستخدام سلم أساسي. تحتاج كاميرا بوزن 14 كجم إلى شخصين، وحزام أمان، وأحيانًا شاحنة رفع. في المناطق الريفية حيث أنظمة PTZ الشمسية شائعة، قد يكون أقرب فني ثانٍ على بعد ساعة.

العامل	كاميرا PTZ من الألومنيوم بوزن 5 كجم	كاميرا PTZ من الفولاذ المقاوم للصدأ بوزن 14 كجم
الفنيون المطلوبون	شخص واحد	شخصان كحد أدنى
المعدات المطلوبة	سلم، أدوات أساسية	شاحنة رفع أو حزام أمان
متوسط وقت التركيب	45 دقيقة	2-3 ساعات
تكلفة العمالة (أسعار أمريكية)	~$150	~$500+

حمل الرياح واستقرار الصورة

هذه هي التكلفة المخفية التي يغفل عنها معظم المشترين. تعمل الكاميرا الأثقل وزنًا على عمود مثل البندول في الرياح. كلما زادت الكتلة، زادت القوة الدافعة التي تحملها عندما يتأرجح العمود. هذا يسبب:

• إطارات ضبابية أثناء العواصف
• تنبيهات ذكاء اصطناعي خاطئة ناتجة عن اهتزاز الصورة
• تآكل أسرع في محامل محرك الإمالة/التحريك

يقلل غلاف الألمنيوم الأخف من عزم القصور الذاتي في الجزء العلوي من العمود. في المناطق ذات الرياح العالية مثل منطقة بان هاندل في تكساس أو فلوريدا الساحلية، يترجم هذا مباشرة إلى لقطات أنظف وإنذارات كاذبة أقل.

متطلبات العمود الهيكلي

تستخدم العديد من مشاريع كاميرات المراقبة بالطاقة الشمسية أعمدة فولاذية مجلفنة مصنفة لحمل رياح معين. تتطلب كاميرا بوزن 14 كجم عمودًا أكثر سمكًا وأكثر تكلفة لتلبية قوانين البناء المحلية. يمكن لكاميرا بوزن 5 كجم استخدام عمود قياسي، مما يوفر 200-400 دولار لكل نقطة تثبيت. اضرب ذلك عبر مشروع مزرعة مكون من 50 كاميرا، وستكون المدخرات كبيرة.

هل سيوفر غلاف ADC12 مقاومة أفضل للتآكل من الفولاذ المقاوم للصدأ 304؟

سأكون صريحًا هنا. هذا هو المجال الوحيد الذي يتمتع فيه الفولاذ المقاوم للصدأ بميزة طبيعية. لكن “الميزة الطبيعية” لا تعني دائمًا “الخيار الأفضل”.”

في معظم البيئات الخارجية، الألمنيوم ADC12 مع طلاء مسحوقي⁷ يوفر حماية من التآكل لأكثر من 10 سنوات ويتفوق على الفولاذ المقاوم للصدأ العاري في مقاومة الأشعة فوق البنفسجية. يفوز الفولاذ المقاوم للصدأ فقط في بيئات رذاذ الملح الشديدة مثل المنشآت الساحلية على بعد 500 متر من المحيط أو داخل مصانع المواد الكيميائية.

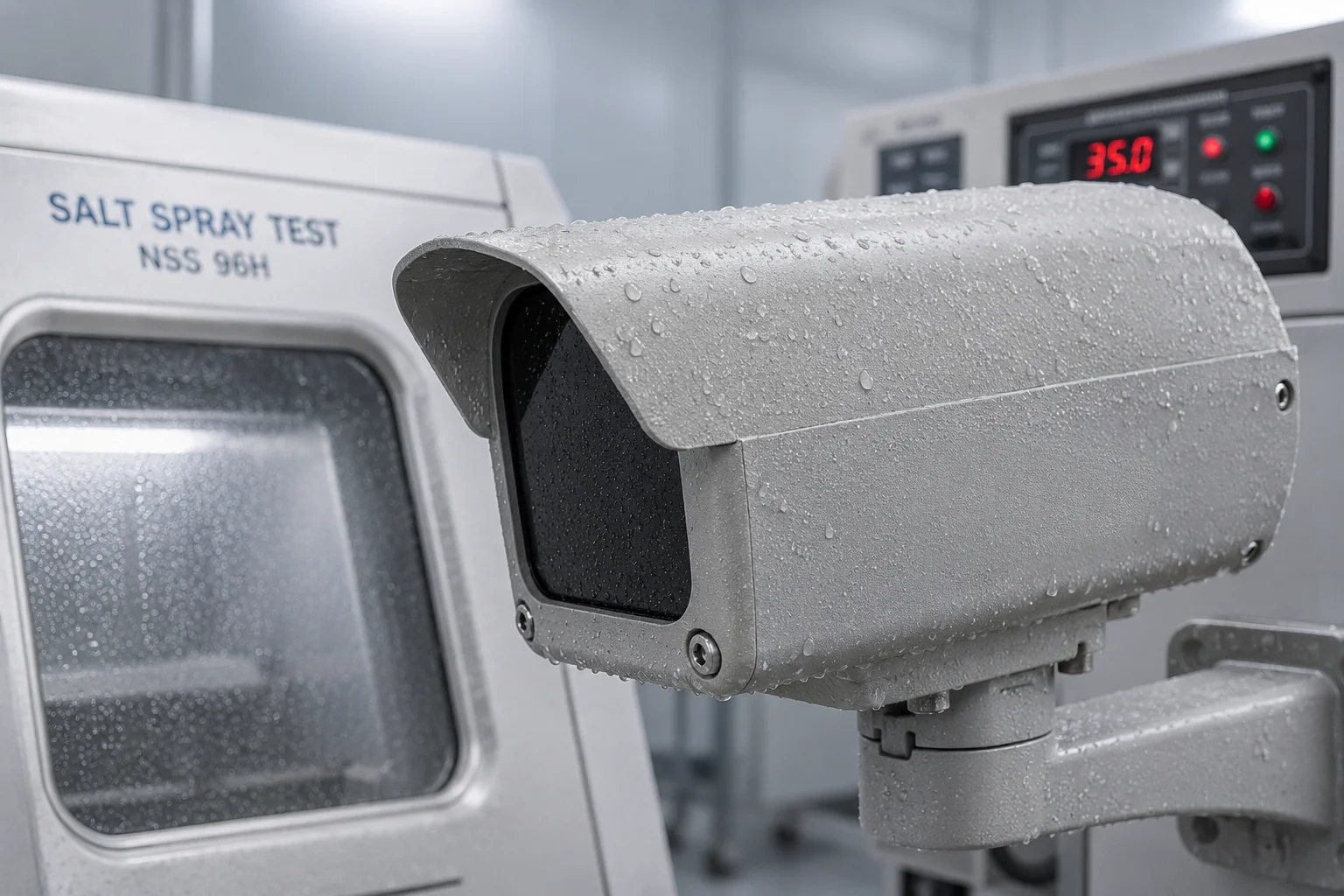

اختبار مقاومة التآكل لغلاف الألمنيوم ADC12 المطلي بالمسحوق

فهم التآكل في العالم الحقيقي

التآكل ليس شيئًا واحدًا. يأخذ أشكالًا عديدة، وكل مادة تستجيب بشكل مختلف لكل نوع. دعني أفصل هذا.

أنواع التآكل واستجابة المواد

التآكل الجوي هو ما تواجهه معظم الكاميرات. المطر والرطوبة وضوء الأشعة فوق البنفسجية ودورات درجات الحرارة تهاجم السطح على مر السنين. يشكل الألمنيوم ADC12 طبقة طبيعية من أكسيد الألومنيوم⁸ (Al₂O₃) تشفي نفسها عند خدشها. أضف طبقة طلاء مسحوقي بسماكة 60-80 ميكرون في الأعلى، ولديك حاجز مزدوج يتعامل مع أكثر من 1000 ساعة من اختبار رذاذ الملح (ASTM B117³).

التآكل التنقري هو الضعف الخفي للفولاذ المقاوم للصدأ. إذا تعرضت طبقة أكسيد الكروم الواقية للتلف بسبب خدش، يمكن لبيئة غنية بالكلوريدات (الهواء الساحلي، ملح الطريق) أن تخلق ثقوبًا عميقة تنتشر تحت السطح. لا يمكنك رؤيتها حتى يفشل الغلاف. هذا هو السبب في أن الفولاذ “المقاوم للصدأ” ليس مقاومًا للصدأ حقًا في كل الظروف.

التآكل الجلفاني يحدث عندما يتلامس معدنان مختلفان في وجود الرطوبة.التآكل الجلفاني⁴ لهذا السبب نستخدم براغي من الفولاذ المقاوم للصدأ مع حلقات عزل نايلون على أغلفة ADC12 الخاصة بنا. بدون هذا العزل، يصبح الاتصال بين الألمنيوم والفولاذ بطارية تأكل الألمنيوم. إنه حل بسيط، لكن العديد من الشركات المصنعة الرخيصة تتجاهله.

متى تختار كل مادة

• ألومنيوم ADC12 (90% من المشاريع): التركيبات الحضرية والضواحي والريفية والصحراوية والداخلية. في أي مكان يبعد أكثر من 500 متر عن المياه المالحة.
• ستانلس ستيل 316 (10% من المشاريع): مباشرة على رصيف، أو منصة بحرية، أو داخل منشأة معالجة كيميائية تتعرض للكلور أو الأحماض.

بالنسبة لمشاريع ديفيد النموذجية، المزارع، مواقع البناء، الطرق السريعة، والممتلكات التجارية في الضواحي، فإن ألومنيوم ADC12 مع طلاء مناسب هو الخيار الصحيح في كل مرة.

هل تسمح عملية الصب بالقوالب بزعانف “تبديد حرارة” داخلية أفضل لشريحة الذكاء الاصطناعي؟

أتذكر المرة الأولى التي فتحت فيها غلاف PTZ من الستانلس ستيل لأحد المنافسين. كان الداخل أملسًا ومسطحًا. لا زعانف. لا قنوات. مجرد صندوق معدني يحبس الحرارة. كانت شريحة الذكاء الاصطناعي تعمل عند 95 درجة مئوية. هذا قريب بشكل خطير من الفشل.

نعم. الضغط العالي الصب بالقالب⁵ يسمح لألومنيوم ADC12 بتشكيل هياكل زعانف داخلية معقدة، وقواعد تثبيت، وقنوات تدفق هواء في عملية واحدة. هذه الزعانف المدمجة لتبديد الحرارة تقع مباشرة فوق شريحة الذكاء الاصطناعي وتزيد مساحة سطح التبريد بنسبة 300-400% مقارنة بالداخل المسطح من الستانلس ستيل. هذا مستحيل فيزيائيًا تحقيقه باستخدام تصنيع الصفائح المعدنية أو لحام الستانلس ستيل.

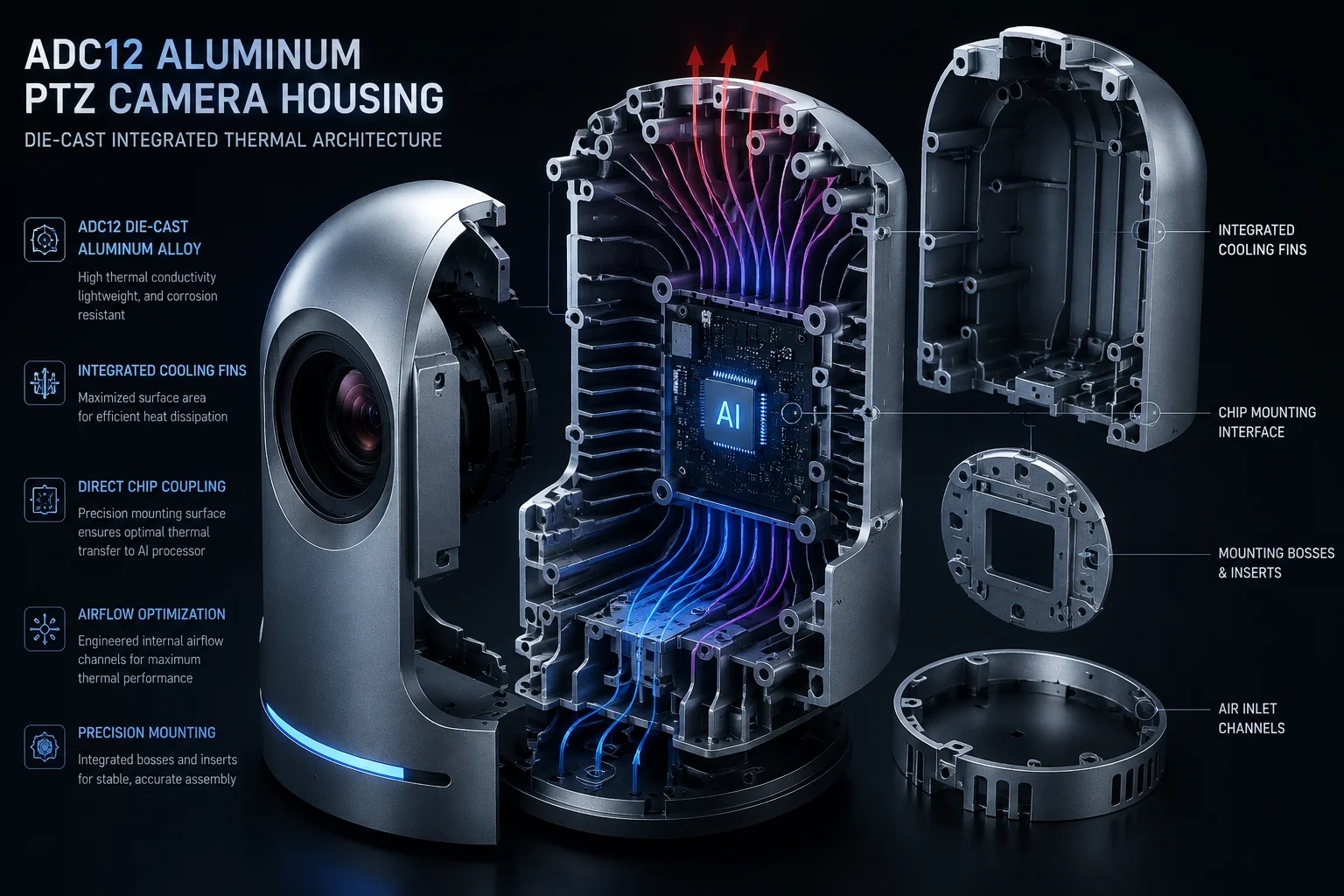

زعانف حرارية داخلية مصبوبة بالقالب من ألومنيوم ADC12 لتبريد شريحة الذكاء الاصطناعي

كيف يخلق الصب بالقالب هياكل حرارية فائقة

عملية الصب بالقالب تحقن ألومنيوم ADC12 المنصهر في قالب فولاذي بضغط 10,000-15,000 رطل لكل بوصة مربعة. هذا الضغط الشديد يجبر المعدن على الدخول في كل تفصيل دقيق لتجويف القالب. النتيجة هي غلاف قطعة واحدة مع:

• زعانف تبريد داخلية بسماكة تصل إلى 1.5 مم بمسافة 2 مم
• وسادات تلامس حراري تضغط مباشرة على موزع الحرارة لشريحة الذكاء الاصطناعي
• قنوات هواء توجه الحمل الحراري الطبيعي من الأسفل إلى الأعلى
• قواعد تثبيت مع حشوات ملولبة مصبوبة في مكانها

كل هذا يخرج من القالب كقطعة واحدة. لا تجميع. لا لحام. لا نقاط ضعف.

لماذا لا يمكن للفولاذ المقاوم للصدأ أن يضاهي هذا

عادةً ما تُصنع أغلفة الفولاذ المقاوم للصدأ عن طريق:

1. قطع الألواح المسطحة بالليزر
2. ثنيها لتشكيلها
3. لحام اللحامات
4. التجليخ والتلميع

هذه العملية لا يمكنها إنشاء زعانف داخلية. ستحتاج إلى تشكيلها من كتلة صلبة، مما يهدر 80% من المواد ويكلف 5-10 أضعاف. أو يمكنك لحام قطع زعانف منفصلة بالداخل، ولكن كل لحام هو نقطة تسرب محتملة لإغلاق IP66.

مشكلة تبريد شريحة الذكاء الاصطناعي

تستخدم الكاميرات الحديثة PTZ ذات ميزات الذكاء الاصطناعي (اكتشاف الأشخاص، تتبع المركبات، التعرف على الوجوه) شرائح تستهلك 5-15 واط باستمرار. تتركز هذه الحرارة في مساحة أصغر من طابع بريدي. بدون اقتران حراري مباشر بالغطاء، ترتفع درجة حرارة الشريحة حتى تقلل الأداء أو تفشل.

طريقة التبريد	درجة حرارة شريحة الذكاء الاصطناعي	سرعة معالجة الذكاء الاصطناعي	العمر المتوقع للشريحة
ADC12 بزعانف مدمجة	65-75 درجة مئوية	100% (سرعة كاملة)	8-10 سنوات
سطح داخلي مسطح من الفولاذ المقاوم للصدأ	90-100 درجة مئوية	60-70% (مخفضة)	3-5 سنوات
فولاذ مقاوم للصدأ مع مشتت حراري إضافي	80-85 درجة مئوية	85-90%	5-7 سنوات

الدقة الأبعاد وختم IP66

يمتلك الصب بالقالب تفاوتات تبلغ ±0.1 مم. هذه الدقة تعني أن أخدود الحلقة الدائرية، ومنفذ العدسة، ومانع تسرب الكابل كلها تتناسب تمامًا في كل مرة. لا يوجد تركيب يدوي أو تسوية على خط الإنتاج. بالنسبة لـ IP66⁶ الشهادة، هذا الاتساق هو كل شيء. غلاف واحد خارج التفاوت يعني كاميرا واحدة تتسرب في المطر.

في منشأتنا، نتحكم في أدوات القولبة داخليًا. إذا انحرف بُعد أثناء الإنتاج، فإننا نكتشفه في نفس المناوبة. هذا التحكم الرأسي هو شيء لا يمكنك الحصول عليه من مورد يقوم بالاستعانة بمصادر خارجية لأعماله المعدنية.

الخاتمة

يفوز الألمنيوم المصبوب بالقالب ADC12 لأغلفة كاميرات PTZ في الأداء الحراري والوزن وتعقيد التصميم والتكلفة. اختر الفولاذ المقاوم للصدأ فقط للتعرض الشديد للملح أو المواد الكيميائية. بالنسبة لـ 90% من مشاريع الأمن الخارجي، يعد الألمنيوم الخيار الأذكى والأطول عمرًا.

---

1. تعرف على مسرعات الذكاء الاصطناعي المستخدمة في كاميرات PTZ الحديثة للكشف عن الأشياء. ︎↩︎ 2. افهم كيف تدمج تصميمات النظام على شريحة (SoC) وحدات المعالجة المركزية ووحدات معالجة الرسومات والوظائف الأخرى. ︎↩︎ 3. استكشف طريقة اختبار رش الملح القياسية لمقاومة التآكل. ︎↩︎ 4. تعرف على كيفية حدوث التآكل الجلفاني عند ملامسة معادن مختلفة في إلكتروليت. ︎↩︎ 5. افهم عملية الصب بالقالب بالضغط العالي ومزاياها. ︎↩︎ 6. تحقق من تصنيف رمز IP للحماية من دخول الغبار والماء. ︎↩︎ 7. تعرف على الطلاء المسحوق كتشطيب متين مقاوم للتآكل. ︎↩︎ 8. افهم كيف تقوم طبقة الأكسيد الطبيعية بشفاء نفسها وحماية الألمنيوم. ︎↩︎
