كيف تمنع حزمة البطارية الهروب الحراري في المناطق شديدة الحرارة مثل تكساس؟

أعمل مع أنظمة الطاقة الشمسية في أماكن حارة، وأعلم أن الحرارة يمكن أن تحول بطارية آمنة إلى خطر حقيقي بسرعة. لهذا السبب أتعامل مع التحكم الحراري كقاعدة تصميم أساسية، وليس كإضافة.

تمنع حزمة البطارية الهروب الحراري¹ من خلال الجمع بين كيمياء LiFeFePO4², ، وفحوصات نظام إدارة البطارية (BMS) لدرجة الحرارة متعددة النقاط، ومواد حجب الحرارة، والتحكم النشط في الشحن، وتخفيف الضغط. تقلل هذه الطبقات من تراكم الحرارة، وتوقف ضغط الشحن الزائد، وتعزل الفشل قبل انتشاره.

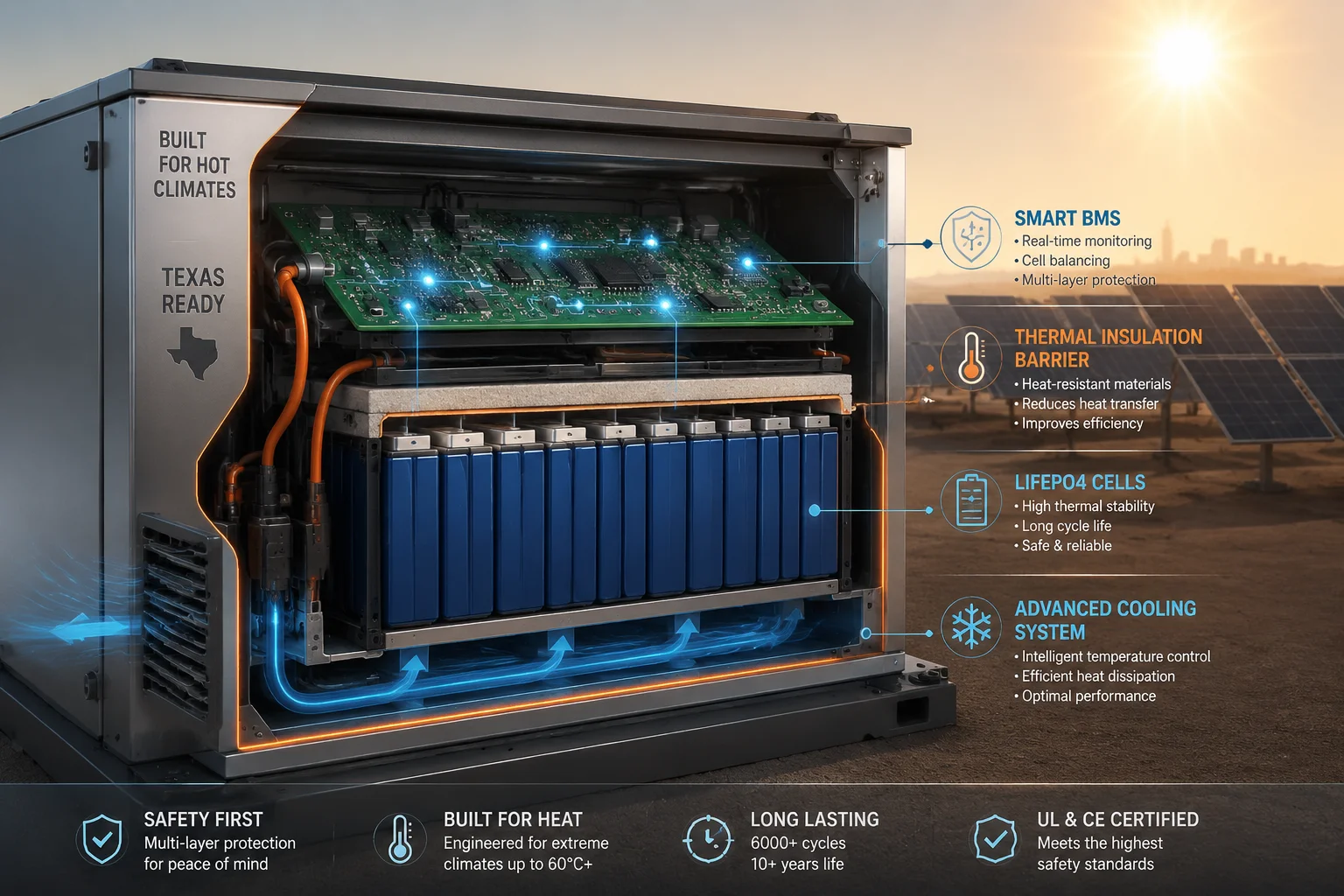

منع الهروب الحراري للبطارية تكساس

لا أريد للعملاء في تكساس أو أريزونا أو أي منطقة حارة أخرى أن يخمنوا ما إذا كان نظامهم آمنًا. أريدهم أن يفهموا سلسلة الحماية الكاملة، لأن السلامة ليست جزءًا واحدًا. إنها مجموع العديد من الأجزاء الصغيرة التي تعمل معًا.

هل يتميز نظام إدارة البطارية (BMS) بمستشعرات درجة حرارة متعددة النقاط لتشغيل إيقاف السلامة؟

لقد رأيت الكثير من مشاكل البطاريات تبدأ بنقطة ساخنة واحدة لم يلاحظها أحد في الوقت المناسب. عندما يكون النظام في مكان حار، لا يمكنني الاعتماد على مستشعر واحد فقط.

نعم، نظام إدارة البطارية (BMS)³ يستخدم مستشعرات درجة حرارة متعددة النقاط⁴, ، ويمكنه تشغيل إيقاف السلامة⁵ عندما ترتفع درجة حرارة الحزمة بشكل كبير. يساعد هذا النظام على الاستجابة قبل أن تصبح حرارة الخلية خطيرة.

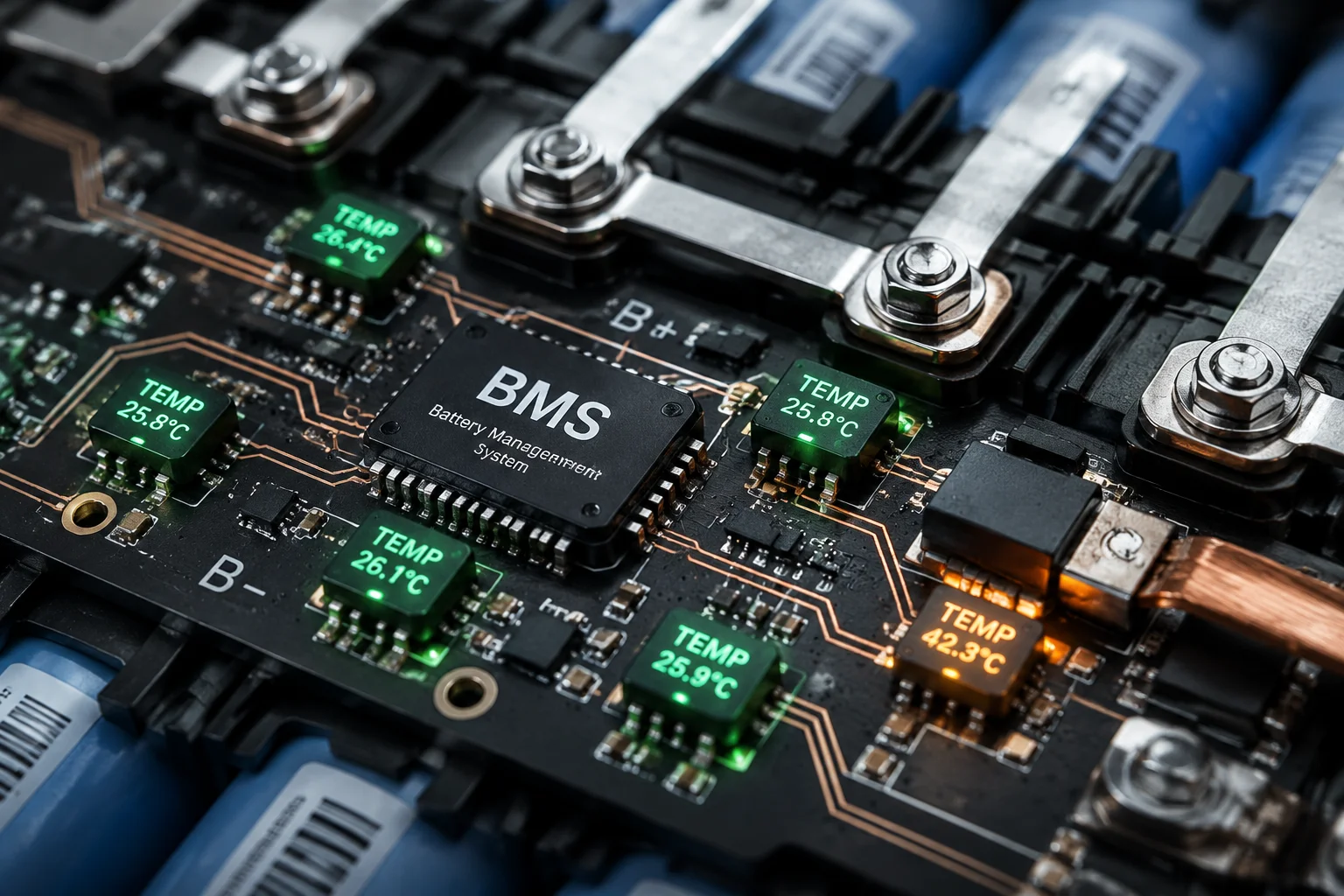

مستشعرات درجة حرارة متعددة النقاط لنظام إدارة البطارية (BMS)

أنظر إلى نظام إدارة البطارية (BMS) على أنه حارس البطارية. إنه يراقب الحزمة طوال الوقت، ولا يهتم بما إذا كانت الحرارة تأتي من الشمس أو الشحن الثقيل أو ضعف تدفق الهواء. إنه يهتم فقط بالقراءات الحقيقية من داخل الحزمة. في ولاية حارة مثل تكساس، هذا مهم جدًا. يمكن لمستشعر واحد أن يفوت نقطة ساخنة محلية بالقرب من علامة الخلية أو قضيب التوصيل. لهذا السبب أفضل الاستشعار متعدد النقاط. إنه يعطي صورة أفضل للحزمة بأكملها. إذا كانت نقطة واحدة أكثر سخونة من غيرها، يمكن لنظام إدارة البطارية (BMS) إبطاء الشحن أو تقليل التيار أو إيقاف الشحن بالكامل. هذا بسيط، ولكنه فعال. أحب أيضًا أن هذه الطريقة تحمي النظام قبل أن تدخل البطارية منطقة خطرة. لا تنتظر حتى تتفاقم المشكلة. إنها تتصرف مبكرًا. في رأيي، هذا التصرف المبكر هو ما يحول حزمة البطارية من “جيدة نظريًا” إلى “آمنة في الحياة الواقعية”. بالنسبة للمركبين والمدمجين، يعني هذا أيضًا عددًا أقل من مكالمات الخدمة وفشلًا مفاجئًا أقل في المواقع البعيدة.

كيف أفكر في وضع المستشعرات

أهتم دائمًا بمكان وجود المستشعرات، لأن الوضع يغير قيمة البيانات. قد يُظهر المستشعر القريب من الغلاف الخارجي رقمًا أقل من المستشعر القريب من مركز الخلية. قد يكتشف المستشعر القريب من الطرف الموجب الحرارة بشكل أسرع من المستشعر البعيد. لهذا السبب لا أثق في نظام يتحقق من نقطة واحدة بسيطة فقط.

نقطة المستشعر	ما يراقبه	لماذا هو مهم
مركز الخلية	ارتفاع الحرارة الداخلي	يكتشف الإجهاد الحراري المبكر
حافة الخلية	انتشار الحرارة عبر الحزمة	يُظهر سلوكًا غير متساوٍ للحزمة
منطقة الطرفية	تسخين التوصيل	يحدد المقاومة والتلامس الضعيف
منطقة لوحة BMS	درجة حرارة وحدة التحكم	يحمي دائرة المنطق

أولي اهتمامًا أيضًا لما يفعله نظام إدارة البطارية (BMS) بالبيانات. الاستشعار الجيد لا يكفي إذا كان المنطق ضعيفًا. يجب على نظام إدارة البطارية مقارنة الإشارات، واكتشاف سرعة التغيير، وتحديد وقت قطع الشحن. في الطقس الحار، سرعة ارتفاع الحرارة مهمة بقدر أهمية درجة الحرارة النهائية. قد تكون الحزمة التي ترتفع حرارتها بسرعة أكثر خطورة من الحزمة التي تبقى عند مستوى أعلى قليلاً لفترة قصيرة. لهذا السبب أريد أن يراقب منطق التحكم كلاً من درجة الحرارة والوقت.

ما يجب أن يفعله منطق القطع

أتوقع أن يستخدم نظام إدارة البطارية قواعد بسيطة ولكن صارمة:

• يجب أن يقلل تيار الشحن أولاً.
• يجب أن يتوقف الشحن إذا ارتفعت حرارة الحزمة بشكل مفرط.
• يجب أن يحمي التفريغ أيضًا، إذا استمرت الحرارة في الارتفاع.
• يجب أن يسجل الحدث للمراجعة لاحقًا.

أحب هذا النوع من التصميم لأنه يمنحني تحكمًا حقيقيًا في الميدان. كما أنه يمنح عميلي إجابة واضحة عندما يسألون لماذا توقف النظام عن الشحن خلال ذروة حرارة الصيف. يمكنني أن أشرح أن حزمة البطارية قد حمت نفسها، وهذا أمر جيد.

هل تم اختيار كيمياء البطارية (LiFePO4) خصيصًا لثباتها الحراري الأعلى؟

لا أريد بطارية تؤدي أداءً جيدًا على الورق فقط. أريد واحدة تظل مستقرة عندما يكون الطقس قاسيًا وتتغير الأحمال بسرعة.

نعم، تم اختيار LiFePO4 لأنه يوفر أداءً أفضل بكثير الاستقرار الحراري⁶ من الشائع كيمياء NMC⁷, ، وهذا يجعله خيارًا أكثر أمانًا لأنظمة الطاقة الشمسية ذات الحرارة العالية.

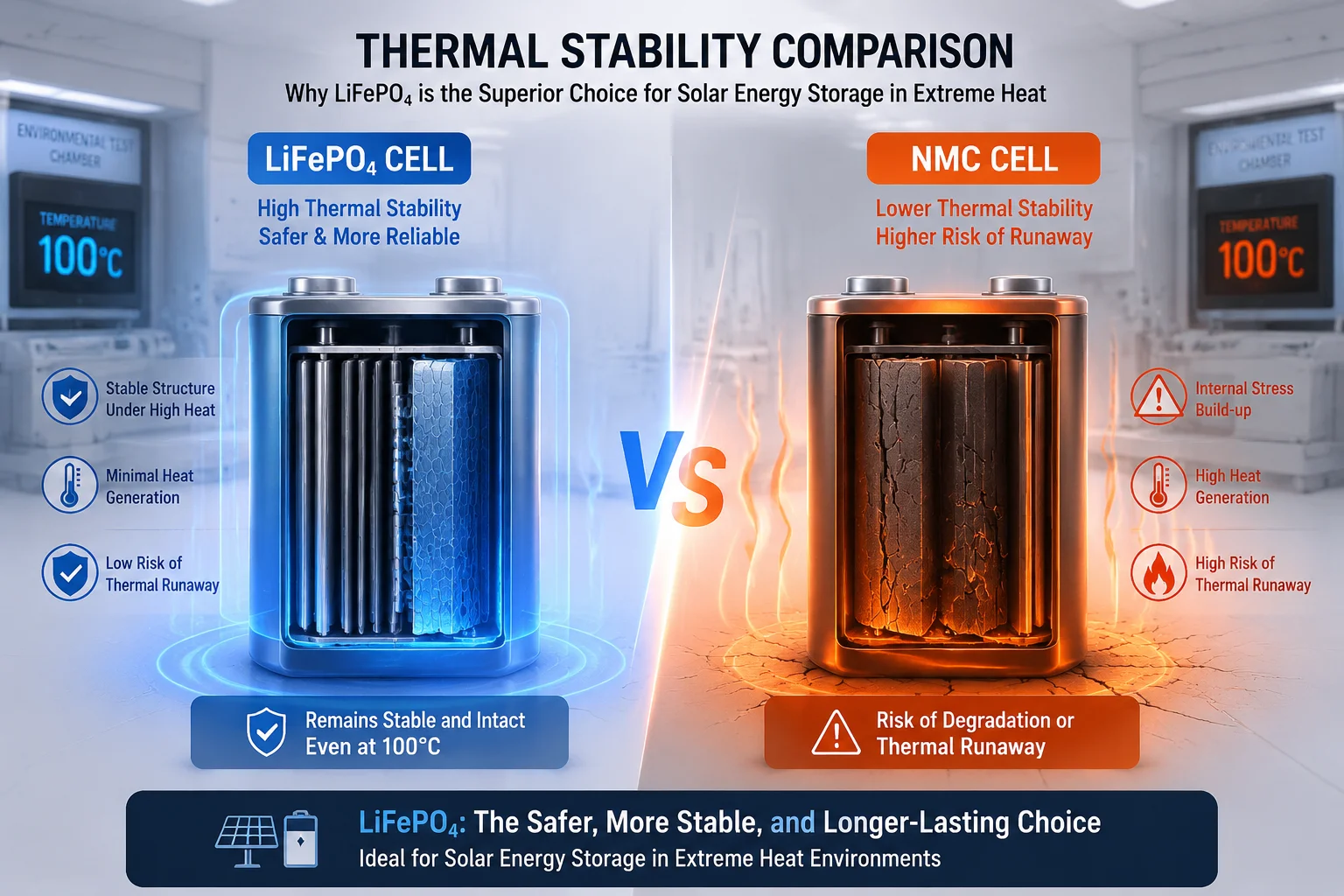

استقرار LiFePO4 الحراري

عندما أختار كيمياء البطارية، أبدأ بالمخاطر، وليس فقط السعة. تمنحني LiFePO4 قاعدة أمان أقوى لأنها تتعامل مع الحرارة بشكل أفضل وتقاوم الانهيار عند درجات الحرارة المرتفعة. في الحياة الواقعية، هذا يعني أن الحزمة لديها مساحة أكبر للتنفس قبل أن تصل إلى نقطة الخطر. هذا يعني أيضًا أن الكيمياء نفسها أقل عرضة لتغذية حريق إذا حدث خطأ آخر. أرى هذا سببًا رئيسيًا يجعل LiFePO4 هو الخيار الصحيح لتخزين الطاقة الشمسية في أماكن مثل تكساس. يمكن للنظام الجلوس تحت أشعة الشمس القوية، والعمل بشكل دوري كل يوم، ولا يزال يحتفظ بهامش أمان أكبر من العديد من أنواع الليثيوم الأخرى. أحب أيضًا أن LiFePO4 يلبي احتياجات المستخدمين التجاريين. المشترون النموذجيون لا يريدون فقط تخزين طاقة رخيصًا. يريدون تشغيلًا مستقرًا، وتكلفة خدمة منخفضة، وفشلًا ميدانيًا أقل. الكيمياء مهمة لأنها تحدد الأساس لجميع الحمايات الأخرى. إذا كان الأساس ضعيفًا، فلا يمكن لأي نظام إدارة بطارية (BMS) أو درع حراري حل المشكلة بالكامل. إذا كان الأساس قويًا، فإن كل طبقة أخرى تعمل بشكل أفضل.

لماذا الكيمياء مهمة قبل الإلكترونيات

أعتقد أن العديد من المشترين ينظرون إلى نظام إدارة البطارية (BMS) أولاً، لكنني أبدأ بخطوة أقل. تحدد الكيمياء كيفية تصرف الخلية تحت الضغط. إذا كانت الكيمياء أكثر استقرارًا، فيمكن للحزمة تحمل الحرارة ودورات الشحن والأخطاء الصغيرة بطريقة أفضل.

الكيمياء	الاستقرار الحراري	سلوك مخاطر الحريق	أفضل حالة استخدام
ليثيوم فوسفات الحديد	عالية	فرصة أقل للانفلات	تخزين الطاقة الشمسية، طاقة احتياطية
المركز الوطني للإعلام	متوسط	حساسية أعلى للحرارة	المركبات الكهربائية، أنظمة كثافة الطاقة العالية
أكسيد كوبالت الليثيوم	أقل	أكثر هشاشة تحت الحرارة	أجهزة المستهلك الصغيرة

أنا أقدر أيضًا الطريقة التي تدعم بها بطاريات LiFePO4 العمل الميداني طويل الأجل. غالبًا ما يدير عملاؤي مشاريع في أماكن نائية. لا يريدون بطارية تحتاج إلى مراقبة مستمرة. يريدون بطارية يمكن أن تظل قيد الخدمة لسنوات مع عدد أقل من المفاجآت. تمنحني بطاريات LiFePO4 هذه الثقة. كما أنها تساعدني عندما أقوم ببناء أنظمة للاستخدام الخارجي القاسي، لأنني أعرف أن كيمياء الخلية لن تصبح نقطة الضعف في المرة الأولى التي يصبح فيها الصيف شديدًا.

ما يعنيه هذا في الميدان

في الميدان، أهتم بثلاثة أشياء:

• يجب أن تظل البطارية مستقرة في الحرارة.
• يجب ألا تطلق البطارية الأكسجين بسهولة.
• يجب أن تفشل البطارية بطريقة أكثر نعومة، وليس بطريقة عنيفة.

لهذا السبب أرى بطاريات LiFePO4 كخيار أمان عملي، وليس مجرد خيار تقني. إنها تتناسب مع المهمة الحقيقية لحزمة بطاريات الطاقة الشمسية. يجب أن تخزن الحزمة الطاقة، وتتعامل مع الحرارة، وتحمي الموقع في نفس الوقت. تساعدني بطاريات LiFePO4 في القيام بذلك.

كيف تمنع البطانة الداخلية المقاومة للحريق انتشار الحرارة بين الخلايا؟

لقد عملت على أنظمة حيث يمكن لجزء واحد فاشل أن يتلف حزمة كاملة. لهذا السبب لا أتعامل مع تباعد الخلايا والحشو كتفاصيل صغيرة.

إن حشو مثبط للهب⁸ يبطئ انتقال الحرارة بين الخلايا، لذلك لا ينتشر حدث خلية واحدة بسرعة إلى الخلية التالية. إنه يعمل كحاجز وكممتص للصدمات.

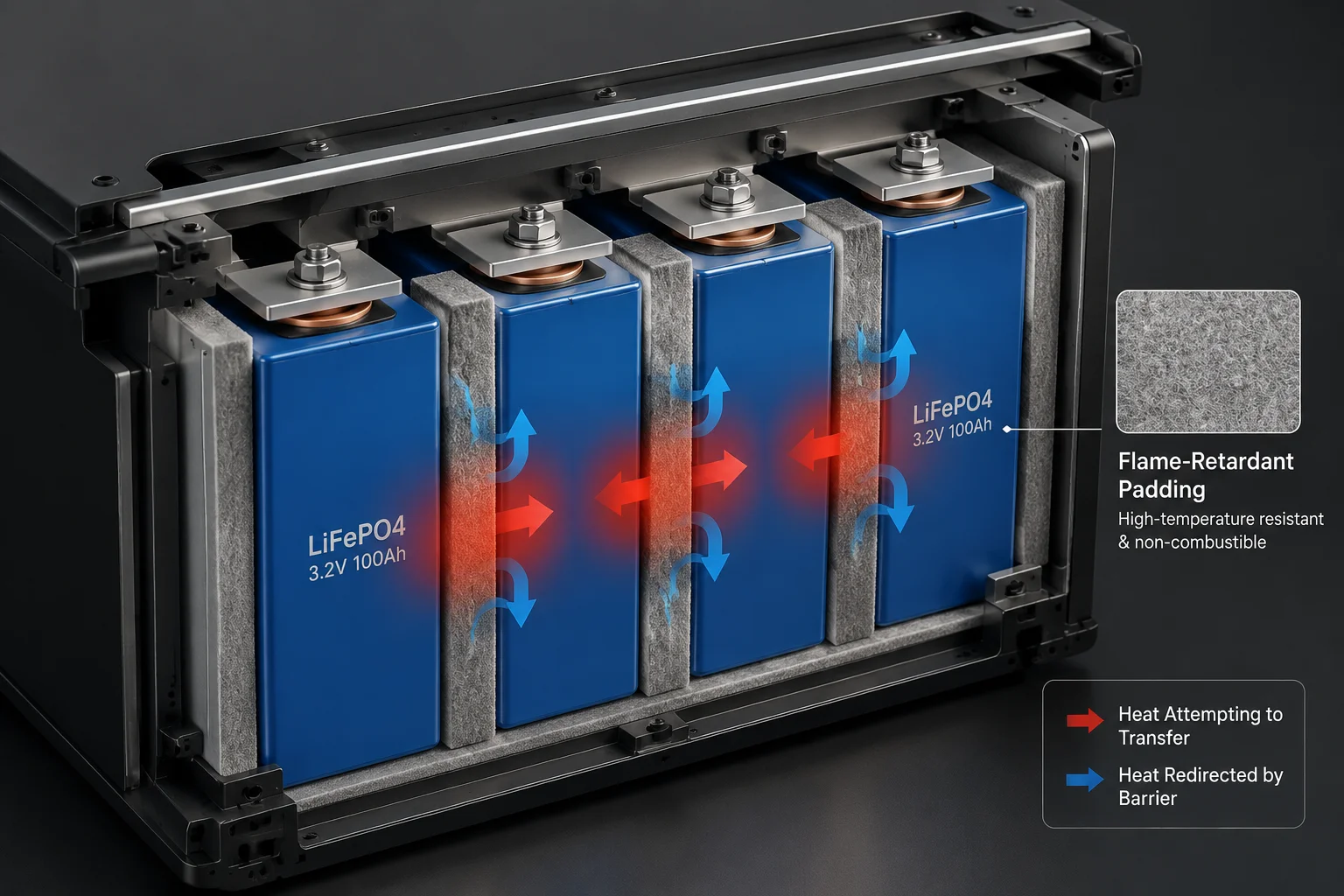

حشو مثبط للهب بين الخلايا

هذه الطبقة مهمة لأن الهروب الحراري غالبًا ما يصبح أسوأ من خلال تفاعل متسلسل. تسخن خلية واحدة، ثم تمتص الخلية التالية هذه الحرارة، ثم ينمو المشكل. أريد إيقاف هذه السلسلة في أقرب وقت ممكن. يساعدني الحشو الداخلي في القيام بذلك عن طريق منع تدفق الحرارة المباشر وعن طريق إنشاء مسافة بين الأجزاء الساخنة. في بعض التصميمات، يساعد الحشو أيضًا في تثبيت الخلايا في مكانها، مما يقلل من أضرار الاهتزاز والاحتكاك أثناء النقل أو الاستخدام الخارجي. قد يبدو هذا صغيرًا، لكن الضرر الصغير يمكن أن يصبح مشكلة كبيرة بمرور الوقت. أنا أيضًا أحب المواد التي تقوم بوظيفتين في وقت واحد. يمكن للحشو الجيد المثبط للهب أن يحد من انتشار اللهب، ويبطئ التوصيل، ويدعم هيكل الحزمة. في صندوق بطارية الطاقة الشمسية، هذا مفيد لأن الغلاف¹¹ قد يواجه حرارة من الشمس وحرارة من الخلايا في نفس الوقت. إذا بدأت خلية واحدة في الفشل، فإن الحشو يمنح نظام إدارة البطارية (BMS) مزيدًا من الوقت للاستجابة. الوقت مهم هنا. يمكن لبضع ثوانٍ إضافية أن تساعد النظام على الإغلاق بأمان قبل انتشار المشكل.

كيف أقسم انتشار الحرارة

أفكر في انتشار الحرارة في سلسلة بسيطة:

1. تسخن الخلية بشكل مفرط.
2. تنتقل الحرارة إلى الخلية التالية.
3. تسخن الخلية التالية أيضًا.
4. تدخل الحزمة في حلقة فشل سريعة.

تعمل الحشوة على كسر هذه السلسلة عن طريق إضافة حاجز. إنها لا تجعل الحزمة “محصنة”، ولكنها تجعل الفشل أقل احتمالًا للانتشار بسرعة.

ما يجب أن تفعله الحشوة الجيدة

الوظيفة	النتيجة	لماذا أهتم
منع الحرارة	انتقال حرارة أبطأ	يمنح نظام إدارة البطارية مزيدًا من وقت رد الفعل
فصل الخلايا	اتصال مباشر أقل	يقلل من خطر انتشار السلسلة
مقاومة اللهب	تحكم أفضل في الحريق	يساعد على الحد من نمو الحريق
دعم الهيكل	حركة وتآكل أقل	يحسن الاستقرار على المدى الطويل

أريد أيضًا أن تعمل الحشوة مع بقية الحزمة، وليس ضدها. إذا كانت المادة تحبس الكثير من الحرارة أثناء التشغيل العادي، فيمكنها إنشاء مشكلة جديدة. لذلك أريد توازنًا. يجب أن تنشر الحزمة الحرارة بطريقة خاضعة للرقابة أثناء الاستخدام العادي، ولكن يجب عليها أيضًا منع انتشار الحرارة السريع أثناء حدوث خطأ. هذا التوازن صعب، وهذا هو سبب أهمية جودة التصميم.

لماذا هذا مهم لمواقع الطاقة الشمسية عن بعد

غالبًا ما تواجه مواقع الطاقة الشمسية عن بعد مشكلة كبيرة واحدة: لا يوجد أحد هناك لملاحظة مشكلة صغيرة في وقت مبكر. إذا بدأت خلية بطارية في الفشل، فيجب على النظام حماية نفسه. لا يمكنني الاعتماد على وقت رد الفعل البشري. أحتاج إلى الحزمة لإبطاء الحدث، وعزل الخلية السيئة، وكسب الوقت لمنطق الإغلاق. هذه هي القيمة الحقيقية للحشوة الداخلية المقاومة للحريق.

هل يمكنني مراقبة درجة الحرارة الداخلية للبطارية في الوقت الفعلي من خلال تطبيق الهاتف المحمول؟

أعرف أن العديد من مالكي المشاريع يريدون الوصول المباشر إلى البيانات الحية لأنهم لا يريدون الانتظار لتقرير خطأ. أشعر بنفس الشيء عندما أدير موقعًا.

نعم، إذا كان النظام يدعم المراقبة المستندة إلى التطبيق، يمكنني التحقق من درجة حرارة البطارية في الوقت الفعلي،, حالة الشحن⁹, ، وحالة الإنذار من خلال تطبيق الهاتف المحمول.

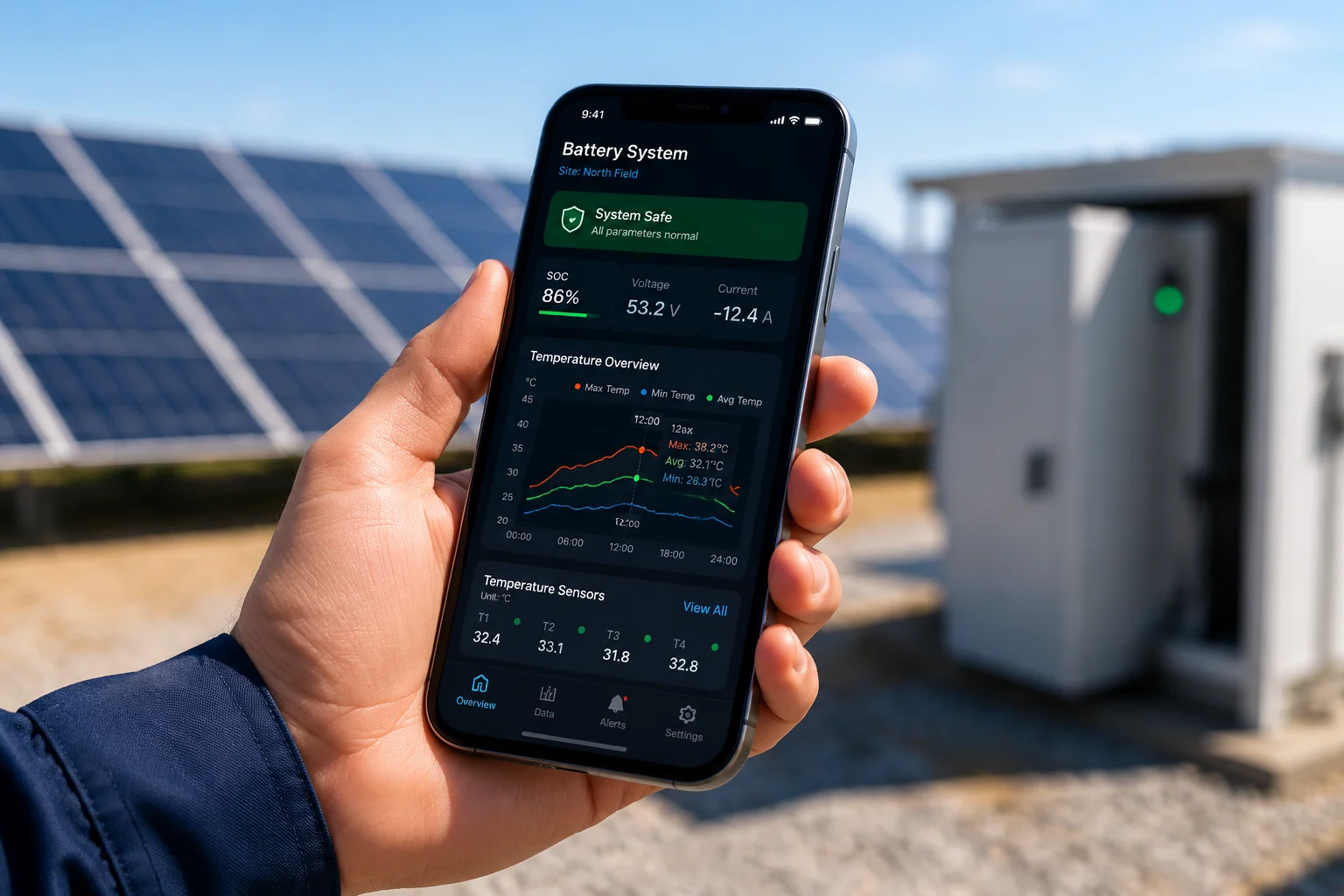

مراقبة درجة حرارة البطارية عبر تطبيق الهاتف المحمول

تمنحني المراقبة في الوقت الفعلي عبر التطبيق رؤية واضحة لما تفعله البطارية، حتى عندما أكون بعيدًا عن الموقع. يمكنني مراقبة اتجاهات درجات الحرارة، وليس مجرد رقم واحد. هذا مهم لأن قراءة ثابتة تبلغ 38 درجة مئوية تختلف عن الارتفاع السريع من 32 درجة مئوية إلى 38 درجة مئوية في وقت قصير. الاتجاه يخبرني أكثر من اللقطة. بالنسبة للمركبين، هذا مفيد أثناء اختبارات الصيف، والصيانة عن بعد، ودعم العملاء. إذا قال عميل في تكساس إن النظام يتوقف عن العمل بعد الظهر، يمكنني طلب السجل ورؤية ما إذا كانت البطارية تسخن، أو إذا كان الشحن عدوانيًا للغاية، أو إذا كان الغلاف يحتاج إلى تدفق هواء أفضل. أحب أيضًا بيانات التطبيق لأنها تساعدني في إثبات سلوك النظام للعملاء الذين يريدون الحقائق. لا يريد العديد من المشترين التقنيين التخمينات. يريدون سجلات وقيم وإنذارات. تساعد المراقبة عبر التطبيق أيضًا في الخدمة الوقائية. يمكنني التحقق مما إذا كانت الحزمة غالبًا ما تكون قريبة من حدها الأعلى ثم ضبط إعدادات الشحن قبل ظهور فشل. هذا يوفر الوقت ويقلل من تكاليف المجال. في رأيي، هذا هو أحد أقوى أجزاء نظام البطارية الحديث لأنه يحول السلامة من عملية مخفية إلى شيء يمكنني رؤيته وإدارته بالفعل.

ما أريد رؤيته في التطبيق

أريد أن يعرض التطبيق بيانات بسيطة ومفيدة:

نقطة البيانات	لماذا هو مهم	الإجراء الذي يمكنني اتخاذه
درجة الحرارة الداخلية	يظهر الإجهاد الحراري	ضبط إعدادات الشحن
سجل الإنذارات	يظهر الأحداث السابقة	البحث عن مشاكل متكررة
تيار الشحن	يظهر إجهاد الإدخال	الحد من الشحن في الحرارة
حالة الشحن (SOC)	يظهر امتلاء البطارية	تجنب 100% في الأشهر الحارة

أنا أهتم أيضًا بمدى تكرار تحديث التطبيق. التحديثات السريعة تساعدني على الاستجابة بشكل أسرع. التحديثات البطيئة يمكن أن تخفي مشكلة حتى تتفاقم. إذا كان النظام يرسل تنبيهات، فهذا أفضل. أريد إشعارات فورية لتحذيرات السخونة الزائدة، وأحداث قطع الشحن، وأخطاء المستشعرات. بهذه الطريقة، لا أحتاج إلى فتح التطبيق طوال الوقت.

لماذا يغير المراقبة عن بعد نموذج الدعم

بالنسبة لعملي،, المراقبة عن بعد¹⁰ تقلل التخمين. كما أنها تساعدني في دعم العملاء في مناطق زمنية مختلفة. قد يرغب مشتري في أمريكا الشمالية في اتخاذ إجراء سريع ليلاً، بينما يكون فريقي في الصين. تساعد سجلات التطبيق والتنبيهات في سد هذه الفجوة. كما أنها تدعم مشاريع OEM و ODM، لأننا نستطيع تخصيص العرض، وقواعد الإنذار، وتنسيق تصدير البيانات لمختلف العملاء. في النهاية، المراقبة في الوقت الفعلي لدرجة الحرارة ليست مجرد ميزة لطيفة. إنها جزء من نظام السلامة.

الخاتمة

أستخدم حماية متعددة الطبقات، وكيمياء LiFePO4 مستقرة، وتحكم ذكي في نظام إدارة البطارية (BMS)، ومراقبة في الوقت الفعلي للحفاظ على حزم بطاريات الطاقة الشمسية آمنة في الحرارة الشديدة.

---
