كيف تختبر حساسية الميكروفون وتقليل ضوضاء الرياح في البيئات الخارجية؟

لقد رأيت الكثير من عمليات نشر كاميرات PTZ الخارجية تفشل في الصوت. تسجل الكاميرا فيديو رائعًا، لكن الميكروفون لا يلتقط سوى هدير الرياح.

لاختبار حساسية الميكروفون وتقليل ضوضاء الرياح في الهواء الطلق، تحتاج إلى شيئين: مصدر صوت متحكم فيه على مسافة معروفة ومصدر رياح قابل للتكرار بسرعات مقاسة. تقيس مستوى خرج الصوت في ظروف هادئة أولاً، ثم تقارنه بالتسجيلات التي تم إجراؤها تحت الرياح. الفجوة بين مستوى الصوت ومستوى ضوضاء الرياح - نسبة الإشارة إلى الضوضاء لديك - تخبرك ما إذا كان الميكروفون قابلاً للاستخدام أم لا.

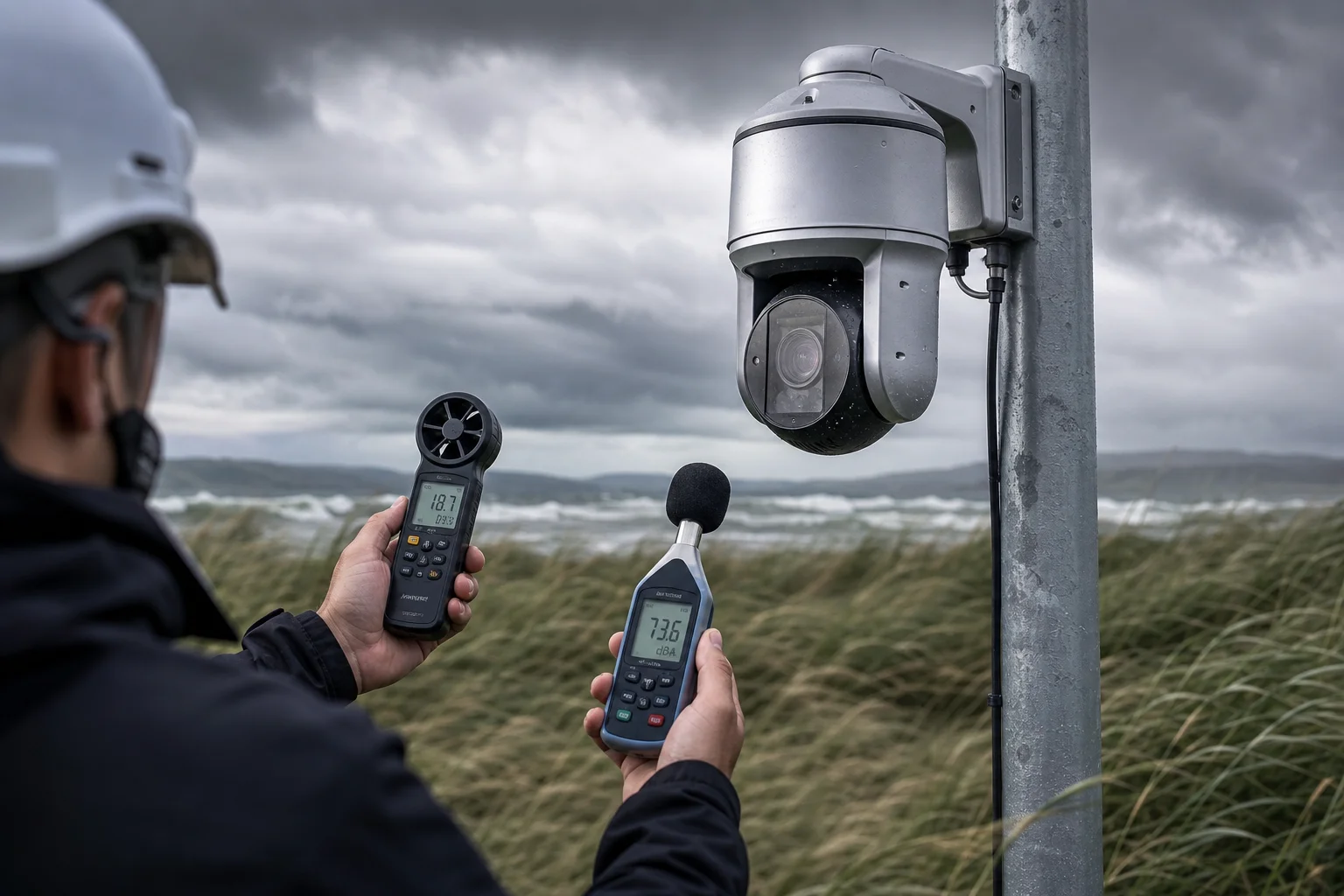

اختبار حساسية ميكروفون كاميرا PTZ وضوضاء الرياح في الهواء الطلق

أدناه، سأفصل الأسئلة الأربعة الأكثر شيوعًا التي أتلقاها من المدمجين مثل David Miller الذين ينشرون كاميرات PTZ في مناطق واسعة وعاصفة. يقدم لك كل قسم طريقة واضحة وقابلة للاختبار يمكنك استخدامها لتقييم أي كاميرا قبل الالتزام بطلب بالجملة.

هل يمكنني سماع أصوات بشرية واضحة حتى عندما تتجاوز سرعة الرياح 20 ميلاً في الساعة؟

هذا هو السؤال الأول الذي يطرحه عليّ كل مهندس ميداني. الكاميرا التي تصاب بالصمم في الرياح هي عبء، وليست أصلًا.

نعم، يمكنك سماع أصوات بشرية واضحة في رياح تزيد عن 20 ميلاً في الساعة - ولكن فقط إذا كان الميكروفون يتمتع بنسبة إشارة إلى ضوضاء عالية بما يكفي. في اختباري، يجب أن يحافظ ميكروفون PTZ المصمم جيدًا على نسبة إشارة إلى ضوضاء لا تقل عن 12-15 ديسيبل بين الصوت وضوضاء الرياح على مسافة 5 أمتار. إذا انخفضت عن 10 ديسيبل، يصبح الصوت طينًا.

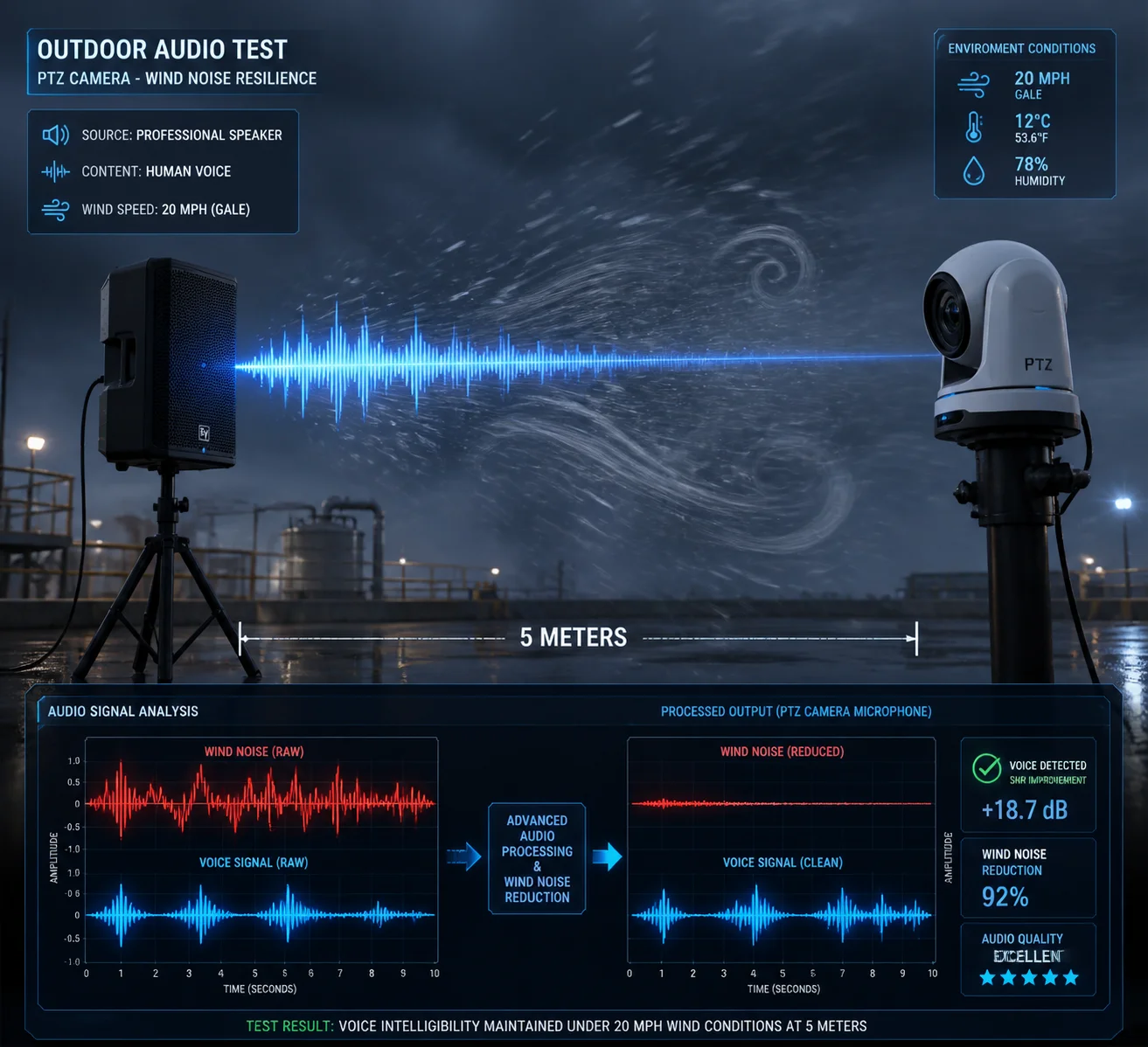

اختبار وضوح صوت كاميرا PTZ في ظروف خارجية عاصفة

ماذا تفعل رياح بسرعة 20 ميلاً في الساعة بالفعل للميكروفون؟

20 ميلاً في الساعة تعادل تقريبًا 9 م/ث. عند هذه السرعة، يتسبب الهواء الذي يضرب منفذ الميكروفون في حدوث اضطراب. هذا الاضطراب ليس “صوتًا” بالمعنى العادي. إنه تقلب في الضغط ناتج عن دوران الهواء حول حواف فتحة الميكروفون. النتيجة هي ضوضاء عميقة، طنينة، تقع في الغالب تحت 300 هرتز. هذه الطاقة منخفضة التردد قوية. يمكنها بسهولة أن تطغى على الصوت البشري، الذي يحمل معظم وضوحه بين 300 هرتز و 4 كيلو هرتز.

المشكلة ليست أن الميكروفون لا يمكنه التقاط الصوت. المشكلة هي أن ضوضاء الرياح صاخبة جدًا لدرجة أنها تدفن الصوت تحتها.

كيفية اختبار ذلك في الميدان

إليك طريقة بسيطة أوصي بها للمشترين الذين يرغبون في التحقق قبل توقيع أمر شراء:

1. قم بإعداد كاميرا PTZ على ارتفاع التركيب المخصص لها.
2. ضع مكبر صوت محمولًا على بعد 5 أمتار، يشغل عينة صوت مسجلة بمستوى 65 ديسيبل (مستوى محادثة عادي).
3. استخدم جهازًا محمولاً باليد مقياس شدة الرياح لقياس سرعة الرياح ¹ لتأكيد سرعة الرياح.
4. سجل 60 ثانية من الصوت من الكاميرا في ثلاث ظروف: بدون رياح، رياح معتدلة (5 م/ث)، ورياح قوية (9-10 م/ث).
5. افتح التسجيلات في برنامج مجاني مثل برنامج تحليل الصوت Audacity ². قم بقياس مستوى RMS لمقاطع الصوت ومستوى RMS لمقاطع الرياح فقط.

كيف يجب أن تبدو الأرقام

الحالة	مستوى RMS للصوت (dBFS)	مستوى RMS لضوضاء الرياح (dBFS)	نسبة الإشارة إلى الضوضاء (ديسيبل)	التقييم الذاتي (1-5)
بدون رياح، 5 م	-18	-50	32	5 — واضح تمامًا
رياح معتدلة (5 م/ث)	-20	-35	15	4 — واضح، مع ضوضاء خلفية طفيفة
رياح قوية (9 م/ث)	-22	-34	12	3 — مفهوم مع بعض الجهد
رياح قوية، ميكروفون سيء	-22	-25	3	1 — الصوت مفقود تمامًا

إذا كانت نتائج اختبارك تقع في الصف السفلي، فإن تصميم ميكروفون الكاميرا غير مناسب للنشر في الميدان المفتوح. أخبر ديفيد والمدمجين الآخرين: لا تثقوا في أوراق المواصفات وحدها. قم بإجراء هذا الاختبار على كل نموذج جديد قبل طلب 50 وحدة.

الفحص السريع “لتدهور المسافة”

إذا لم يكن لديك مكبر صوت أو مقياس شدة الرياح في متناول يدك، فجرب هذا: قف على بعد 10 أمتار من الكاميرا وتحدث بصوت طبيعي (حوالي 60 ديسيبل). قم بتشغيل التسجيل. إذا وصل شكل الموجة الصوتية إلى 30٪ على الأقل من السعة القصوى وكان بإمكانك فهم كل كلمة، فإن الحساسية كافية لمعظم المهام الخارجية. إذا كان شكل الموجة عبارة عن خط رفيع مدفون في الضوضاء، ابتعد عن هذا المورد.

هل تستخدم الكاميرا تقنية الميكروفون المزدوج لإلغاء الضوضاء الخلفية النشط؟

أتلقى هذا السؤال كثيرًا من المديرين التنفيذيين التقنيين الذين قرأوا عن إلغاء الضوضاء في سماعات الرأس ويريدون نفس الشيء في كاميرات المراقبة الخاصة بهم.

تستخدم بعض كاميرات PTZ تصميمات ميكروفون مزدوج لإلغاء ضوضاء الرياح. المبدأ بسيط: تضرب ضوضاء الرياح كل ميكروفون بشكل مختلف، ولكن مصدر صوت حقيقي مثل الصوت يضرب كلا الميكروفونين بنمط مماثل. تقارن المعالج الإشارتين، وتحدد ضوضاء الرياح غير المترابطة، وتزيلها. يمكن أن يقلل هذا من ضوضاء الرياح بمقدار 6-15 ديسيبل دون الإضرار بوضوح الصوت.

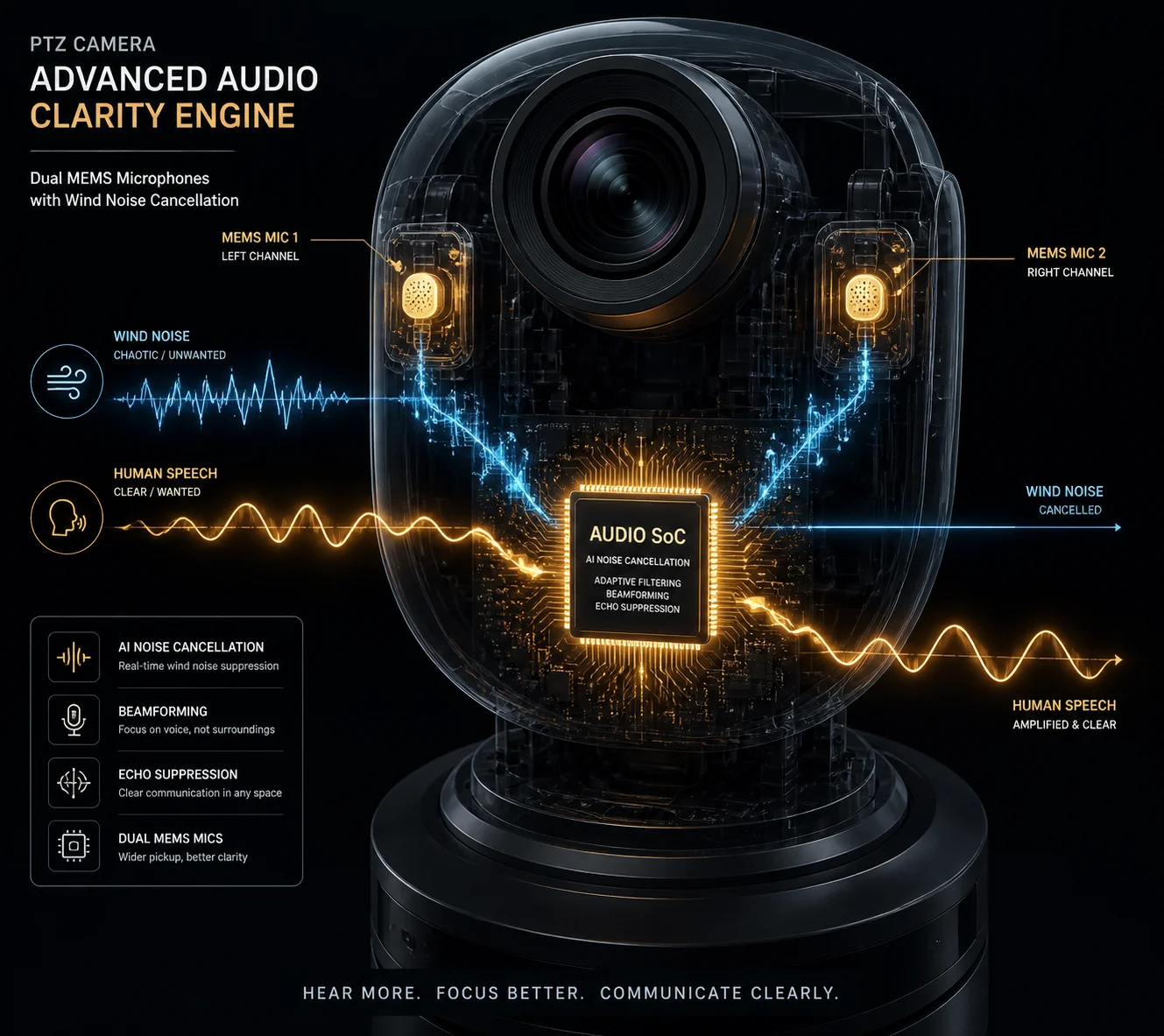

تقنية إلغاء الضوضاء المزدوجة الميكروفون في كاميرات المراقبة PTZ

كيف تعمل تقنية إلغاء الضوضاء المزدوجة الميكروفون فعليًا

فكر في الأمر بهذه الطريقة. الرياح فوضوية. عندما تضرب عاصفة ميكروفونين تفصل بينهما 20 مم، يكون نمط الضغط على الميكروفون A مختلفًا تمامًا عن الميكروفون B. ولكن عندما يتحدث شخص على بعد 5 أمتار، تصل الموجة الصوتية إلى كلا الميكروفونين بشكل متطابق تقريبًا - نفس شكل الموجة، نفس التوقيت، مجرد تأخير بسيط.

يقوم معالج الصوت بالكاميرا (المدمج عادةً في SoC) بتشغيل خوارزمية ارتباط. يسأل: “ما هو الجزء من هاتين الإشارتين الذي يبدو متشابهًا؟” يتم الاحتفاظ بهذا الجزء. “ما هو الجزء الذي يبدو عشوائيًا ومختلفًا؟” يتم التخلص من هذا الجزء. نظرًا لأن ضوضاء الرياح غير مترابطة بين الميكروفونين، يتم تصفيتها. نظرًا لأن الصوت مترابط، فإنه يبقى.

تعتمد هذه التقنية على تشكيل الشعاع ونظرية مصفوفة الميكروفون التفاضلية ³.

ميكروفون واحد مقابل ميكروفون مزدوج: ما تحصل عليه فعليًا

ليست كل كاميرا تدعي “تقليل الضوضاء” تستخدم ميكروفونات مزدوجة. يستخدم الكثيرون ميكروفونًا واحدًا مع مرشح تمرير عالي بسيط يقطع كل شيء أقل من 200-300 هرتز. هذا يزيل بعض هدير الرياح، ولكنه يزيل أيضًا النهاية المنخفضة لأصوات الذكور ويجعل الصوت يبدو ضعيفًا وغير طبيعي.

يحافظ نظام الميكروفون المزدوج الحقيقي على المزيد من طيف الصوت لأنه لا يعتمد على التردد وحده. يستخدم الاختلاف المكاني بين الميكروفونين لفصل الرياح عن الصوت.

ماذا تسأل المورد الخاص بك

عندما تقوم بتقييم كاميرا PTZ من مُصنِّع صيني، اطرح هذه الأسئلة المحددة:

• كم عدد الميكروفونات المدمجة في الهيكل؟
• هل هم ميكروفونات MEMS مقابل ميكروفونات ECM ⁴?
• هل يقوم SoC بتشغيل خوارزمية WNA (توهين ضوضاء الرياح)؟
• هل يمكنك تقديم عينة تسجيل مع تشغيل إلغاء ضوضاء الرياح مقابل إيقاف تشغيلها؟

إذا لم يتمكن المورد من الإجابة على هذه الأسئلة أو لم يتمكن من تقديم صوت مقارنة، فهذه علامة حمراء. في Loyalty-Secu، نقدم تسجيلات جنبًا إلى جنب لعملائنا من الشركات (B2B) حتى يتمكنوا من سماع الفرق قبل الطلب.

اختبار نظام الميكروفون المزدوج بنفسك

استخدم نفس إعداد اختبار الرياح + الصوت من القسم السابق. سجل مع تشغيل ميزة إلغاء الضوضاء، ثم إيقاف تشغيلها. افتح كلا الملفين في Audacity وقارن الطيف الترددي بين 20 هرتز و 500 هرتز. يجب أن يُظهر نظام ميكروفون مزدوج جيد انخفاضًا واضحًا في طاقة التردد المنخفض (نطاق ضوضاء الرياح) مع الحفاظ على نطاق الصوت 300 هرتز - 4 كيلو هرتز دون تغيير إلى حد كبير.

الميزة	ميكروفون واحد + فلتر تمرير عالي	ميكروفون مزدوج + خوارزمية تقليل ضوضاء الرياح
تقليل ضوضاء الرياح	3–6 ديسيبل	6–15 ديسيبل
طبيعية الصوت	رفيع، أجوف	أكثر امتلاءً، وأكثر طبيعية
تكلفة الشركة المصنعة	منخفضة	معتدل
فعال في العواصف > 10 م/ث	فقير	متوسط إلى جيد
يتطلب ضبطًا برمجيًا	الحد الأدنى	نعم، برنامج النظام على شريحة مهم

هل غشاء الميكروفون عالي الحساسية محمي بغشاء مقاوم للماء وقابل للتنفس؟

لقد فتحت كاميرات من مصانع لا تقل عن اثنتي عشرة مصنعًا. بعضها يحتوي على أغشية صوتية مناسبة. بعضها لا يحتوي على شيء سوى ثقب مكشوف محفور في الغلاف.

يجب أن تحتوي كاميرا PTZ الخارجية الجيدة على غشاء مقاوم للماء وقابل للتنفس - غالبًا من درجة Gore-Tex أو ما يعادلها - يغطي منفذ الميكروفون. يمنع هذا الغشاء الماء والغبار مع السماح للموجات الصوتية بالمرور. بدونه، سيصل المطر أو التكثف إلى الحجاب الحاجز، ويسبب التآكل، ويتلف الميكروفون في غضون أشهر.

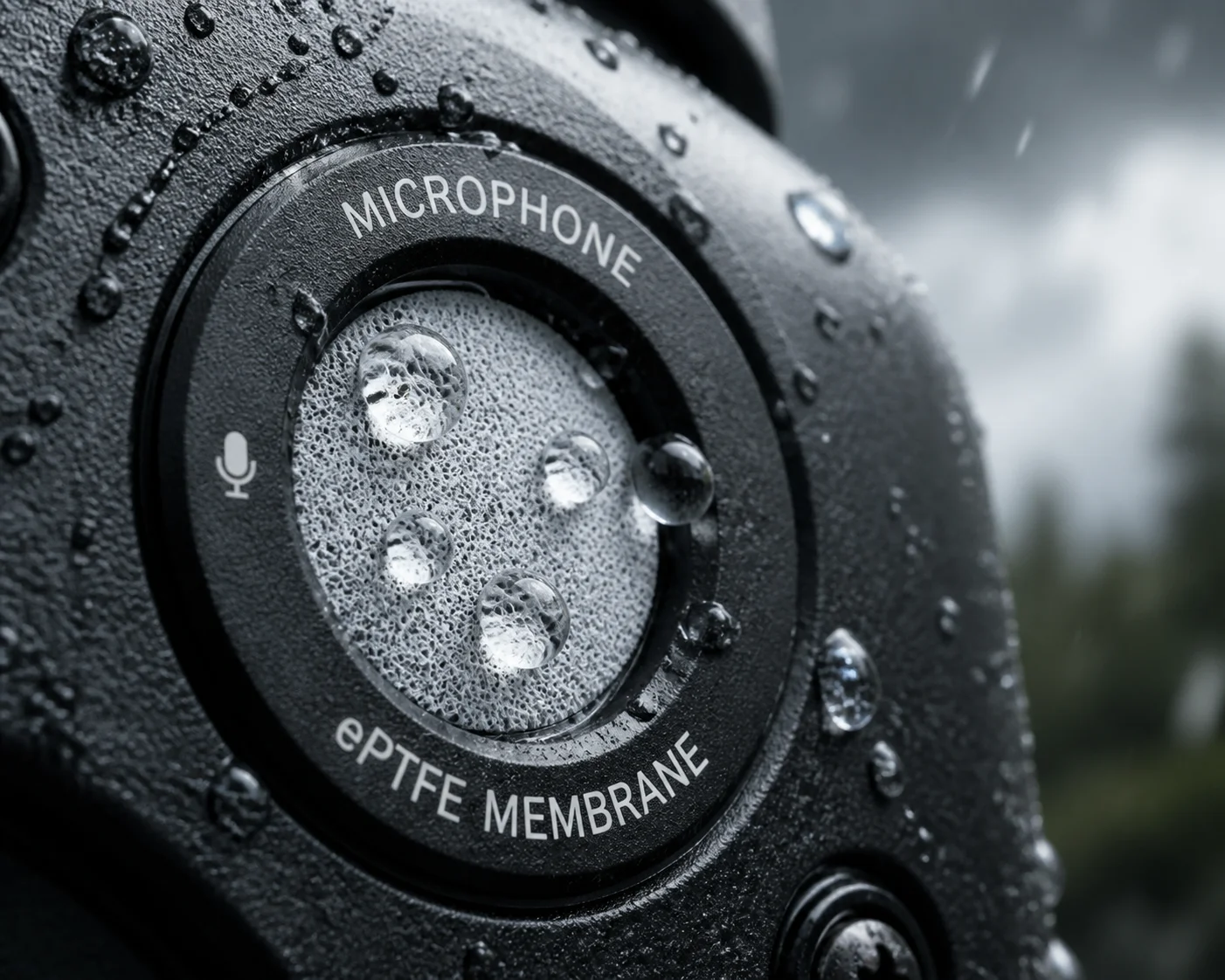

غشاء مقاوم للماء وقابل للتنفس يحمي منفذ ميكروفون كاميرا PTZ

لماذا الحماية المادية أهم مما تعتقد

الحجاب الحاجز للميكروفون هو أرق وأكثر الأجزاء هشاشة في الكاميرا بأكملها. في ميكروفون MEMS، يكون الحجاب الحاجز غشاءً سيليكونيًا بسُمك بضعة ميكرونات فقط. في ميكروفون ECM، يكون فيلمًا بوليمريًا رقيقًا. في كلتا الحالتين، سيؤدي التلامس المباشر مع الماء أو رذاذ الملح أو الغبار الناعم إلى تدهور الأداء بسرعة.

في عمليات النشر الخارجية - خاصة في المناطق الساحلية أو الصحاري أو المواقع الزراعية - يكون منفذ الميكروفون معرضًا باستمرار للعناصر. بدون حاجز مناسب، سترى أوضاع الفشل هذه:

• تسرب الماء: يصل المطر أو التكثف إلى الغشاء. تنخفض الحساسية. يصبح الصوت مكتومًا أو يختفي تمامًا.
• انسداد الغبار: تسد الجسيمات الدقيقة مسار الصوت. يتدهور استجابة الترددات العالية أولاً، مما يجعل الأصوات تبدو باهتة.
• التآكل: يتسبب الهواء المالح أو التعرض للمواد الكيميائية في تآكل نقاط الاتصال الكهربائية. يصدر الميكروفون ضوضاء طقطقة أو يتوقف عن العمل تمامًا.

كيف يبدو الغشاء الجيد

للغشاء الصوتي المناسب وظيفتان: منع الماء من الدخول والسماح للصوت بالخروج. هذان متطلبان متعارضان، لذا يجب اختيار المادة بعناية.

المعيار الصناعي هو تقنية غشاء ePTFE لفتحات الصوت ⁵ — نفس المادة المستخدمة في سترات Gore-Tex. تحتوي على مسام مجهرية كبيرة بما يكفي لجزيئات الهواء (وبالتالي الموجات الصوتية) للمرور، ولكنها صغيرة بما يكفي لمنع قطرات الماء.

ما يجب فحصه في وحدة نموذجية

عندما تتلقى عينة كاميرا PTZ، انظر عن كثب إلى منطقة منفذ الميكروفون. إليك ما يجب التحقق منه:

• شكل المنفذ: يجب أن يكون للفتحة حواف مستديرة بنصف قطر أكبر من 2 مم. تخلق الحواف الحادة المزيد من الاضطراب، مما يعني المزيد من ضوضاء الرياح.
• وجود الغشاء: يجب أن ترى غشاءً رقيقًا خلف فتحة المنفذ. إذا كان بإمكانك الرؤية مباشرة من خلال عنصر الميكروفون، فلا توجد حماية.
• دعامة إسفنجية: خلف الغشاء، يجب أن تكون هناك طبقة من الإسفنج الصوتي مفتوح الخلية. يكسر هذا الإسفنج جبهة موجة الرياح قبل أن تصل إلى الغشاء. يعمل كمرشح رياح ثانوي.
• سلامة الختم: يجب ربط الغشاء بالعلبة، وليس مجرد الضغط عليه. اسحب برفق. إذا تحرك، فسوف يفشل في الميدان.

المقايضة: الحماية مقابل الحساسية

كل طبقة حماية بين الهواء الخارجي وغشاء الميكروفون تقلل الحساسية قليلاً. ستقطع وسادة إسفنجية سميكة ضوضاء الرياح بمقدار 10 ديسيبل، ولكنها قد تقطع أيضًا محتوى الصوت عالي التردد بمقدار 3-5 ديسيبل. هذه مقايضة مقبولة للاستخدام في الهواء الطلق. ولكن إذا استخدمت الشركة المصنعة الكثير من مواد التخميد، فستبدو الأصوات مكتومة.

اطلب من المورد الخاص بك منحنيات استجابة التردد المقاسة مع وبدون الغشاء الواقي. يجب أن يكون الفرق عند 4 كيلو هرتز أقل من 5 ديسيبل. إذا كان أكثر من ذلك، فإن الحماية قوية جدًا وستؤثر على وضوح الصوت.

كيف أقوم بضبط إعدادات كسب الصوت لتقليل “التشويش” في المناطق الخارجية الصاخبة؟

سمعت هذا من ديفيد أكثر من مرة: “الصوت يبدو جيدًا في الليل، ولكن خلال النهار عندما تمر الشاحنات، يتحول إلى فوضى مشوهة.”

يحدث التشويش عندما تتجاوز إشارة الصوت الحد الأقصى لمستوى الإدخال للميكروفون. لإصلاحه، قلل كسب الصوت بمقدار 10-20٪ في إعدادات الكاميرا. يمكنك أيضًا تمكين التحكم التلقائي في الكسب (AGC) إذا كان متاحًا، أو تطبيق مرشح تمرير منخفض عند 300 هرتز في نظام إدارة الفيديو الخاص بك لقطع أقصى طاقة للرياح قبل أن تسبب تشويشًا.

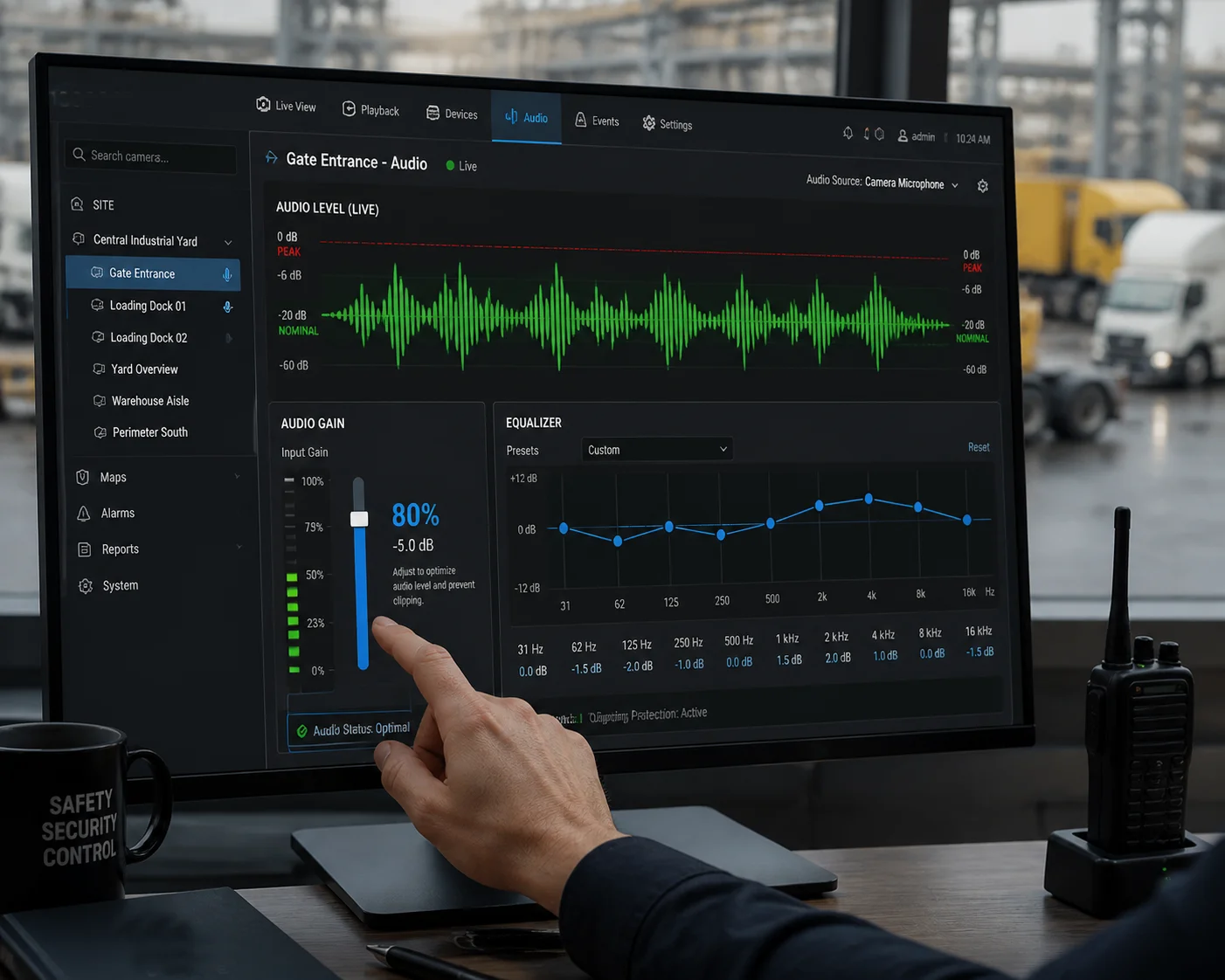

إعدادات ضبط كسب الصوت لمنع التشويش على كاميرا PTZ

ما هو التشويش في الواقع

كل ميكروفون وكل محول تناظري رقمي (ADC) له حد أقصى يمكنه التعامل معه. يُطلق على هذا “أقصى مستوى ضغط صوت” أو “نقطة الحمل الزائد الصوتي”. بالنسبة لمعظم ميكروفونات MEMS المستخدمة في كاميرات المراقبة، يبلغ هذا حوالي 120-130 ديسيبل SPL.

عندما يتجاوز الصوت الوارد هذا الحد، يتم قطع شكل الموجة من الأعلى والأسفل. بدلاً من موجة ناعمة، تحصل على شكل مربع مسطح من الأعلى. يبدو هذا كتشويش قاسٍ ومقرمش. بمجرد حدوث التشويش في التسجيل، لا يمكنك إصلاحه في المعالجة اللاحقة. لقد اختفت المعلومات.

الأسباب الشائعة للتشويش في عمليات نشر PTZ الخارجية

• هبات الرياح: يمكن أن تسبب هبة مفاجئة ارتفاعات في الضغط تتجاوز نطاق الميكروفون، خاصة إذا تم ضبط الكسب على مستوى عالٍ.
• الآلات القريبة: يمكن لمعدات البناء أو المولدات أو وحدات التدفئة والتهوية وتكييف الهواء أن تنتج ضوضاء مستمرة عالية تزيد عن 100 ديسيبل.
• مرور المركبات: يمكن أن يصل بوق شاحنة أو فرامل المحرك عن قرب بسهولة إلى 110-120 ديسيبل.
• الرعد: تضرب الصواعق على بعد بضع مئات من الأمتار موجات ضغط شديدة.

كيفية ضبط الكسب بشكل صحيح

معظم كاميرات PTZ المزودة بدعم الصوت تتيح لك ضبط كسب الميكروفون من خلال الواجهة الويب أو إعدادات صوت ONVIF ⁶. إليك طريقتي الموصى بها:

الخطوة 1: ابدأ منخفضًا

اضبط الكسب على أدنى مستوى له. قم بتشغيل عينة صوت على بعد 5 أمتار. إذا كان بإمكانك سماعها بوضوح في التسجيل، فاترك الكسب عند هذا الحد. لا داعي لرفعه أعلى من اللازم.

الخطوة 2: تحقق من التشويش (Clipping)

قم بتشغيل صوت عالٍ (صفق بيديك بقوة على بعد متر واحد، أو استخدم نغمة اختبار بقوة 90 ديسيبل). انظر إلى شكل الموجة في برنامج VMS أو برنامج التسجيل الخاص بك. إذا لامست القمم الجزء العلوي والسفلي من عرض شكل الموجة، فهذا يعني وجود تشويش. قلل الكسب بمقدار 10%.

الخطوة 3: استخدم قاعدة 80%

أخبر جميع عملائي: اضبط الكسب بحيث يصل أعلى صوت متوقع في بيئتك إلى حوالي 80% من أقصى ارتفاع لشكل الموجة. هذا يترك 20% مساحة للارتفاعات غير المتوقعة.

مرجع سريع لإعدادات الكسب

نوع البيئة	مستوى الكسب الموصى به	مرشح التمرير المنخفض (Low-Pass Filter)	التحكم التلقائي في الكسب (AGC)
منطقة ريفية هادئة	70–80%	إيقاف التشغيل	تشغيل
ضواحي مع حركة مرور	50–60%	اختياري عند 200 هرتز	تشغيل
حقل مفتوح عاصف	40–50 ديسيبل	تشغيل عند 300 هرتز	تشغيل
موقع صناعي / موقع بناء	30–40 ديسيبل	تشغيل عند 300 هرتز	إيقاف (تحكم يدوي)
بالقرب من الطريق السريع أو الآلات الثقيلة	20–30 ديسيبل	تشغيل عند 300 هرتز	إيقاف (تحكم يدوي)

ملاحظة حول AGC (التحكم التلقائي في الكسب)

يقوم AGC تلقائيًا بضبط الكسب بناءً على مستوى الصوت الوارد. عندما يكون الجو هادئًا، يزيد AGC الكسب. عندما يكون الصوت عاليًا، يخفضه AGC. يبدو هذا مثاليًا، ولكنه يحتوي على نقطة ضعف: في الرياح العاتية، يقوم AGC باستمرار بالرفع والخفض، مما يخلق تأثير “تنفس” يبدو غير طبيعي ويمكن أن يجعل مقاطع الصوت أصعب في الفهم.

بالنسبة للمواقع العاصفة، أوصي بإيقاف تشغيل AGC وتعيين مستوى كسب ثابت ومتحفظ. ستفقد بعض الحساسية في اللحظات الهادئة، ولكنك تتجنب تشويه الضخ والقص أثناء العواصف.

الحل من جانب VMS

إذا لم تتمكن من ضبط كسب الكاميرا (بعض الطرز الاقتصادية تقفله)، يمكنك تطبيق مرشح تمرير عالي بتردد 300 هرتز في برنامج VMS الخاص بك. لن يؤدي هذا إلى إصلاح القص الذي حدث بالفعل على مستوى الميكروفون، ولكنه سيزيل طاقة الرياح منخفضة التردد من التشغيل ويجعل محتوى الصوت المتبقي أسهل في السمع. يستخدم ديفيد هذه الحيلة في برنامج VMS Blue Iris ⁷, ، وهي تزيل حوالي 80٪ من “هدير الرعد” الناتج عن الرياح.

الخاتمة

يأتي اختبار أداء الميكروفون الخارجي إلى رقمين: مستوى الصوت ومستوى ضوضاء الرياح. قم بقياس كليهما، واحسب نسبة الإشارة إلى الضوضاء (SNR)، وستعرف بالضبط أي كاميرا PTZ توفر صوتًا قابلاً للاستخدام في الميدان - وأيها مجرد تسويق على ورقة المواصفات. إذا كنت بحاجة إلى مساعدة في اختيار الطراز المناسب أو تريد عينات تسجيل من اختبارات المصنع لدينا، فتواصل معي على han.nie@loyalty-secu.com.

---
