كيف تتجنب العدستان تداخل الهالة بالأشعة تحت الحمراء/الليزر أثناء الرؤية الليلية؟

لقد رأيت الكثير من كاميرات PTZ مزدوجة العدسات تفشل ليلاً لأن عدسة واحدة تعمي الأخرى. إنها مشكلة حقيقية.

في نظام PTZ مزدوج العدسات الخاص بنا، نستخدم التدريع المادي، والفصل الطيفي، والتحكم الذكي في طاقة الأشعة تحت الحمراء لمنع ضوء الأشعة تحت الحمراء والليزر من التسرب بين العدسة البانورامية وعدسة التتبع. هذا النهج ثلاثي الطبقات يحافظ على نظافة كلتا الصورتين، حتى في الظلام الدامس مع تشغيل إضاءة الليزر عالية الطاقة.

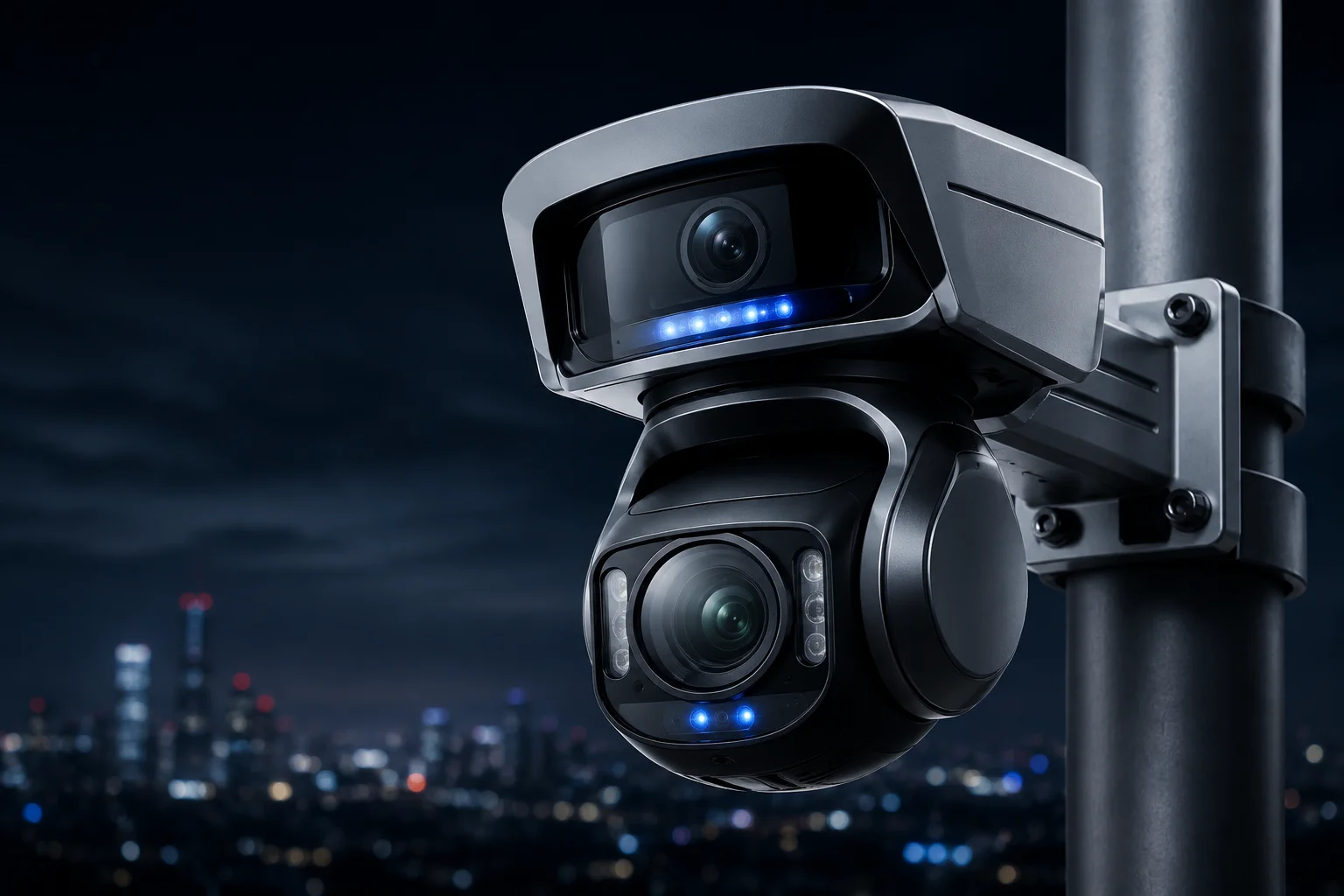

تصميم مضاد للهالة للرؤية الليلية لكاميرا PTZ مزدوجة العدسات

أدناه، سأشرح لك الطرق الدقيقة التي نستخدمها - من الحواجز المادية إلى منطق البرامج الثابتة - حتى تتمكن من فهم كيفية عمل كل طبقة ولماذا هي مهمة لتطبيقاتك الليلية.

هل يوجد درع مادي أو طلاء داخلي لمنع ضوء الأشعة تحت الحمراء من التسرب إلى العدسة الأخرى؟

تعلمت هذا بالطريقة الصعبة: بدون حاجز مادي، ضوء تعبئة الأشعة تحت الحمراء¹ يرتد عن زجاج القبة ويغمر المستشعر الآخر. إنه يدمر الصورة على الفور.

نعم. نقوم بتركيب فواصل ماصة للضوء الأسود من الدرجة الصناعية بين كل وحدة عدسة ومضيء الأشعة تحت الحمراء الخاص بها. كما نطبق طلاءات متعددة الطبقات مضادة للانعكاس على السطح الداخلي لزجاج القبة الواقي لقتل الانعكاسات الداخلية قبل وصولها إلى المستشعر الثاني.

درع مادي للأشعة تحت الحمراء بين كاميرا PTZ مزدوجة العدسات

كيف يخلق الانعكاس الداخلي “الهالة الشبحية”

عندما يضرب ضوء الأشعة تحت الحمراء الجزء الداخلي من غطاء القبة، يمكن أن يرتد عدة مرات قبل الوصول إلى مستشعر لم يكن من المفترض أن يستقبله أبدًا. هذا يسمى الانعكاس الداخلي², ، وهو يخلق ضبابًا أبيض أو قوسًا على شكل نصف قمر في الصورة. في نظام مزدوج العدسات، يتضاعف الخطر لأن لديك مصدرين للأشعة تحت الحمراء ومستشعرين يتشاركان نفس الغلاف.

يبدأ حلنا على مستوى التصميم الميكانيكي. كل عدسة تجلس داخل حجرة بصرية خاصة بها. يتم فصل الحجرات بجدار مصنوع من مادة سوداء غير لامعة من الألومنيوم المؤكسد³. يمتص هذا الغطاء أكثر من 95% من ضوء الأشعة تحت الحمراء المتناثر الذي يصطدم به. يحجب الجدار أي مسار مباشر بين مصابيح الأشعة تحت الحمراء البانورامية ومستشعر PTZ.

دور الطلاءات المضادة للانعكاس

زجاج القبة نفسه هو مصدر آخر للمشاكل. يعكس الزجاج القياسي حوالي 4% من الضوء عند كل سطح. مع أطوال موجات الأشعة تحت الحمراء (850 نانومتر أو 940 نانومتر⁴)، يمكن أن يكون هذا الانعكاس أقوى. نطبق طلاء AR متعدد الطبقات مضبوط خصيصًا للنطاق 800-950 نانومتر. هذا يقلل معدل الانعكاس إلى أقل من 0.5%.

وضع العدسة غير المتساوية

بالإضافة إلى الحواجز والطلاءات، نقوم بإزاحة العدستين فعليًا. تستقر العدسة البانورامية في الأعلى. تتدلى عدسة PTZ في الأسفل. يزيد هذا الفصل الرأسي الزاوية التي يجب أن يسافرها الضوء المتناثر للوصول إلى المستشعر الخاطئ. عمليًا، هذا يعني أن الأشعة تحت الحمراء من الوحدة البانورامية ستحتاج إلى الارتداد ثلاث مرات على الأقل قبل أن تتمكن من الدخول إلى المسار البصري لـ PTZ - وكل ارتداد يفقد أكثر من 90% من طاقته.

طبقة الحماية	ما هي وظيفتها	فعالية
جدار فاصل أسود ماص	يحجب مسار الأشعة تحت الحمراء المباشر بين الوحدات	امتصاص >95%
زجاج قبة مطلي بـ AR	يقلل انعكاسات السطح الداخلي	انعكاس <0.5% عند 850 نانومتر
إزاحة العدسة الرأسية (غير متساوية)	يزيد زاوية الارتداد للضوء المتناثر	مطلوب 3+ ارتدادات للعبور

هل يستخدم البرنامج الثابت خوارزمية “مضادة للهالة” لتنظيف الصورة أثناء استخدام الليزر عالي الطاقة؟

لقد اختبرت كاميرات حيث بدا الليزر رائعًا على الورق ولكنه حول الصورة إلى فوضى بيضاء في الميدان. البرامج الثابتة مهمة بقدر الأجهزة.

نعم. تعمل برامجنا الثابتة بخوارزمية مضادة للهالة في الوقت الفعلي تكتشف المناطق المعرضة للإفراط في التعرض بسبب انعكاس الليزر، ثم تطبق تعيين نغمة موضعي وتوليف إطارات متعددة لقمع البقع الساطعة مع الحفاظ على تفاصيل الظل سليمة.

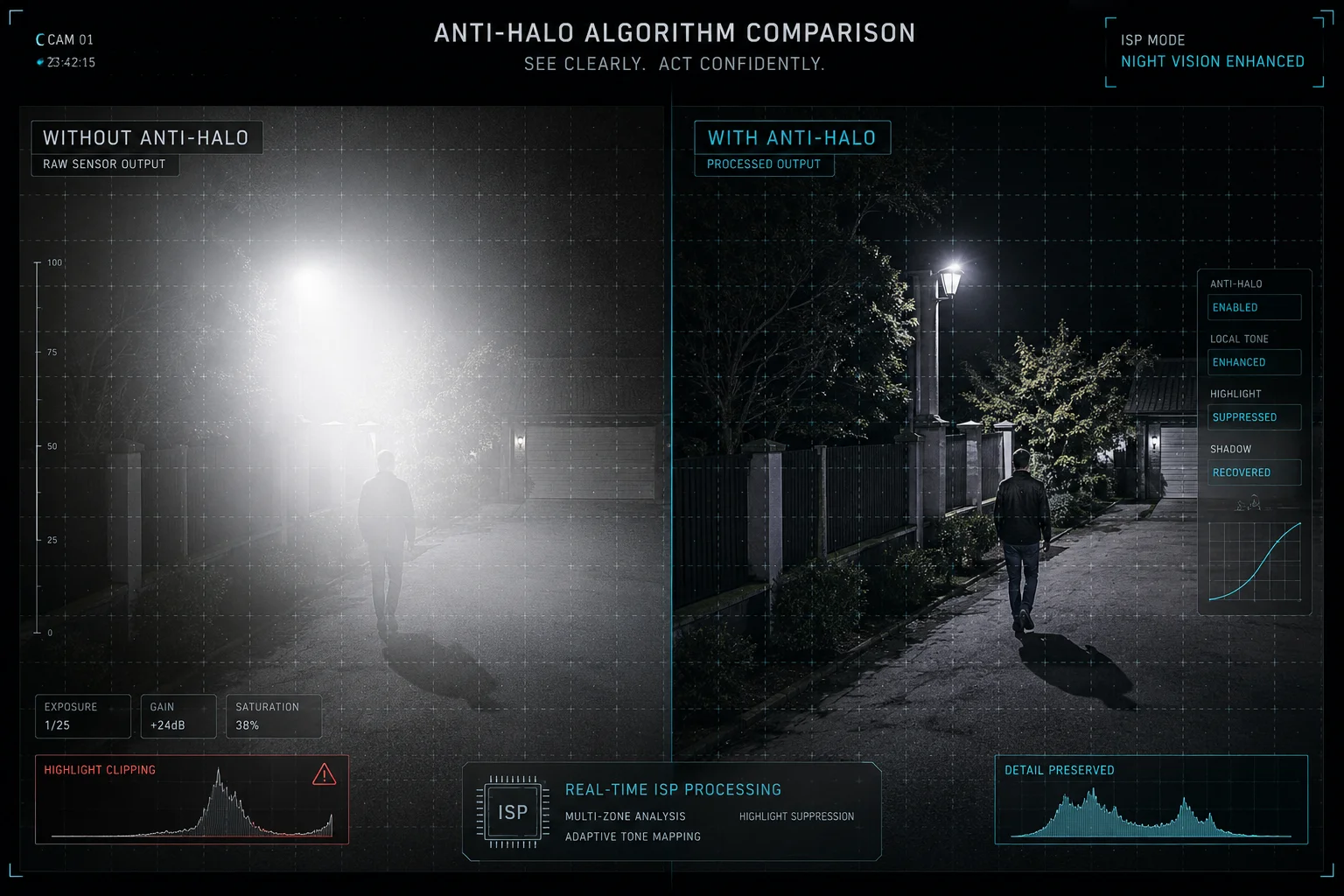

خوارزمية مضادة للهالة، برامج ثابتة، رؤية ليلية، كاميرا PTZ

كيف تكتشف الخوارزمية مناطق الهالة

إن معالج إشارة الصورة (ISP)⁵ على شريحة الذكاء الاصطناعي الطرفية الخاصة بنا⁶ يقسم كل إطار إلى شبكة من المناطق الصغيرة. يقيس مخطط سطوع كل منطقة بشكل مستقل. عندما تتجاوز منطقة ما عتبة محددة - على سبيل المثال، 90٪ من وحدات البكسل أعلى من 240 على مقياس 0-255 - يقوم البرنامج الثابت بتمييزها كمنطقة هالة محتملة.

بمجرد تمييزها، لا يقوم النظام ببساطة بتقليل التعرض العام. سيؤدي ذلك إلى تعتيم الصورة بأكملها وفقدان التفاصيل في الظلال. بدلاً من ذلك، فإنه يطبق تقليل الكسب الموضعي فقط على المنطقة المتأثرة. هذا مشابه لكيفية عمل WDR (نطاق ديناميكي عريض)⁷ ، ولكنه مضبوط خصيصًا للبصمة الطيفية لانعكاس الليزر.

تركيب الإطارات المتعددة لاستعادة التفاصيل

في الحالات القصوى - على سبيل المثال، عندما يضرب الليزر سطحًا عاكسًا مثل سياج معدني على بعد 200 متر - لا يمكن لإطار واحد التقاط كل من البقعة الساطعة والخلفية المظلمة. يلتقط البرنامج الثابت الخاص بنا تعريضين في تسلسل سريع: تعريض قصير للحفاظ على التفاصيل في المنطقة الساطعة، وتعريض طويل لالتقاط المناطق المحيطة المظلمة. ثم يدمجها في إطار إخراج واحد.

يحدث هذا بمعدل 25 إطارًا في الثانية دون تأخير ملحوظ. يرى المستخدم صورة واضحة ومتوازنة.

ترشيح الاستقطاب على مستوى الأجهزة

يعمل نظام مكافحة الهالة أيضًا جنبًا إلى جنب مع مرشح استقطاب للأجهزة على عدسة PTZ. يصدر الليزر الخاص بنا ضوءًا في اتجاه استقطاب محدد. تمت محاذاة المرشح الموجود على مستشعر PTZ لقبول هذا الاستقطاب فقط. يتم حظر تشتت الأشعة تحت الحمراء العشوائي من الوحدة البانورامية - غير المستقطبة - بواسطة المرشح قبل أن يصل إلى المستشعر.

سيناريو الهالة	استجابة البرنامج الثابت	النتيجة
يضرب الليزر سطحًا عاكسًا (معدن، زجاج)	رسم خرائط نغمات موضعي + مزيج تعريض قصير	ضغط البقعة الساطعة، الحفاظ على الخلفية
يدخل تشتت الأشعة تحت الحمراء البانورامية إلى مسار PTZ	مرشح الاستقطاب يحجب الضوء غير المستقطب	تم القضاء على التشتت على مستوى الأجهزة
جسم قريب مضاء بشكل مفرط	يقلل الأشعة تحت الحمراء الذكية الطاقة إلى المنطقة المتأثرة	سطوع متساوٍ عبر الإطار

هل يمكنني ضبط شدة الأشعة تحت الحمراء لكل عدسة بشكل مستقل لموازنة التعرض الليلي؟

سألني العملاء: “هل يمكنني خفض الأشعة تحت الحمراء البانورامية دون التأثير على ليزر PTZ؟” الإجابة مهمة لأن كل موقع مختلف.

نعم. كل وحدة عدسة لها تحكم مستقل خاص بها في طاقة الأشعة تحت الحمراء / الليزر. يمكنك ضبط شدة الأشعة تحت الحمراء البانورامية وشدة ليزر PTZ بشكل منفصل عبر واجهة الويب أو قائمة NVR أو أوامر CGI - من 0% إلى 100% بخطوات دقيقة.

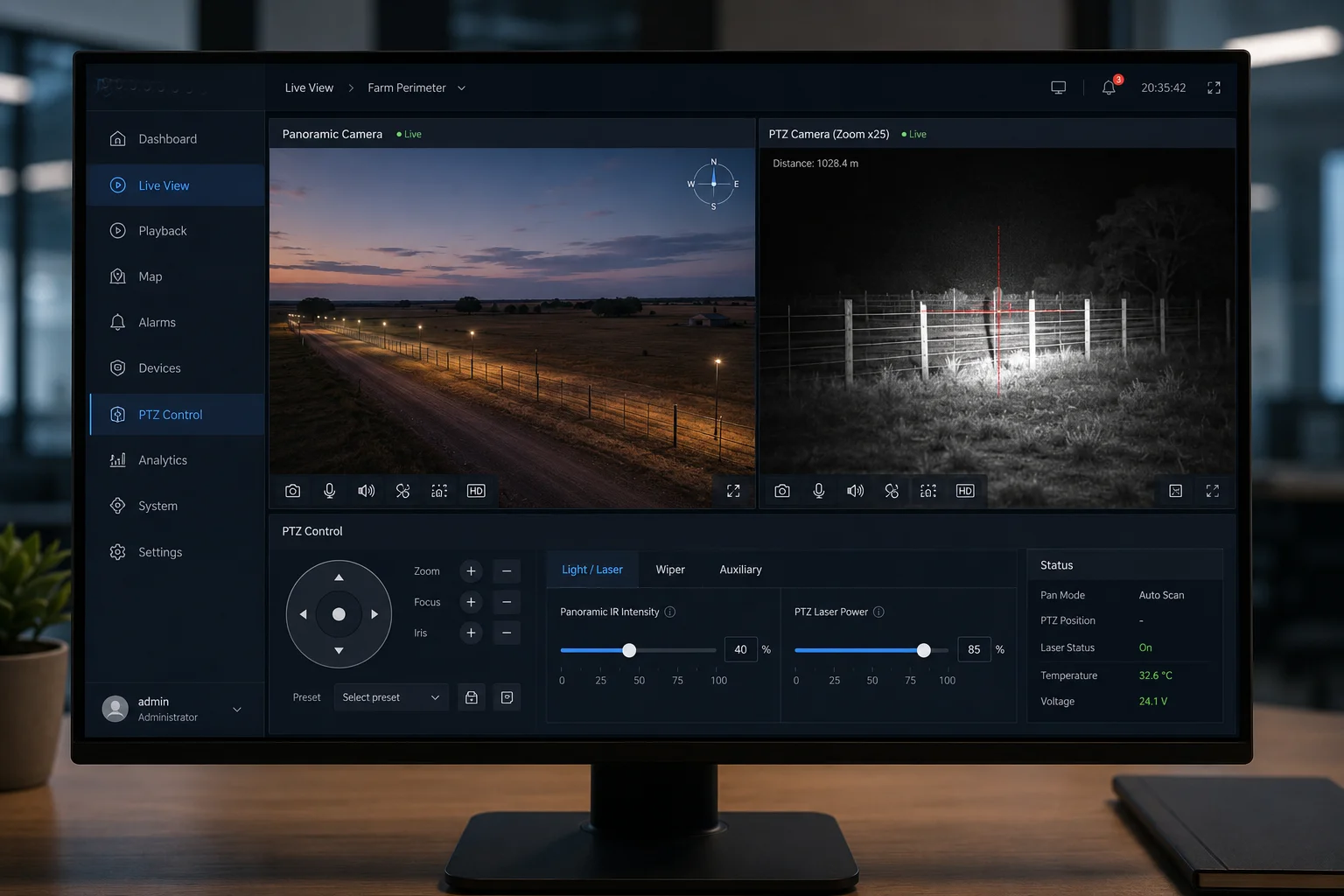

واجهة كاميرا مزدوجة العدسة تحكم مستقل في شدة الأشعة تحت الحمراء

لماذا يهم التحكم المستقل في الميدان

كل موقع تركيب له ظروف مختلفة. قد يكون محيط المزرعة خاليًا من أي إضاءة محيطة، لذا تحتاج إلى طاقة أشعة تحت حمراء كاملة على كلتا العدستين. قد تحتوي ساحة المستودع على بعض الأضواء المثبتة على أعمدة، لذا تحتاج العدسة البانورامية فقط إلى 40% من الأشعة تحت الحمراء بينما لا يزال PTZ يحتاج إلى ليزر كامل للتتبع بعيد المدى.

إذا تشاركت العدستان في إعداد طاقة أشعة تحت حمراء واحدة، فلا يمكنك التحسين لهذه الاختلافات. إما أن تضيء المجال القريب بشكل مفرط (مما يسبب وهجًا وإهدارًا للطاقة) أو تقلل إضاءة المجال البعيد (مما يؤدي إلى فقدان تفاصيل التتبع). التحكم المستقل يحل هذه المشكلة.

كيف يعمل نظام الأشعة تحت الحمراء الذكي تلقائيًا

بينما التحكم اليدوي متاح، يعتمد معظم المستخدمين على الأشعة تحت الحمراء الذكية⁸ الضبط التلقائي لدينا. إليك كيف يعمل:

1. يقرأ البرنامج الثابت متوسط ​​سطوع كل صورة بشكل مستقل.
2. إذا كانت الصورة البانورامية ساطعة جدًا (الأشياء في المجال القريب تعكس الكثير من الأشعة تحت الحمراء)، فإنها تقلل من طاقة الأشعة تحت الحمراء البانورامية.
3. إذا كانت صورة PTZ مظلمة جدًا (الهدف بعيد)، فإنها تزيد من طاقة الليزر وتضيق زاوية الشعاع.
4. تحدث هذه التعديلات كل 100 مللي ثانية، أسرع مما يمكن للعين البشرية ملاحظته.

يمكنك أيضًا تعيين حدود عليا ودنيا لكل قناة. على سبيل المثال، قد تخبر النظام: “لا تدع الأشعة تحت الحمراء البانورامية تتجاوز 60% أبدًا، ولكن اسمح لليزر PTZ باستخدام ما يصل إلى 100%.” يمنحك هذا تحسينًا تلقائيًا ضمن الحدود التي تحددها.

تجاوز يدوي عبر أوامر CGI

للمتكاملين المتقدمين مثل ديفيد الذين يديرون مئات الكاميرات عبر نظام إدارة الفيديو (VMS)، نوفر وصولاً مباشرًا إلى أوامر CGI. يمكن لطلب HTTP GET بسيط تعيين طاقة الأشعة تحت الحمراء لأي من القناتين:

GET /cgi-bin/param.cgi?action=set&channel=0&ir_power=50

هذا يسمح بالتحكم المبرمج. يمكنك ربط تغييرات طاقة الأشعة تحت الحمراء بالجداول الزمنية أو أحداث الإنذار أو حتى مدخلات مستشعرات الطقس من نظام SCADA الخاص بك.

مقارنة استهلاك الطاقة

إعداد الأشعة تحت الحمراء	استهلاك طاقة الوحدة البانورامية	استهلاك طاقة وحدة الليزر PTZ	إجمالي استهلاك النظام
كلاهما عند 100%	~8 واط	~15 واط	~23 واط + المحرك
بانورامي 50%، ليزر 100%	~4 واط	~15 واط	~19 واط + المحرك
بانورامي 30%، ليزر 60%	~2.4 واط	~9 واط	~11.4 واط + المحرك
كلاهما عند 0% (نهاري)	0 واط	0 واط	~5 واط (القاعدة + وضع الاستعداد للمحرك)

بالنسبة للتطبيقات التي تعمل بالطاقة الشمسية، فإن تقليل طاقة الأشعة تحت الحمراء خلال ليالي اكتمال القمر الجزئي يمكن أن يطيل عمر البطارية بمقدار 2-3 ساعات. هذه ميزة حقيقية عندما تكون لوحتك تشحن لمدة 5-6 ساعات فقط في فصل الشتاء.

هل سيؤثر زاوية شعاع الليزر على دقة اكتشاف الإنسان للعدسة البانورامية؟

لقد طرح عليّ هذا السؤال من قبل المدمجين الذين يخشون أن يتسبب الليزر في تشغيل إنذارات خاطئة على العدسة البانورامية. إنه قلق مشروع.

في التشغيل العادي، لا يؤثر الليزر على دقة اكتشاف الذكاء الاصطناعي للعدسة البانورامية لأن شعاع الليزر موجه للأمام من وحدة PTZ، وليس جانبيًا نحو المستشعر البانورامي. الإزاحة المادية واتجاه الشعاع يبقيان طاقة الليزر خارج مجال رؤية البانوراما.

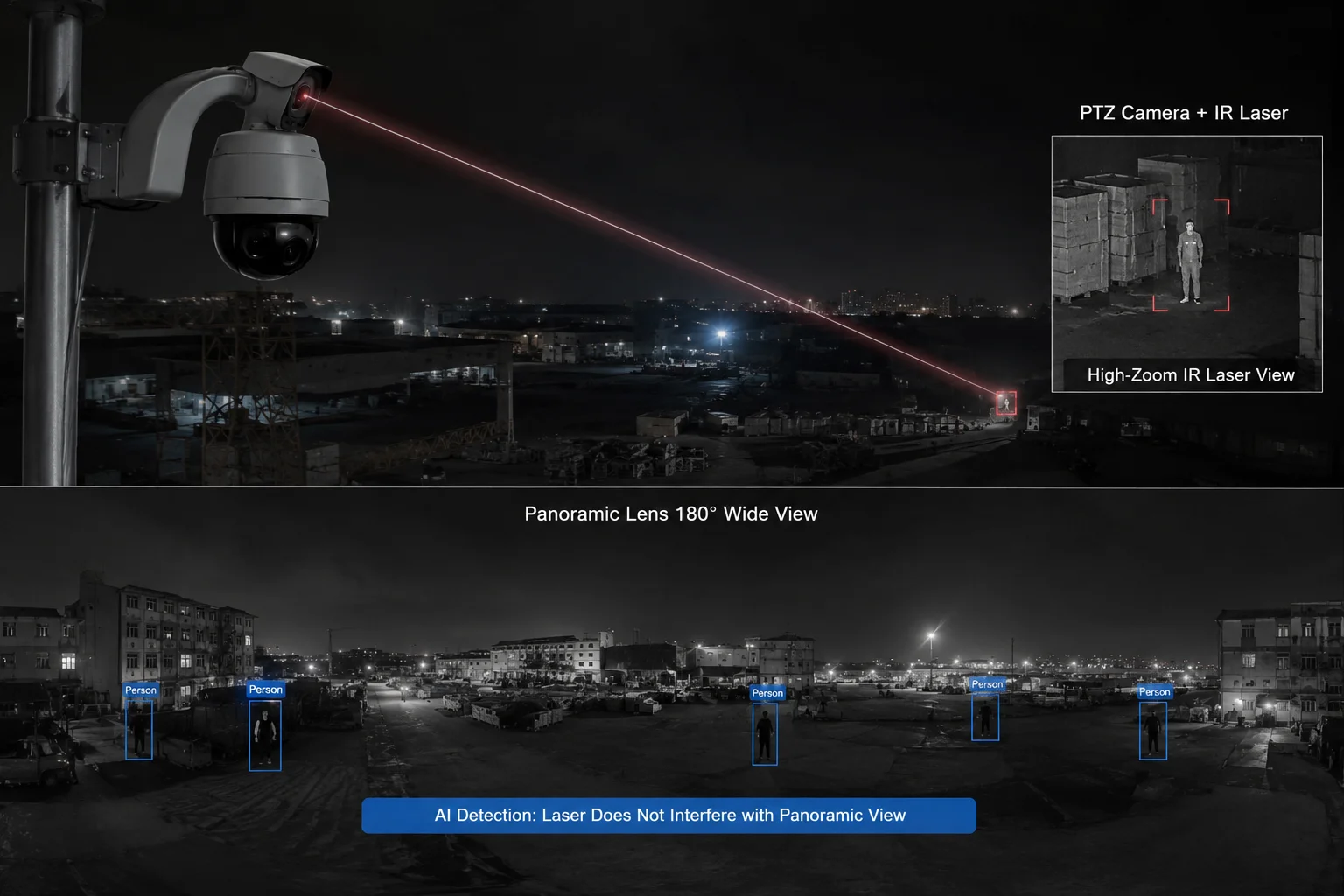

زاوية شعاع الليزر، العدسة البانورامية، اكتشاف الذكاء الاصطناعي، كاميرا PTZ

فهم الهندسة

يشير ليزر PTZ إلى المكان الذي تشير إليه عدسة PTZ. عندما تتعقب PTZ شخصًا على بعد 300 متر، يكون شعاع الليزر عبارة عن مخروط ضيق (عادةً ما يكون عرضه 1-3 درجات) موجهًا نحو هذا الهدف البعيد. في الوقت نفسه، تنظر العدسة البانورامية إلى مشهد واسع بزاوية 180 درجة. يشغل شعاع الليزر جزءًا صغيرًا جدًا من مجال الرؤية البانورامي - وهو موجه بعيدًا عن المستشعر البانورامي، وليس نحوه.

السيناريو الوحيد الذي يمكن أن يؤثر فيه الليزر على الصورة البانورامية هو إذا ضرب الليزر سطحًا عالي الانعكاس (مثل المرآة أو الزجاج الأمامي للسيارة) الذي يعكس الضوء مباشرة مرة أخرى نحو العدسة البانورامية. هذا نادر، لكن البرنامج الثابت لدينا يتعامل معه.

كيف يظل اكتشاف الذكاء الاصطناعي دقيقًا

تعمل خوارزمية اكتشاف الأشخاص لدينا على تغذية العدسة البانورامية. تستخدم نموذج تعلم عميق تم تدريبه على ملايين صور ظلية بشرية في ظروف إضاءة مختلفة - بما في ذلك المشاهد التي تحتوي على تشوهات إضاءة الأشعة تحت الحمراء. لقد تعلم النموذج التمييز بين:

• شكل بشري حقيقي (رأس، أكتاف، أرجل، نمط حركة)
• انعكاس ساطع للأشعة تحت الحمراء (ثابت، لا يوجد شكل بشري، لا يوجد نمط حركة)

حتى لو ظهرت بقعة ساطعة صغيرة في الصورة البانورامية من تشتت الليزر، فإن الذكاء الاصطناعي لا يصنفها كشخص. يفتقر إلى ميزات الشكل وخصائص الحركة التي تثير حدث اكتشاف.

مزامنة زاوية الشعاع

يستخدم الليزر الخاص بنا عدسة تكبير آلية تتزامن مع التكبير البصري PTZ. عندما يكون PTZ عند 1X، ينتشر الليزر على نطاق واسع لتغطية المجال الكامل. عندما يقوم PTZ بالتكبير إلى 40X، يضيق الليزر إلى شعاع ضيق. هذا التزامن يعني أن الليزر يضيء دائمًا ما يراه PTZ - لا أكثر ولا أقل.

هذا التحكم الدقيق يمنع الليزر من رش الضوء عبر مجال رؤية العدسة البانورامية. تظل طاقة الليزر مركزة على منطقة هدف PTZ.

حالة استثنائية: تتبع المدى القريب

عندما يتتبع PTZ شخصًا على مسافة قريبة (أقل من 20 مترًا)، تكون زاوية الليزر أوسع ويكون الهدف ضمن المجال القريب للعدسة البانورامية. في هذه الحالة، يقلل نظام الأشعة تحت الحمراء الذكي تلقائيًا من طاقة الليزر لأن الهدف مضاء بالفعل بشكل جيد بواسطة الأشعة تحت الحمراء البانورامية. منطق البرنامج الثابت بسيط: إذا كان الهدف قريبًا، فلن تحتاج إلى ليزر قوي. هذا يمنع التعرض المفرط في صورة PTZ وأي تشتت محتمل في المستشعر البانورامي.

الخاتمة

تحل كاميرات PTZ مزدوجة العدسات الخاصة بنا مشكلة تداخل الهالة بالأشعة تحت الحمراء/الليزر من خلال الحواجز المادية، والتحكم المستقل في الطاقة، والترشيح الاستقطابي، والبرامج الذكية - مما يمنحك صورًا ليلية واضحة على كلا القناتين دون مساومة.

---

1. نظرة عامة على مضيئات الأشعة تحت الحمراء المستخدمة في الرؤية الليلية. ︎↩︎ 2. شرح الانعكاس الداخلي وتأثيراته في الأنظمة البصرية. ︎↩︎ 3. عملية تزيد من مقاومة التآكل ويمكن أن توفر تشطيبًا غير لامع يمتص الضوء. ︎↩︎ 4. الأطوال الموجية الشائعة لإضاءة الأشعة تحت الحمراء في كاميرات المراقبة. ︎↩︎ 5. دور معالجات إشارة الصور في تحسين جودة صورة الكاميرا. ︎↩︎ 6. نظرة عامة على أجهزة الذكاء الاصطناعي الطرفية للمعالجة في الوقت الفعلي في الكاميرات. ︎↩︎ 7. كيف تتعامل تقنية WDR مع المشاهد عالية التباين في التصوير. ︎↩︎ 8. شرح تقنية الأشعة تحت الحمراء الذكية التي تضبط شدة الأشعة تحت الحمراء تلقائيًا. ︎↩︎
