كيف أقوم بتكوين أضواء كاشفة عالية الطاقة أو أضواء كاشفة لتشغيلها عند الإنذار؟

لقد رأيت الكثير من المواقع البعيدة حيث تلتقط الكاميرا المتسلل ولكنها لا تفعل شيئًا لإيقافه. هذه الفجوة بين “الرؤية” و“التصرف” تكلف أموالاً حقيقية.

لتشغيل أضواء كاشفة عالية الطاقة أو أضواء كاشفة عند الإنذار، تحتاج إلى فصل إشارة التحكم عن دائرة الطاقة. ترسل كاميرا PTZ الخاصة بك إشارة ترحيل ضعيفة عبر مخرج الإنذار الخاص بها. تقود هذه الإشارة مرحلًا وسيطًا أو مرحلًا ذا الحالة الصلبة (SSR). يقوم المرحل بعد ذلك بتبديل خط الطاقة الرئيسي إلى ضوئك عالي الطاقة. هذا يحافظ على سلامة الكاميرا الخاصة بك وإضاءة أضواء ساطعة.

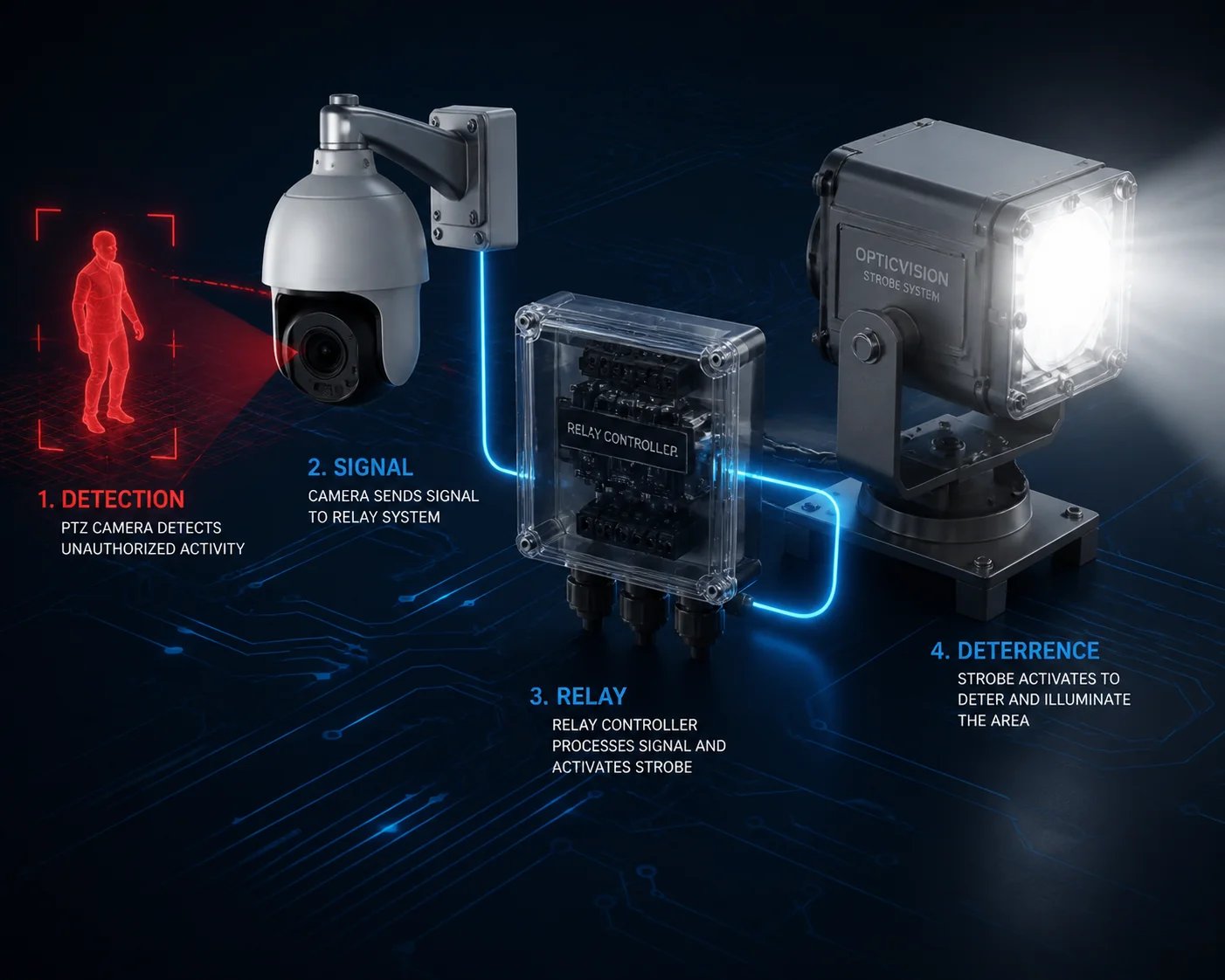

تكوين ربط إنذار ضوء كاشف مع كاميرا PTZ

في هذه المقالة، سأرشدك خلال كل جزء من هذا الإعداد. سأغطي التشغيل التلقائي المستند إلى الذكاء الاصطناعي ¹, قواعد تردد الوميض في الولايات المتحدة. ², ، مخاوف إمدادات الطاقة، وكيفية ربط تتبع الذكاء الاصطناعي بالأضواء الكاشفة للاستخدام الليلي. سواء كنت مقاولًا تخدم المزارع في أمريكا الشمالية أو مهندسًا يصمم أمن محيط صناعي، فإن هذا الدليل يمنحك الخطوات الدقيقة ومنطق الأجهزة الذي تحتاجه.

هل يمكن للكاميرا تشغيل ضوء كاشف أبيض تلقائيًا عند اكتشاف إنسان؟

اعتدت على تلقي مكالمات من المقاولين في الساعة 2 صباحًا لأن أضواءهم كانت تضيء باستمرار على كل حشرة وورقة شجر. الإنذارات الكاذبة تقتل الثقة في أي نظام.

نعم، يمكن لكاميرات PTZ الصناعية الحديثة تشغيل ضوء كاشف أبيض تلقائيًا فقط عندما تكتشف إنسانًا. تستخدم الكاميرا الذكاء الاصطناعي للتعلم العميق لتصنيف الأهداف كإنسان أو مركبة ³. عند تأكيد وجود إنسان، تقوم الكاميرا بتشغيل مخرج الإنذار الخاص بها، والذي يقوم بعد ذلك بتشغيل الضوء الكاشف الخارجي الخاص بك عبر مرحل.

تشغيل ضوء كاشف عبر اكتشاف الإنسان بالذكاء الاصطناعي لكاميرا PTZ

كيف يعمل مرشح الهدف بالذكاء الاصطناعي

المفتاح هنا هو تصنيف الهدف. استخدمت الكاميرات القديمة كشف حركة بسيطًا. أي تغيير في البكسل أدى إلى تشغيل الإنذار. تسببت الحشرات والمطر والأغصان المتمايلة كلها في تشغيل إنذارات خاطئة. تشغل كاميرات PTZ الحديثة شبكة عصبية على شريحة ذكاء اصطناعي مدمجة. تبحث هذه الشريحة في شكل وحجم ونمط حركة الأشياء. ثم تصنفها على أنها “إنسان” أو “مركبة” أو “أخرى”.”

تقوم بإعداد هذا في الواجهة الويب للكاميرا. انتقل إلى الحدث الذكي > كشف التسلل أو كشف عبور الخط. ثم حدد مربع إنسان تحت تصنيف الهدف. الآن ستشغل الكاميرا فقط خرج الإنذار عند رؤية شخص.

ربط كشف الذكاء الاصطناعي بالضوء الخارجي الخاص بك

بمجرد تشغيل حدث الذكاء الاصطناعي، تغلق الكاميرا خرج الإنذار (COM/NO) جهة اتصال الترحيل. تقود جهة الاتصال هذه مرحل الترحيل الوسيط أو SSR الخاص بك. يقوم SSR بعد ذلك بتشغيل مصباح البحث الأبيض الخاص بك.

إليك التدفق خطوة بخطوة:

الخطوة	الإجراء	الأجهزة المعنية
1	يكتشف الذكاء الاصطناعي إنسانًا في المنطقة المحددة	شريحة الذكاء الاصطناعي المدمجة في كاميرا PTZ
2	تغلق الكاميرا مرحل خرج الإنذار	مرحل جاف داخلي (COM/NO)
3	يتم تنشيط مرحل وسيط أو SSR	مرحل خارجي مصنف لجهد ضوئك
4	يتم إغلاق دائرة الطاقة الرئيسية للكشاف	كشاف LED عالي الطاقة (مثل 30 واط - 100 واط)
5	يظل الضوء مضاءً لمدة زمنية محددة	المؤقت مضبوط في البرنامج الثابت للكاميرا (مثل 30 ثانية)

ضبط وقت البقاء

في الواجهة الويب للكاميرا، انتقل إلى التكوين > الحدث > الحدث الأساسي. تحت طريقة الربط, ، حدد تشغيل خرج الإنذار. ثم اضبط وقت المكوث. عادةً ما أوصي بـ 30 ثانية لتطبيقات المحيط. هذا يمنح الكاميرا وقتًا كافيًا لتسجيل لقطات واضحة دون استنزاف الطاقة في إعدادات الأمان التي تعمل بالطاقة الشمسية ⁴.

ملاحظة حول التبديل من الأشعة تحت الحمراء إلى الضوء الأبيض

تحتوي بعض كاميرات PTZ على مصدر ضوء أبيض مدمج. عند تشغيل الذكاء الاصطناعي، يمكن للكاميرا التبديل من وضع الرؤية الليلية بالأشعة تحت الحمراء إلى وضع الألوان الكامل فورًا. ولكن هنا تكمن المشكلة. خلال فترة التبديل هذه التي تتراوح من ثانية إلى ثانيتين، قد تفقد الصورة التفاصيل. أوصي بضبط عتبة النهار/الليل في البرنامج الثابت بحيث تقفل الكاميرا وضع التعريض الضوئي الخاص بها قبل إطلاق الضوء مباشرة. هذا يمنع الانقطاع القصير الذي يشتكي منه العديد من المدمجين.

بالنسبة للكشافات الخارجية، يمثل هذا مصدر قلق أقل. تظل الكاميرا في وضع الأشعة تحت الحمراء بينما يقوم الضوء الخارجي بعمل الإضاءة. هذا في الواقع إعداد أنظف لمعظم عمليات النشر الميدانية.

هل تردد وميض ضوء الكاشف الأحمر/الأزرق قابل للتعديل للامتثال للقوانين المحلية في الولايات المتحدة؟

لقد واجهت مشروعًا تأخر مرة واحدة لأن المدمج لم يتحقق من لوائح الوميض المحلية قبل التثبيت. طلب شريف المقاطعة منهم إزالة الأضواء. كان ذلك درسًا مكلفًا.

نعم، تسمح لك معظم وحدات التحكم في الوميض الاحترافية باللون الأحمر/الأزرق بضبط تردد الوميض. في الولايات المتحدة، تُقيّد بعض أنماط وألوان الوميض وفقًا لمعايير إضاءة مركبات إنفاذ القانون لمعايير إضاءة مركبات إنفاذ القانون ⁵. يجب أن تتجنب تركيبات الأمن الخاصة تقليد أنماط أضواء الشرطة وأن تحافظ على الترددات ضمن حدود قوانينها المحلية.

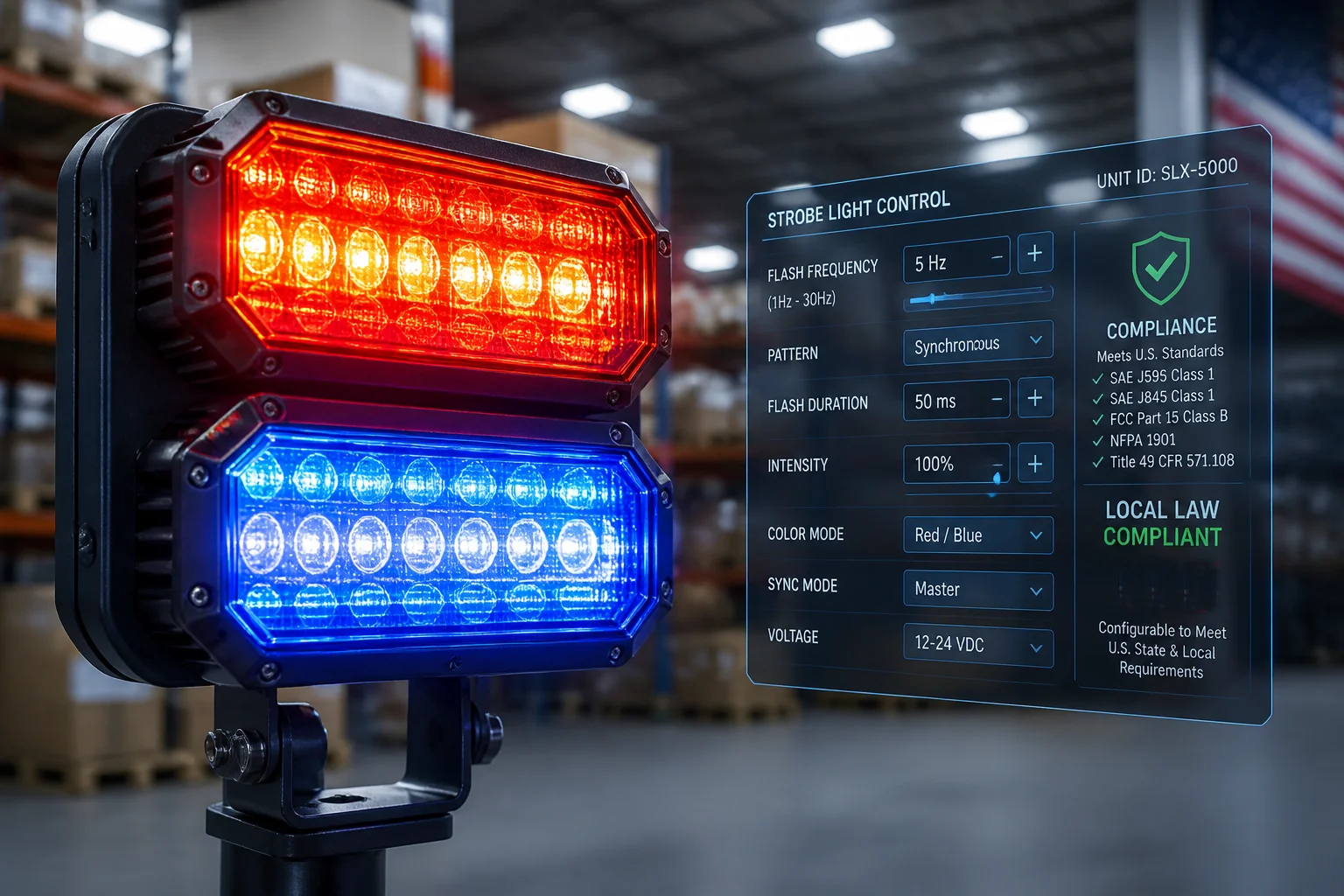

ضبط تردد وميض الضوء الأحمر والأزرق للامتثال في الولايات المتحدة

لماذا يعتبر تردد الوميض مهمًا

يؤثر تردد الوميض على شيئين: الردع والامتثال القانوني. الوميض الذي يتجاوز 10 هرتز يخلق تأثيرًا قويًا مشتتًا للانتباه للمتسللين. يسبب ارتباكًا بصريًا قصير المدى. هذا يجعله أداة ردع نشطة قوية.

ولكن في الولايات المتحدة، ترتبط الأضواء الوامضة باللونين الأحمر والأزرق ارتباطًا وثيقًا بمركبات الطوارئ. لدى العديد من الولايات قوانين تقيد استخدام ومضات الأحمر/الأزرق على الممتلكات الخاصة أو المركبات غير الطارئة. إذا كان نمط الوميض الخاص بك يشبه سيارة شرطة إلى حد كبير، فقد تواجه غرامات أو إزالة قسرية.

ما يمكنك التحكم فيه

توفر معظم وحدات التحكم في الوميض هذه المعلمات القابلة للتعديل:

• معدل الوميض (هرتز): عدد المرات التي يومض فيها الضوء في الثانية. النطاق الشائع هو 1 هرتز إلى 15 هرتز.
• نمط الوميض: متناوب، متزامن، انفجار عشوائي، أو ثابت.
• اختيار اللون: أحمر فقط، أزرق فقط، متناوب أحمر/أزرق، كهرماني، أو أبيض.

توصيتي لمواقع الأمن الخاصة

بالنسبة للمزارع والمستودعات والساحات الصناعية في أمريكا الشمالية، أقترح استخدام ومضات كهرمانية أو بيضاء كعامل ردع أساسي. احتفظ باللون الأحمر/الأزرق فقط إذا سمحت ولايتك القضائية بذلك وكان لدى عميلك موافقة مكتوبة. تحقق دائمًا من مكتب إنفاذ القوانين المحلي قبل التركيب.

إذا أصر العميل على اللون الأحمر/الأزرق، حافظ على معدل الوميض أقل من 5 هرتز وتجنب نمط “الويغ-واغ” المتناوب الذي تستخدمه سيارات الشرطة. هذا يقلل من خطر المشاكل القانونية.

كيفية دمج التحكم في التردد مع كاميرا PTZ الخاصة بك

لا تتحكم كاميرا PTZ الخاصة بك في تردد الوميض مباشرة. توفر الكاميرا فقط إشارة التشغيل/الإيقاف من خلال خرج الإنذار الخاص بها. يتعامل متحكم الوميض مع نمط الوميض داخليًا. لذلك تحتاج إلى وحدة إضاءة وامضة تحتوي على محدد نمط مدمج أو مفاتيح DIP لضبط التردد.

الأسلاك بسيطة. يقوم خرج إنذار PTZ بتشغيل المرحل الوسيط. يقوم المرحل بتزويد متحكم الوميض بالطاقة. يقوم المتحكم بتشغيل نمط الوميض المحدد مسبقًا حتى يفتح المرحل مرة أخرى.

هل يوفر مصدر الطاقة الداخلي تيارًا كافيًا لوحدات الإضاءة الخارجية عالية الطاقة؟

لقد رأيت كاميرات تحترق لأن شخصًا ما قام بتوصيل كشاف بقوة 50 واط مباشرة بطرف خرج الإنذار. هذه طريقة سريعة لتدمير كاميرا PTZ بقيمة 2000 دولار.

لا، لا يمكن لمصدر الطاقة الداخلي لكاميرا PTZ تشغيل الأضواء الخارجية عالية الطاقة مباشرة. خرج الإنذار هو إشارة ضعيفة مصنفة للأحمال الصغيرة، عادةً أقل من 1 أمبير عند 12 فولت أو 24 فولت. يجب عليك استخدام مرحل خارجي أو SSR لعزل دائرة الكاميرا ⁶ عن دائرة الإضاءة عالية الطاقة.

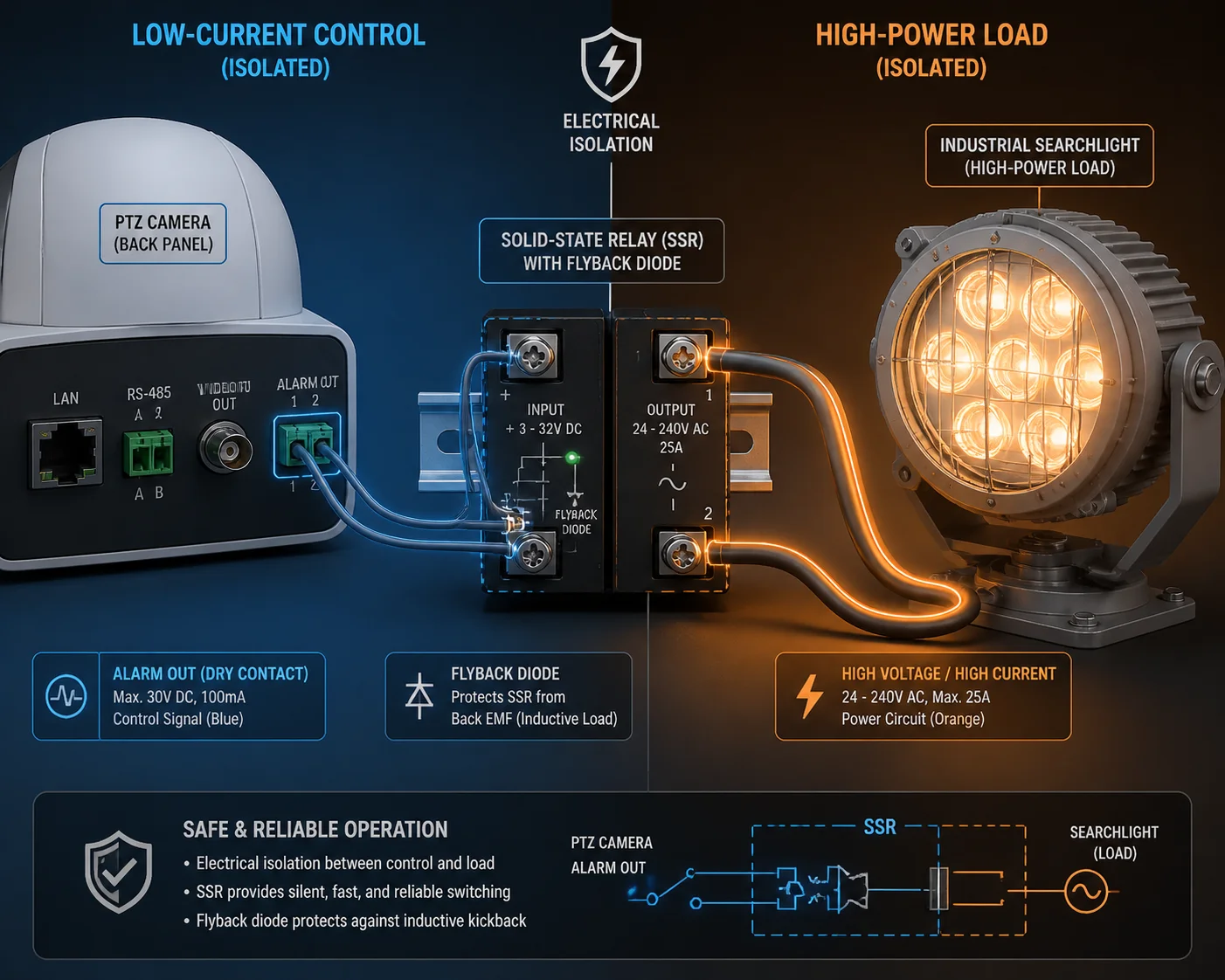

عزل مرحل خرج إنذار PTZ للأضواء عالية الطاقة

فهم مواصفات خرج إنذار الكاميرا

توفر معظم كاميرات PTZ متوسطة إلى عالية الجودة قناة أو قناتين لخرج الإنذار. هذه إما مخارج مرحل تلامس جاف أو مخارج مجمع مفتوح. وظيفتها هي إشارة جهاز خارجي - وليس تزويده بالطاقة.

إليك مقارنة نموذجية للمواصفات:

المعلمة	خرج إنذار PTZ (نموذجي)	كشاف بحث عالي الطاقة (نموذجي)
الجهد	12 فولت أو 24 فولت تيار مستمر	12 فولت، 24 فولت تيار مستمر، أو 110/220 فولت تيار متردد
الحد الأقصى للتيار	0.1 أمبير – 1 أمبير	3 أمبير – 10 أمبير+
قدرة التحمل	1 واط – 12 واط	30 واط – 200 واط
الغرض	إشارة/تشغيل	إضاءة

عدم التطابق واضح. يمكن لمخرج الكاميرا التعامل مع ملف مرحل صغير. لا يمكنه التعامل مع وحدة إضاءة تسحب 5 أمبير أو أكثر.

طريقة التوصيل الصحيحة

تحتاج إلى دائرة من مرحلتين:

المرحلة 1: مستوى الإشارة

يتصل خرج إنذار PTZ بملف مرحل وسيط. إذا كان خرج الإنذار عبارة عن تلامس جاف، فإن الملف يحصل على طاقته من مصدر خارجي 12 فولت أو 24 فولت، ويقوم تلامس PTZ ببساطة بإكمال دائرة الملف. إذا كان الخرج مفتوح المجمع، فقم بتوصيل الملف بين سكة التزويد الإيجابية ودبوس الخرج.

المرحلة 2: مستوى الطاقة

تقوم تلامسات الحمل للمرحل الوسيط (المصنفة لجهد وتيار الضوء الخاص بك) بتبديل تغذية الطاقة الرئيسية لمصباح البحث أو الوميض. بالنسبة للأضواء التي تعمل بالتيار المستمر، يعمل مرحل كهروميكانيكي قياسي بشكل جيد. بالنسبة للأضواء التي تعمل بالتيار المتردد (110 فولت/220 فولت)، استخدم مرحل الحالة الصلبة (SSR) أو موصلًا مصنفًا بشكل مناسب.

حماية الكاميرا من الجهد العكسي (Back-EMF)

عند فصل ملف المرحل، فإنه يولد ارتفاعًا في الجهد يسمى الجهد العكسي (Back-EMF). يمكن لهذا الارتفاع أن ينتقل مرة أخرى إلى خرج إنذار الكاميرا ويتلف لوحة الدائرة. قم دائمًا بتركيب صمام ثنائي عكسي عبر ملف المرحل ⁷. هذا مكون صغير ورخيص (مثل صمام ثنائي 1N4007) يمتص الارتفاع.

اعتبارات ميزانية الطاقة الشمسية و 4G

إذا كان موقعك يعمل بالطاقة الشمسية مع كاميرا PTZ تعمل بتقنية 4G، فإن إضافة مصباح بحث بقوة 100 واط يغير حسابات الطاقة لديك تمامًا. يمكن لمصباح البحث الذي يعمل لمدة 10 دقائق فقط في الليلة أن يستنزف بطارية تم تصميمها فقط للكاميرا.

أوصي بهذه الخطوات:

• قم بتعيين جدول زمني في البرنامج الثابت للكاميرا بحيث يكون خرج الإنذار نشطًا فقط خلال ساعات المخاطر العالية (على سبيل المثال، من 10 مساءً إلى 5 صباحًا).
• حافظ على وقت البقاء قصيرًا (15-30 ثانية لكل تشغيل).
• قم بقياس الألواح الشمسية والبطارية لأسوأ السيناريوهات ⁸: تشغيلات متعددة في الليلة.

هذا هو المكان الذي يساعد فيه العمل مع شركة مصنعة مثلنا. نحن نصمم مجموعات PTZ الشمسية الخاصة بنا مع مراعاة ميزانيات الطاقة. يمكننا تقديم المشورة لك بشأن حجم اللوحة، وسعة البطارية، وإعدادات البرنامج الثابت للحفاظ على توازن كل شيء.

كيف أقوم بربط وظيفة تتبع الذكاء الاصطناعي مع الضوء الكاشف لإضاءة الهدف ليلاً؟

سألني أحد المدمجين لماذا تتبعت كاميرا PTZ المتسلل بشكل مثالي ولكن الكشاف ظل موجهًا نحو البوابة. كانت المشكلة بسيطة: كان الضوء ثابتًا، ولم يكن مرتبطًا بخرج تتبع كاميرا PTZ.

لربط تتبع الذكاء الاصطناعي بكشاف، لديك خياران. أولاً، استخدم الضوء الإضافي المدمج في كاميرا PTZ، والذي يتحرك مع رأس الكاميرا. ثانيًا، استخدم خرج إنذار الكاميرا لتشغيل كشاف خارجي ثابت والاعتماد على ميزة التتبع التلقائي لكاميرا PTZ ⁹ للحفاظ على توجيه الكاميرا نحو الهدف بينما يغمر الضوء المنطقة.

كاميرا PTZ ذات تتبع تلقائي بالذكاء الاصطناعي مرتبطة بكشاف للإضاءة الليلية

الخيار 1: إضاءة ليزر مدمجة أو إضاءة بيضاء إضافية

تأتي العديد من كاميرات PTZ الصناعية - بما في ذلك نماذجنا بعيدة المدى - مع باعث ليزر بالأشعة تحت الحمراء مدمج أو مصفوفة LED بيضاء. يتم تركيب هذا الضوء على نفس رأس الحركة الأفقية والرأسية مثل عدسة الكاميرا. عندما تتحرك الكاميرا، يتحرك الضوء معها.

لتتبع الذكاء الاصطناعي في الليل، هذا هو الإعداد الأبسط:

1. تمكين التتبع الذكي في قائمة الذكاء الاصطناعي للكاميرا.
2. اضبط نوع الهدف على إنسان أو مركبة.
3. عندما يقفل الذكاء الاصطناعي على هدف، تقوم الكاميرا بالتحريك والإمالة لمتابعته.
4. يبقى الضوء المدمج موجهاً نحو الهدف تلقائياً.

العيب هو النطاق والطاقة. عادة ما تكون الأضواء المدمجة محدودة بـ 50-150 مترًا لمصابيح LED البيضاء وما يصل إلى 500-800 متر لمصابيح الليزر بالأشعة تحت الحمراء. إذا كنت بحاجة إلى المزيد من خرج الضوء الخام، فأنت بحاجة إلى وحدة خارجية.

الخيار 2: كشاف خارجي ثابت مع تشغيل المنطقة

إذا كان الكشاف الخاص بك ثابتًا (مثبتًا على عمود، موجهًا نحو منطقة معينة)، فلا يزال بإمكانك ربطه باكتشاف الذكاء الاصطناعي الخاص بـ PTZ. المنطق هو:

المكوّن	الدور
كاميرا PTZ	يكتشف الهدف عبر الذكاء الاصطناعي، ويرسل إشارة خرج إنذار
مرحل خرج الإنذار	يتم التشغيل عند دخول الهدف إلى منطقة محددة
مرحل وسيط/SSR	يضخم الإشارة لتشغيل الكشاف
كشاف ثابت	يغمر منطقة الاكتشاف بالضوء

في هذا الإعداد، تحدد منطقة اكتشاف التسلل في إعدادات الأحداث الذكية للكاميرا. عندما يدخل شخص ما إلى تلك المنطقة، يتم إطلاق خرج الإنذار. يتم تشغيل الكشاف وإضاءة المنطقة. ثم يتتبع PTZ الهدف داخل المنطقة المضاءة.

الخيار 3: التنسيق على مستوى VMS

لمواقع الكاميرات المتعددة والإضاءة المتعددة، استخدم منصة VMS الخاصة بك لتنسيق الإجراءات ¹⁰ (مثل IVMS-4200، Milestone، أو Blue Iris):

1. قم بإنشاء قاعدة إجراء في VMS.
2. قم بتعيين الشرط كإنذار ذكاء اصطناعي من كاميرا معينة.
3. قم بتعيين الإجراء لتشغيل صندوق ترحيل يتم التحكم فيه عبر الشبكة أو مخرج المفتاح المساعد للكاميرا المتحركة.

يتيح لك هذا بناء قواعد معقدة. على سبيل المثال: “عندما تكتشف الكاميرا 3 إنسانًا في المنطقة ب، قم بتشغيل كشاف ب وقم بتوجيه الكاميرا 4 إلى الوضع المسبق 7.” هذا النوع من التنسيق يحول شبكة كاميرات سلبية إلى نظام ردع نشط.

ميزة الكاميرا المتحركة ثنائية العدسة

توفر كاميراتنا المتحركة ثنائية العدسة المتصلة ميزة مدمجة هنا. توفر العدسة الثابتة ذات الزاوية الواسعة تغطية مستمرة للمشهد بالكامل. عندما يكتشف الذكاء الاصطناعي هدفًا على العدسة الواسعة، تقوم عدسة الكاميرا المتحركة بالتكبير تلقائيًا وتتبع الهدف. يتبع المضيء المدمج. هذا يلغي الحاجة إلى كشاف ثابت منفصل في العديد من الحالات، لأن العدسة الواسعة لا تفقد الصورة الكبيرة أبدًا بينما تتعامل العدسة المتحركة مع التتبع والإضاءة عن قرب.

بالنسبة للمدمجين الذين يخدمون المناطق المفتوحة الكبيرة - المزارع، حقول الطاقة الشمسية، مواقع البناء - يقلل هذا النهج ثنائي العدسة من تكلفة الأجهزة ويبسط الأسلاك. تحصل على وعي بانورامي وإضاءة مستهدفة من وحدة واحدة على عمود واحد.

الخاتمة

حافظ على إشارة الكاميرا الضعيفة منفصلة عن حمل الطاقة الكبير للمصباح. استخدم مرحلًا وسيطًا. طابق ستروب الخاص بك مع القوانين المحلية. قم بقياس ميزانية الطاقة الخاصة بك لأسوأ الليالي. هذه الخطوات تحول كاميرا متحركة سلبية إلى نظام ردع نشط حقيقي.

---
