كيف يمكنني مطابقة وزن الكاميرا مع متطلبات الحمل الآمن لحامل العمود الأمريكي؟

لقد رأيت عمال تركيب كاميرات PTZ ثقيلة مثبتة على الأعمدة دون التحقق من مواصفات التحميل. بعد عاصفة واحدة، أصبحت تلك الكاميرا على الأرض.

تتطلب مطابقة وزن الكاميرا مع أحمال سلامة تركيب العمود في الولايات المتحدة أكثر من مجرد التحقق من الوزن. يجب عليك حساب المساحة الفعالة المسقطة (EPA)، وتطبيق تصنيفات سرعة الرياح AASHTO، والتحقق من أن الحمولة الإجمالية تبقى في حدود 80% من السعة المقدرة للعمود عند ارتفاع التركيب.

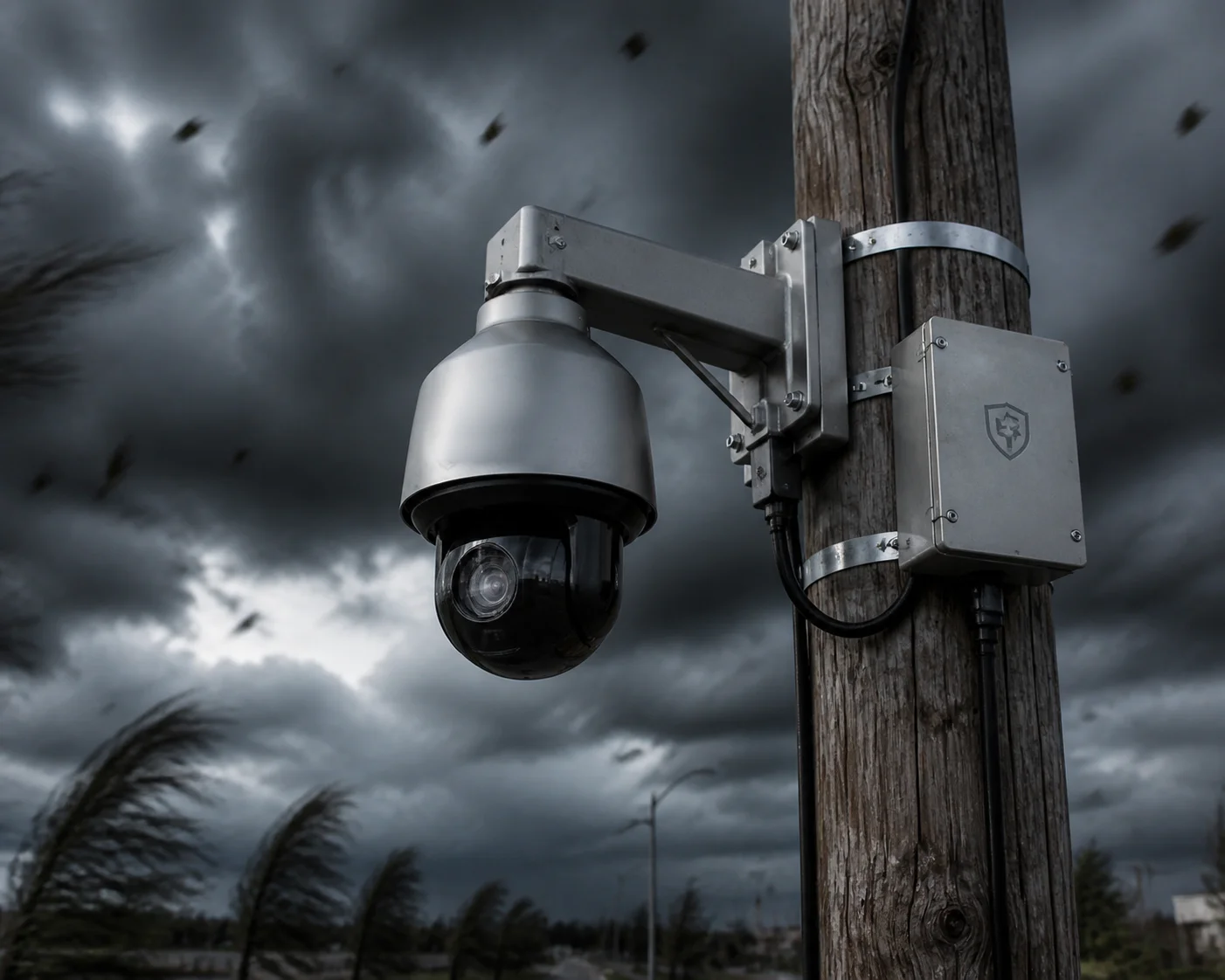

كاميرا PTZ مثبتة على عمود قياسي أمريكي مزودة بأجهزة أمان

لا يخبرك الوزن وحده بأي شيء تقريبًا حول ما إذا كان عمودك يستطيع التعامل مع الكاميرا. فالرياح تحول كاميرا PTZ التي يبلغ وزنها 10 أرطال إلى قوة تسحب جانباً بمئات الأرطال من الضغط. فيما يلي، أقوم بتفصيل الحسابات والمعايير ومواصفات الأجهزة الدقيقة التي تحتاجها لفهم ذلك بشكل صحيح - خاصةً إذا كنت تستورد كاميرات PTZ من الصين وتنشرها في مناطق الرياح الأمريكية.

كيف يمكنني حساب حمولة الرياح (معامل السحب) لـ 40X PTZ الخاص بي على ارتفاع 30 قدمًا؟

لقد قمت بتركيب كاميرا PTZ 40X على ارتفاع 30 قدمًا مرة واحدة دون تشغيل أرقام حمل الرياح. انثنى الحامل في أول عاصفة كبيرة. لن يحدث ذلك مرة أخرى.

لحساب حمل الرياح، اضرب ضغط الرياح عند ارتفاع التركيب في معامل سحب الكاميرا ومساحتها الأمامية. أو استخدم قيمة وكالة حماية البيئة الخاصة بالشركة المصنعة مباشرةً. تحسب وكالة حماية البيئة بالفعل معامل السحب، لذا يمكنك توصيله مباشرة في معادلات قوة الرياح القياسية.

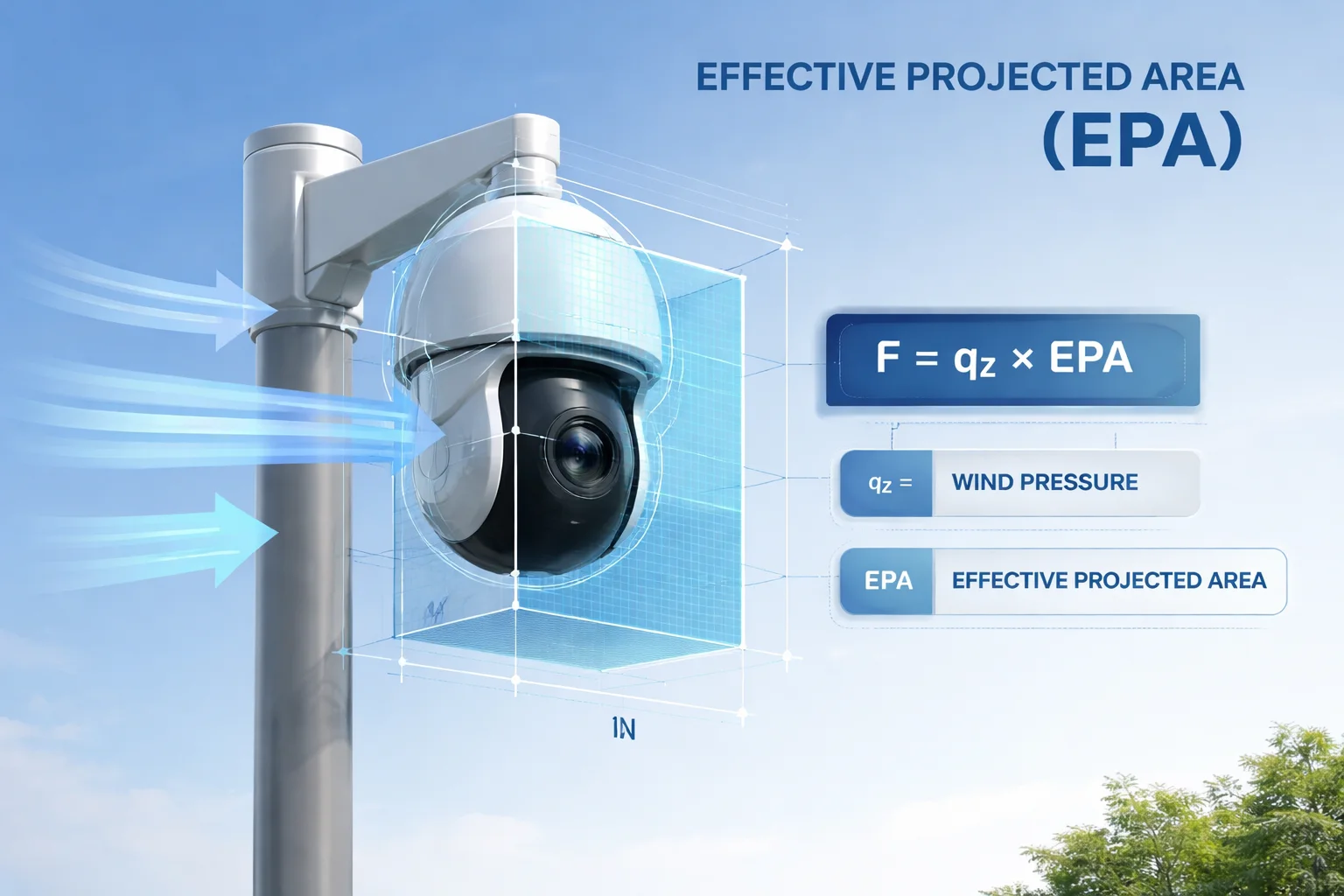

حساب حمل الرياح لكاميرا PTZ 40X PTZ على عمود طويل القامة

ما هي وكالة حماية البيئة وسبب أهميتها أكثر من الوزن

يرمز EPA إلى المساحة المسقطة الفعالة. وهي تقيس مقدار “تأثير الشراع” الذي تحدثه الكاميرا في الرياح. تلتقط كاميرا PTZ كبيرة الحجم 40X ذات مبيت كبير رياحاً أكثر من القبة الصغيرة. تجمع وكالة حماية البيئة بين المساحة الأمامية ومعامل السحب في رقم واحد. وهذا يوفر عليك خطوة في العمليات الحسابية.

تسرد معظم الشركات المصنعة للأعمدة في الولايات المتحدة أعمدتها حسب سعة EPA عند سرعة رياح معينة. على سبيل المثال، قد يسمح عمود SteadyMax الذي يبلغ طوله 25 قدمًا بقدرة 2.9 قدم مربع من مساحة EPA عند سرعة رياح 150 ميل في الساعة. تضيف الكاميرا والحامل وصندوق التوصيل وأي ملحقات أخرى إلى إجمالي سعة EPA على هذا العمود. للحصول على فهم كامل لحسابات EPA في تطبيقات حركة المرور والمراقبة، ارجع إلى مواصفات AASHTO LRFD للدعامات الإنشائية AASHTO LRFD ¹.

معادلة الحمل الأساسي للرياح

فيما يلي الصيغة المبسطة:

$P4T$F = q_z \times C_d \times A$$

أين:

• F = قوة الرياح على الكاميرا (رطل)
• س_ز = ضغط الرياح عند الارتفاع z (رطل لكل قدم مربع)
• ج_د = معامل السحب (عادةً 1.0-1.5 للأشكال الأسطوانية/الكروية)
• A = المساحة الأمامية للكاميرا والحامل (قدم مربع)

إذا كانت الشركة المصنعة تعطيك EPA، فإن EPA = C_d × A. فتصبح المعادلة

$P4T$F = q_z \times EPA$1T$

ضغط الرياح س_ز يتغير مع الارتفاع. عند ارتفاع 30 قدمًا، يكون ضغط الرياح أعلى منه عند ارتفاع 15 قدمًا. تعطيك جداول ASCE 7 القيم الدقيقة. وتوفر لك الجداول معيار ASCE 7 لأحمال الرياح على الهياكل ² هو المصدر الموثوق لمعاملات الضغط هذه. ولتقدير تقريبي، عند سرعة رياح تبلغ 100 ميل في الساعة، يبلغ q_z عند 30 قدمًا حوالي 21.4 رطل رطل مربع.

مثال عملي

لنفترض أن 40X PTZ الخاص بك يحتوي على هذه المواصفات:

المعلمة	القيمة	المصدر
الوزن الصافي للكاميرا	6.8 كجم (15 رطلاً)	ورقة بيانات الشركة المصنعة
قوس + وزن صندوق التوصيل + صندوق التوصيل	2.3 كجم (5 أرطال)	القياس
المنطقة الأمامية للكاميرا	0.55 قدم مربع	تقاس من أبعاد السكن
معامل السحب (C_d)	1.2	مقدرة لقبة PTZ الكروية PTZ القبة
وكالة حماية البيئة (ج_د × أ)	0.66 قدم مربع	محسوبة
ضغط الرياح عند 30 قدماً (100 ميل في الساعة)	21.4 رطل لكل قدم مربع	مرجع ASCE 7
قوة الرياح (F)	14.1 رطلاً	س_ز × وكالة حماية البيئة

عند سرعة 100 ميل في الساعة، تدفع الكاميرا 14.1 رطلاً من القوة الجانبية على العمود. يبدو ذلك صغيراً. لكن هذه القوة تؤثر على ارتفاع 30 قدماً. لذا فإن عزم الانحناء عند قاعدة العمود يساوي 14.1 × 30 = 423 قدم-رطل. والآن، أضف الآن الكتيفة EPA، والهوائي EPA، وأي معدات أخرى على العمود. تتراكم الأرقام بسرعة.

ماذا لو لم يوفر مورد PTZ الصيني الخاص بك وكالة حماية البيئة؟

لا تدرج معظم الشركات الصينية المصنعة للـ PTZ الصينية وكالة حماية البيئة في أوراق بياناتها. أتعامل مع هذا الأمر كل أسبوع. إليك ما يمكنك فعله. اسأل المورد عن أبعاد المبيت - الارتفاع والعرض والعمق وقطر القبة. ثم قم بتقدير المساحة الأمامية بنفسك. بالنسبة لقبة PTZ كروية الشكل، استخدم معادلة مساحة الدائرة (π × r²). بالنسبة للكاميرا ذات النمط الرصاصي، استخدم العرض × الارتفاع. اضرب في معامل السحب 1.2 للأشكال الدائرية أو 1.5 للأشكال المسطحة/الصناديق. يمنحك هذا تقديرًا متحفظًا لوكالة حماية البيئة.

في شركة Loyalty-Secu، نوفر بيانات وكالة حماية البيئة والرسومات الميكانيكية الكاملة لشركائنا من شركات التكامل. إذا لم يتمكن موردك الحالي من تزويدك بهذه البيانات، فهذا مؤشر خطر.

هل ستصمد دعامة التركيب القياسية أمام هبوب رياح بسرعة 100 ميل في الساعة في منطقة ساحلية؟

تلقيت مكالمة من شركة تكامل في فلوريدا بعد إعصار إيان. سقطت ثلاث كاميرات من الأعمدة. تعطلت الأقواس كانت الكاميرات بخير كانت الأقواس هي الحلقة الضعيفة.

لن تتحمل الدعامة القياسية خفيفة الوزن هبوب رياح بسرعة 100 ميل في الساعة في المناطق الساحلية. أنت بحاجة إلى ركيزة شديدة التحمل مصنوعة من الفولاذ المقاوم للصدأ 316 ومصممة لفئات سرعة الرياح الساحلية التي تتراوح بين 120-150 ميل في الساعة.

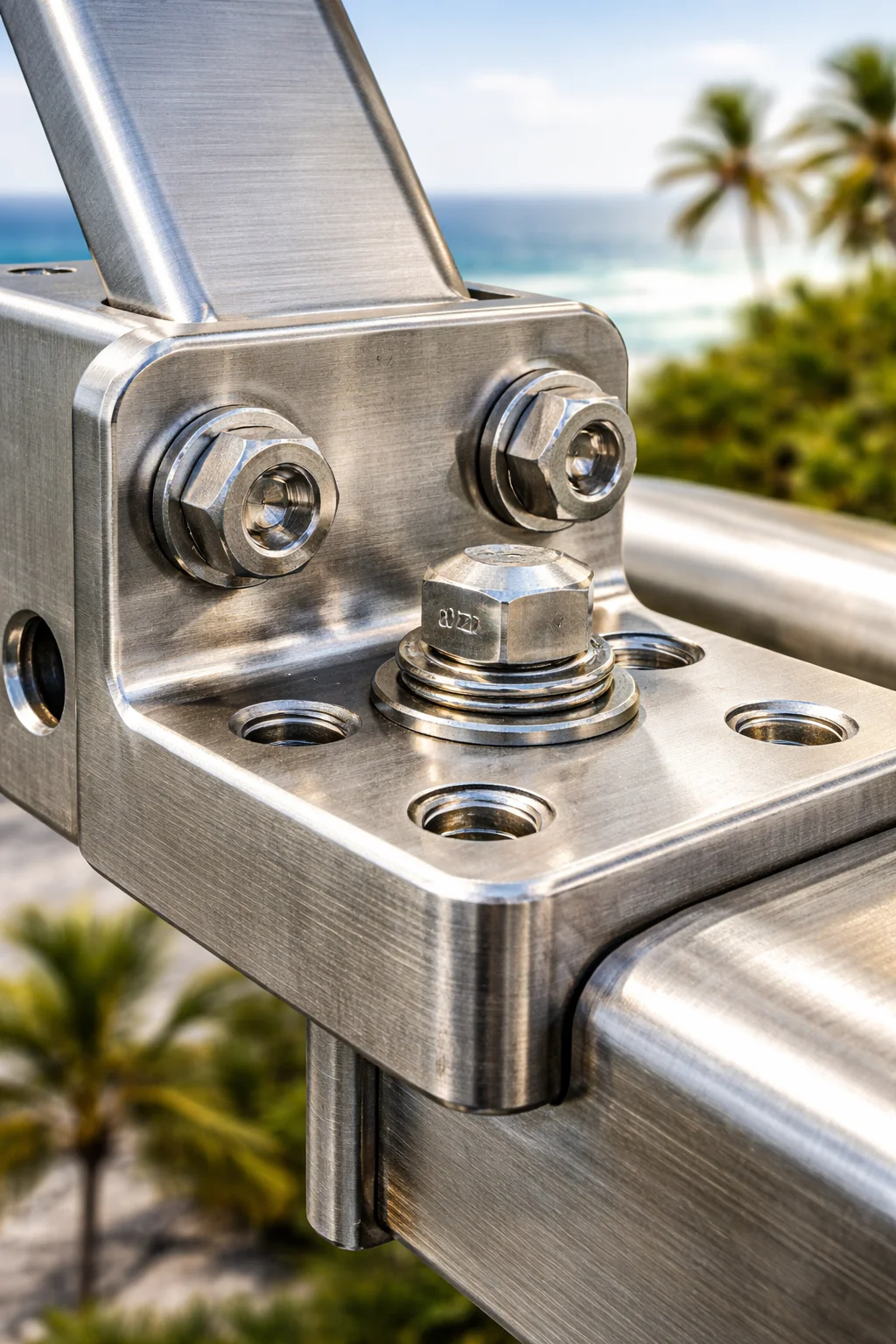

ركيزة PTZ من الفولاذ المقاوم للصدأ للخدمة الشاقة للمناطق الساحلية ذات الرياح

المناطق الساحلية تتطلب تصنيفات أعلى لسرعة الرياح

في الولايات المتحدة، تواجه المناطق الساحلية سرعات رياح تصميمية أعلى بكثير من المناطق الداخلية. تقسم خرائط الرياح ASCE 7 البلاد إلى مناطق. قد تتطلب تكساس الداخلية تصنيفات تتراوح بين 90-100 ميل في الساعة. ولكن يمكن أن تتطلب المناطق الساحلية في فلوريدا أو ساحل الخليج أو الضفاف الخارجية لولاية كارولينا الشمالية تصنيفات تتراوح بين 120 و150 ميل في الساعة. تحتاج بعض المناطق القريبة من الساحل إلى 170 ميلاً في الساعة أو أعلى. أما خرائط الوكالة الفيدرالية لإدارة الطوارئ الفيدرالية لسرعة الرياح الساحلية ³ مراجع أساسية لتحديد المتطلبات المحلية.

عادةً ما يتم اختبار ركيزة التثبيت “القياسية” من مورد عام للوزن الثابت فقط - ربما 20 أو 30 رطلاً. لا أحد يختبرها لقوة الرياح الجانبية عند سرعة 150 ميل في الساعة. هذه هي الفجوة التي تحدث فيها الأعطال.

AASHTO وتحميل الإعياء

وتنشر AASHTO - الرابطة الأمريكية لمسؤولي الطرق السريعة والنقل بالولاية - معايير للدعامات الهيكلية المستخدمة في تطبيقات المرور والمراقبة. إذا كانت الكاميرا مثبتة على عمود بجانب طريق سريع أو جسر، فيجب عليك أيضًا مراعاة تحميل التعب. تخلق الشاحنات الكبيرة انفجارات هوائية أثناء مرورها. وهذا يسبب اهتزازات متكررة عند مفصل الدعامة. وعلى مدار شهور، يمكن أن يؤدي هذا الاهتزاز إلى تشقق اللحامات أو فك البراغي. إن متطلبات تصميم إجهاد الهياكل الداعمة من AASHTO ⁴ تقديم إرشادات مفصلة.

بالنسبة للمنشآت المتاخمة للطرق السريعة، تتطلب منظمة AASHTO تحليل الإجهاد لهياكل الفئة الأولى. وهذا يعني أن الدعامة يجب أن تتعامل ليس فقط مع ذروة الرياح، ولكن أيضًا مع آلاف دورات الاهتزاز الصغيرة دون حدوث تشقق.

ما الذي تبحث عنه في القوس

إليك ما أتحقق منه قبل أن أوافق على شريحة لأي مشروع ساحلي:

• المادة: 316 من الفولاذ المقاوم للصدأ لمقاومة رذاذ الملح. لا تستخدم أبداً الفولاذ الكربوني المطلي بالقرب من الساحل. سوف يصدأ خلال 18-24 شهراً.
• سُمك الجدار: 3 مم كحد أدنى للذراع الرئيسي. والأسمك أفضل.
• نمط البرغي: أربعة براغي M10 أو 3/8″ على الأقل تربط الكتيفة بمحول العمود. لا يكفي مسمارين.
• مسمار مضاد للدوران أو مسمار مضاد للدوران أو برغي غاطس: يمنع الحامل من الدوران حول العمود تحت عزم الرياح.
• نقطة توصيل كابل الأمان: عروة أو حلقة مخصصة حيث يمكنك توصيل سلك أمان ثانوي.

إذا اشتريت كاميرا PTZ من الصين وكانت مزودة بحامل معدني خفيف الوزن مختومًا، استبدل هذا الحامل بشيء مصمم لمنطقة الرياح لديك. عادة ما تكون الكاميرا نفسها جيدة. دائماً ما يكون الحامل هو نقطة العطل.

طابق الحامل مع العمود، وليس الكاميرا فقط

يطابق العديد من المدمجين السناد مع وزن الكاميرا ويتوقفون عند هذا الحد. لكن الحامل يتصل أيضاً بالعمود. طريقة التوصيل مهمة. على الأعمدة المستديرة، يكون الربط (الربط) الفولاذي المقاوم للصدأ (الربط) هو المعيار. يجب ألا يقل عرض الشريط عن 1/2 بوصة (12.7 مم) وسمكه 0.030 بوصة. استخدم الفولاذ المقاوم للصدأ 316 في المناطق الساحلية. أحكم ربط مشبك الترس الدودي بعزم الدوران الموصى به من الشركة المصنعة. إذا قمت بإحكام أقل من اللازم، يمكن أن تنزلق الكاميرا لأسفل أو تدور على العمود أثناء العاصفة.

هل يمكنني الحصول على تقرير تحليل الإجهاد الهيكلي لمفاصل تركيب الكاميرا؟

لقد طلبت ذات مرة من أحد موردي الميزانية تقرير تحليل الإجهاد. أرسلوا لي ملف PDF تسويقي بدون بيانات هندسية. وقد أخبرني ذلك بكل ما أحتاج إلى معرفته عن جودتها.

نعم، يمكنك ويجب عليك طلب تقرير تحليل الإجهاد الهيكلي. يغطي التقرير المناسب الحمل الساكن، وعزم الانحناء الناتج عن الرياح، وإجهاد قص البراغي وقدرة وصلة اللحام. يمكن لأي صانع أو مهندس إنشائي جاد أن يقدم تقريرًا يعتمد على طرق AISC أو AASHTO.

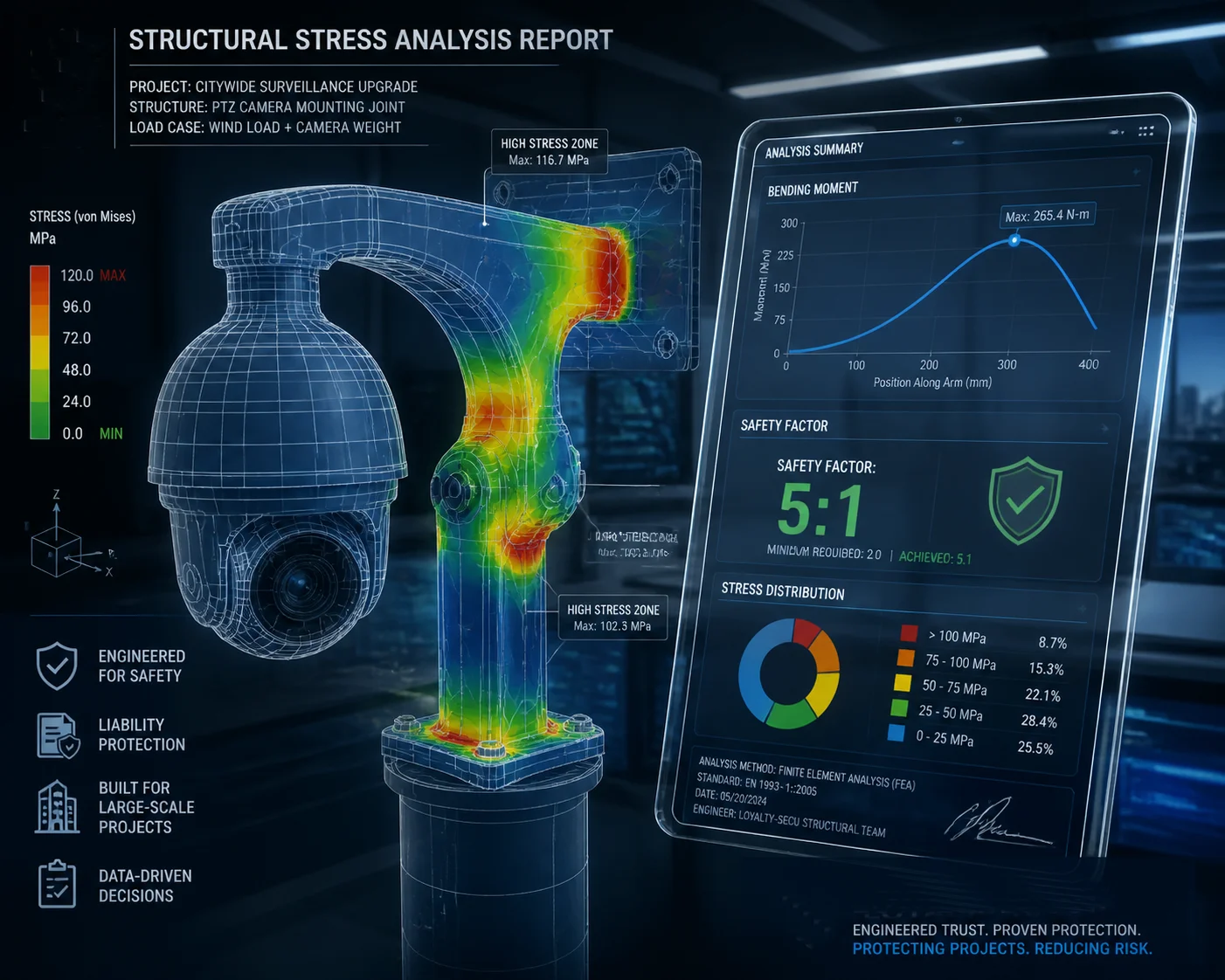

تقرير تحليل الإجهاد الهيكلي لمفصل تركيب كاميرا PTZ

لماذا تحتاج إلى هذا التقرير

تقرير تحليل الإجهاد ليس مجرد عمل ورقي. فهو يحميك قانونيًا وماليًا. إذا سقطت كاميرا من على عمود وتسببت في إصابة شخص ما، فإن أول سؤال يطرحه المحامي هو “هل قمت بالتحقق من أن نظام التثبيت تم تقييمه للظروف؟ بدون التوثيق، فإنك تتحمل كل المسؤولية.

في العديد من الولايات القضائية الأمريكية، خاصةً بالنسبة للمشاريع الحكومية أو مشاريع وزارة النقل، يجب عليك تقديم الحسابات الهندسية كجزء من طلب التصريح. لن يوافق مفتش المبنى على التركيب بدونها.

ما يجب أن يتضمنه التقرير الجيد

يجب أن يغطي تحليل الإجهاد الهيكلي الكامل لنظام تركيب PTZ هذه العناصر على الأقل:

• مدخلات التحميل: وزن الكاميرا، ووزن الحامل، ووزن الحامل، ووزن الملحقات، وقيم وكالة حماية البيئة، وسرعة الرياح التصميمية، وارتفاع التركيب، وعامل العاصفة.
• عزم الانحناء عند مفصل التركيب: عادة ما يكون هذا هو وضع الفشل الحرج. وتشهد الوصلة التي تلتقي فيها الكتيفة مع محول العمود أعلى ضغط.
• قص البراغي وإجهاد الشد: يجب أن يتعامل كل مسمار مع حصته من الحمل. يجب أن يوضح التقرير الإجهاد المحسوب مقابل السعة المقدرة للمسمار.
• سعة اللحام (إن وجدت): إذا كانت الدعامة تستخدم وصلات ملحومة، يجب أن يتحقق التقرير من حجم اللحام ونوعه مقابل القوى المطبقة.
• عامل الأمان: يجب أن يذكر التقرير عامل الأمان لكل مكون حرج. يعتبر الحد الأدنى 4:1 هو المعيار القياسي للمعدات العلوية وفقًا لإرشادات إدارة السلامة والصحة المهنية. يتطلب العديد من المحددين 5:1.

للإشارة، فإن دليل المعهد الأمريكي للإنشاءات الفولاذية (AISC) للإنشاءات الفولاذية ⁵ يوفر طرق الحساب الأساسية لمكونات الفولاذ الإنشائية المستخدمة في أنظمة التركيب.

كيفية الحصول على واحدة

لديك ثلاثة خيارات:

1. اسأل الشركة المصنعة للكاميرا أو الحامل. تمتلك الشركات المصنعة ذات السمعة الطيبة هذه البيانات. في شركة Loyalty-Secu، يمكننا توفير وثائق الحمولة الميكانيكية للأقواس وأغطية PTZ الخاصة بنا.
2. استعن بمهندس إنشائي مرخص (PE). بالنسبة للمشاريع الكبيرة أو أعمال وزارة النقل، غالبًا ما يكون ذلك مطلوبًا. سيختم خبير فني مختص الحسابات. ويحمل هذا الختم وزناً قانونياً.
3. استخدم بيانات الشركة المصنعة للعمود. تنشر شركات مثل StrongPoles جداول تحميل مفصلة. إذا كانت معداتك تقع ضمن حدود وكالة حماية البيئة والوزن المقدرة لها، فإن بياناتها المنشورة بمثابة التحقق الهيكلي.

مكون التقرير	ما الذي يخبرك به	ما أهمية ذلك
عزم الانحناء عند المفصل	أقصى عزم دوران يمكن للمفصل تحمله	يمنع انكسار ذراع الحامل في الرياح
إجهاد قص البراغي	ما إذا كانت البراغي يمكن أن تتحمل القوة الجانبية	يمنع تعطل المزلاج وسقوط الكاميرا
سعة اللحام	قوة الوصلات الملحومة	يمنع التشقق في طبقات اللحام
عامل الأمان	مقدار الهامش الموجود فوق الحمولة المقدرة	يفي بمتطلبات OSHA وAASHTO
تقدير العمر الافتراضي للتعب	كم عدد دورات التحميل قبل الفشل	ضروري لتركيبات الطرق السريعة والجسور

لا تتخطى هذه الخطوة. يمكن أن تنقذك المراجعة الهندسية $200 من مطالبة مسؤولية $200,000.

ما هو سمك كابل الأمان الموصى به لكاميرات PTZ الصناعية الثقيلة؟

أقوم دائماً بتثبيت كابلات الأمان. حتى على الأقواس التي أثق بها. لأن الأقواس لا تتعطل ببطء - بل تتعطل كلها مرة واحدة، وتسقط الكاميرا على ارتفاع 30 قدمًا على أي شيء بالأسفل.

بالنسبة لكاميرات PTZ الصناعية الثقيلة التي تزن من 8-15 كجم (18-33 رطلاً) مع عامل أمان بنسبة 5:1، استخدم كابل أمان من الفولاذ المقاوم للصدأ 316 بقطر لا يقل عن 3/16 بوصة (4.8 مم). يوفر ذلك قوة كسر مقدرة تتراوح بين 800 و1000 رطل تقريبًا، وهو ما يتجاوز بكثير متطلبات الحمل الثابت.

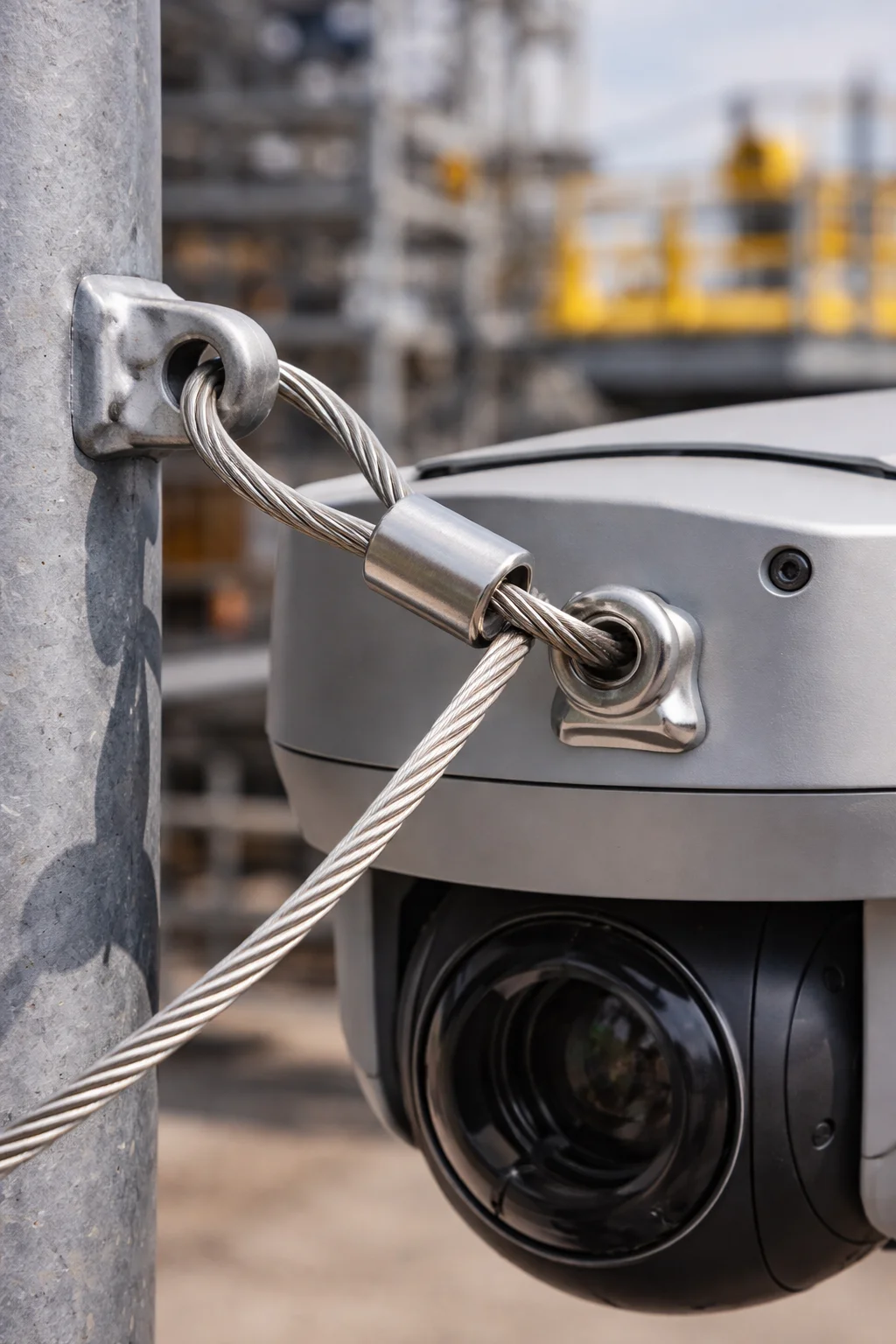

كابل أمان من الفولاذ المقاوم للصدأ لتثبيت كاميرا PTZ على العمود

لماذا لا يكون كابل الأمان اختياريًا

في الولايات المتحدة، تشترط إدارة السلامة والصحة المهنية وإدارة السلامة والصحة المهنية وجود نظام احتجاز ثانوي لأي معدات مثبتة في المناطق التي قد يسير فيها الأشخاص أو يعملون في الأسفل. كابل الأمان هو أبسط طريقة لتلبية هذا الشرط. إذا تعطلت الحامل الرئيسي - بسبب التآكل أو تآكل المعدن أو وجود مسمار مفكوك - فإن كابل الأمان يلتقط الكاميرا قبل سقوطها. إن متطلبات الاحتفاظ بالمعدات العلوية الخاصة بإدارة السلامة والصحة المهنية (29 CFR 1910.66) ⁶ تنطبق على معدات المراقبة المثبتة بشكل دائم على ارتفاعات عالية.

هذا ليس نظرياً. لقد رأيت شخصيًا كاميرات تسقط من الأعمدة بعد العواصف الجليدية، وبعد تآكل الدعامات، وبعد أخطاء في التركيب. في كل الحالات، بقيت الكاميرات المزودة بكابلات أمان على العمود. أما تلك التي لم تكن مزودة بكابلات أمان فقد أصبحت مقذوفات.

كيفية قياس حجم كابل الأمان

معادلة التحجيم واضحة ومباشرة:

$1T1T$RTRequired \ قوة الكابل = (وزن الكاميرا + وزن القوس + وزن القوس + الملحقات) \أضعاف عامل الأمان$1T1T1T4T4T

بالنسبة لإعداد PTZ ثقيل نموذجي:

• كاميرا: 15 رطلاً
• قوس: 5 أرطال
• الملحقات (صندوق التوصيل، واقي الشمس): 3 أرطال
• الإجمالي: 23 رطلاً
• عامل الأمان 5x
• قوة الكابل المطلوبة: 115 رطلاً كحد أدنى

يتميز كابل من الفولاذ المقاوم للصدأ مقاس 3/16 بوصة 316 بقوة كسر تبلغ حوالي 900 رطل. وهذا يمنحك هامش 8:1 تقريبًا على شرط 5:1. هذا جيد. أنت تريد هامشًا إضافيًا لأن الكابل يجب أن يمتص أيضًا حمل الصدمة إذا سقطت الكاميرا فجأة والتقطها الكابل. يمكن أن تكون أحمال الصدمات الديناميكية أعلى من الأحمال الثابتة بمقدار 2-3 مرات.

مواد الكابلات والأجهزة

المكوّن	المواصفات الموصى بها	الملاحظات
مادة الكابل	316 فولاذ مقاوم للصدأ، هيكل 7×19	7×19 مرنة وقوية؛ 316 تقاوم التآكل الناتج عن الملح
قطر الكابل	3/16 بوصة (4.8 مم) كحد أدنى	للكاميرات التي يصل وزنها الإجمالي للنظام حتى 33 رطلاً
الكشتبانات	316 فولاذ مقاوم للصدأ	يحمي الكابل من الانحناءات الحادة عند نقاط التوصيل
الحلقات / أكمام التدوير	نحاس أو 316 غير قابل للصدأ	يجب أن تكون معقوصة بشكل صحيح باستخدام أداة التثبيت، وليس مجرد مشبك
نقطة التثبيت على العمود	مسمار عبر البرغي أو مسمار العين الملحوم	يجب أن تكون مستقلة عن الشريحة الرئيسية

للحصول على تقنيات إنهاء الكابلات المناسبة، ارجع إلى كتيب المجلس الفني للحبل السلكي عن التبييض والعقص ⁷.

نصائح التثبيت

بعض القواعد التي أتبعها في كل مهمة

• أبقِ الكابل قصيراً. يجب أن لا يسمح الكابل بأكثر من 6-12 بوصة من السقوط الحر قبل أن تلتقط الكاميرا. الكابل الأطول يعني حمل صدمة أكبر.
• قم بتوصيل الكابل بالعمود وليس بالحامل. إذا تعطلت الحاملة، يجب أن يظل الكابل متصلاً بشيء صلب. استخدم مسمار عابر منفصل أو طريقة الالتفاف حول العمود.
• الفحص سنوياً. حتى الفولاذ المقاوم للصدأ 316 يمكن أن يتحلل بمرور الوقت، خاصةً في البيئات الصناعية التي تتعرض للمواد الكيميائية. تحقق من الخيوط المكسورة والتآكل والحلقات المفكوكة.
• حلقة من خلال مبيت الكاميرا. تحتوي العديد من كاميرات PTZ على نقطة توصيل كابل أمان على المبيت. قم بتمرير الكابل من خلالها. إذا لم تكن هناك نقطة توصيل، قم بلف الكابل حول قاعدة تركيب الكاميرا وقم بتثبيته بحلقة مثبتة بشكل صحيح.

للاطلاع على الإرشادات الخاصة بفحص الكابلات المصنوعة من الفولاذ المقاوم للصدأ ومعايير السحب من الخدمة، انظر معيار الرابطة الوطنية لمهندسي التآكل (NACE) SP0177 للأجواء البحرية والساحلية ⁸.

في شركة Loyalty-Secu، تشتمل جميع كاميرات PTZ الخارجية شديدة التحمل لدينا على نقطة توصيل كابل أمان على الغلاف. كما نقدم أيضًا مواصفات الكابلات الموصى بها في أدلة التثبيت الخاصة بنا. إذا كان مورد كاميرات PTZ الحالي لا يوفر ذلك، فاطلب منهم إضافته. إنها ميزة صغيرة تمنع وقوع حوادث خطيرة.

الخاتمة

توقف عن المطابقة بالوزن فقط. احسب وكالة حماية البيئة، وتحقق من سرعات الرياح المحلية، وطبق عامل أمان بنسبة 5:1، وقم دائمًا بتركيب كابل أمان من الفولاذ المقاوم للصدأ 316. لمزيد من الإرشادات الإضافية حول اختيار العمود، ارجع إلى جداول سعة حمولة العمود SteadyMax لتركيبات PTZ ⁹. عند استيراد الكاميرات من الصين، فإن معيار تركيب أعمدة الاتصالات T1.319 T1.319 الصادر عن المعهد الوطني الأمريكي للمعايير (ANSI) ¹⁰ يوفر أحمالًا مرجعية مفيدة.

---

1. مواصفات AASHTO LRFD للدعامات الهيكلية لمعدات المراقبة. ︎↩︎ 2. حسابات حمل الرياح ASCE 7 للمنشآت على ارتفاعات مختلفة. ︎↩︎ 3. خرائط الوكالة الفيدرالية لإدارة الطوارئ الفيدرالية لسرعة الرياح الساحلية للامتثال لقوانين البناء. ︎↩︎ 4. متطلبات تصميم إجهاد الهياكل الداعمة للطرق السريعة التي وضعتها الهيئة الاتحادية للطرق السريعة (FHWA AASHTO). ︎↩︎ 5. دليل الإنشاءات الفولاذية AISC لحسابات الأحمال الإنشائية. ︎↩︎ 6. متطلبات الاحتفاظ الثانوي بالمعدات العلوية للمعدات العلوية 29 CFR 1910.66 OSHA. ︎↩︎ 7. دليل المجلس الفني للحبال السلكية لتبديل الكابلات وإنهائها. ︎↩︎ 8. معايير التآكل NACE SP0177 للفولاذ المقاوم للصدأ في البيئات البحرية. ︎↩︎ 9. جداول سعة تحميل عمود SteadyMax لتركيب كاميرا PTZ. ︎↩︎ 10. ANSI T1.319 الأحمال المرجعية القياسية لتركيب أعمدة الاتصالات ANSI T1.319. ︎↩︎
