He visto morir demasiadas cámaras después de una tormenta eléctrica en Florida. El puerto de vídeo es casi siempre el punto débil. Y la mayoría de los compradores nunca comprueban el índice de sobretensión real antes de que sea demasiado tarde.
En las regiones de EE.UU. expuestas a tormentas, los puertos de vídeo de las cámaras PTZ deben cumplir como mínimo los siguientes requisitos IEC 61000-4-5 Nivel 4 1 nominal. Esto significa que el puerto debe soportar una sobretensión de 4 kV y una corriente de impulso de 2 kA (forma de onda de 8/20μs). Sin este nivel, las cámaras situadas en zonas con muchos rayos corren un alto riesgo de avería.

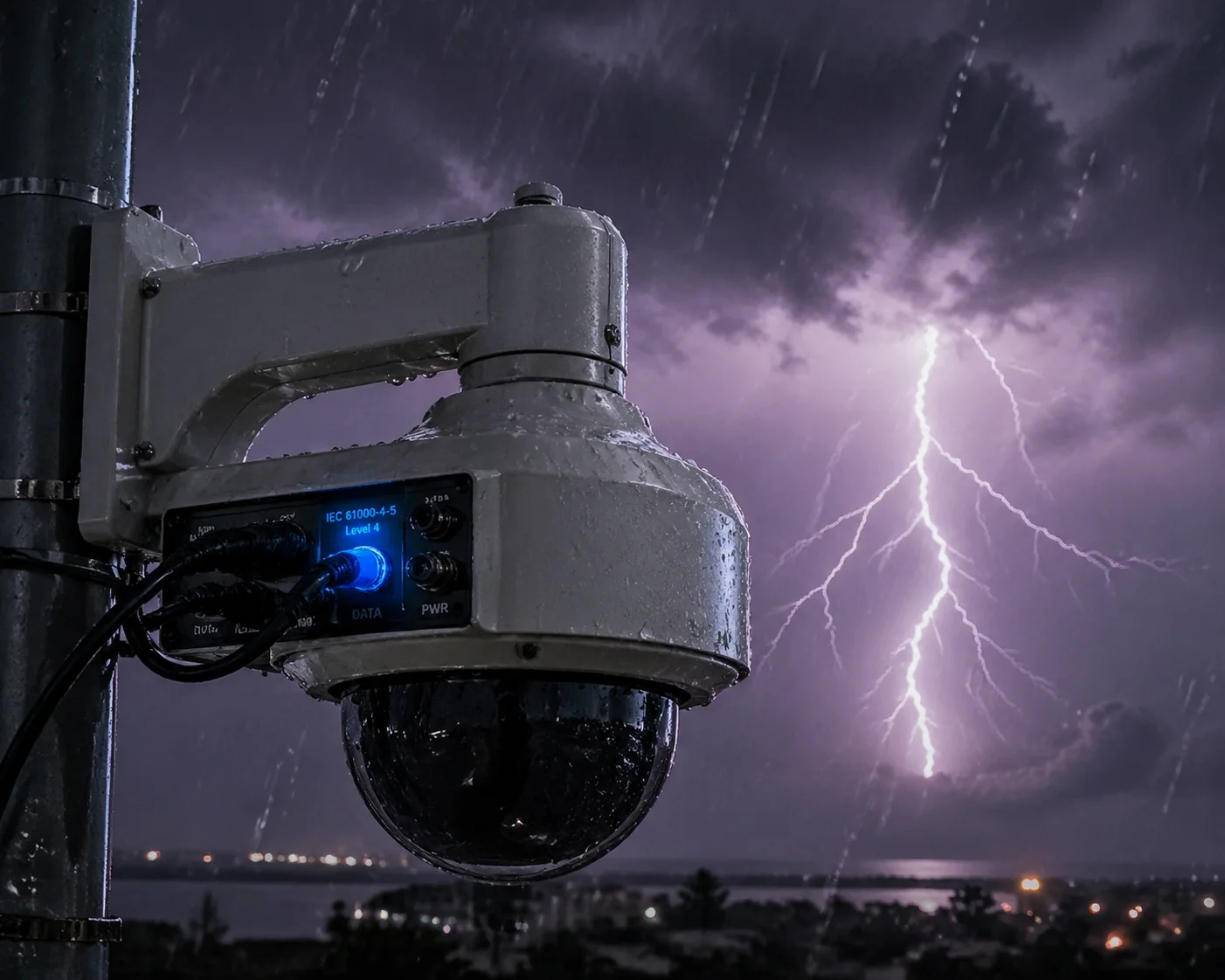

Protección contra rayos de la cámara PTZ Puerto de vídeo Clasificación de sobretensión
A continuación, desglosaré las preguntas del mundo real que escucho de integradores como David Miller cada semana. Hablaremos de la supervivencia a las sobretensiones, la protección de los tendidos PoE, el diseño de las tomas de tierra y lo que ocurre cuando cae un rayo. Todas las respuestas proceden de años de construcción de cámaras PTZ para los entornos exteriores más duros del planeta.
Índice
¿Puede mi cámara sobrevivir a una sobretensión de 6KV durante una tormenta eléctrica típica de Florida?
Esta es la pregunta que más me hacen los integradores de Florida. Ya han perdido equipos. Quieren una respuesta directa, no un número de marketing en una hoja de datos.
La mayoría de las cámaras no pueden sobrevivir a una sobretensión directa de 6 kV en el puerto de vídeo sin protección externa contra sobretensiones. Una cámara PTZ bien diseñada cumple internamente con la norma IEC 61000-4-5 Nivel 4, soportando hasta 4kV. Para los eventos de 6 kV comunes en Florida, se necesita tanto una protección interna fuerte como una externa. SPD 2 trabajando juntos.
Cámara PTZ 6KV supervivencia tormenta eléctrica Florida
Por qué 4KV es sólo el aprobado
Seré directo. Muchas marcas de cámaras imprimen en sus cajas “6KV de protección contra rayos”. Pero cuando se profundiza en el informe de la prueba, ese número a menudo sólo cubre modo común sobretensiones. Modo común significa que el pico viaja entre el cable de señal y tierra. Es la prueba más fácil de superar.
El verdadero asesino en Florida es modo diferencial sobretensión. Aquí es donde el pico viaja entre los dos conductores de señal. Las sobretensiones de modo diferencial transportan más energía al chip. Queman el sensor CMOS y el chip PHY del puerto Ethernet. Y la mayoría de las cámaras baratas no se prueban para esto en absoluto.
Así es como se desglosan los niveles de la norma IEC 61000-4-5 para los puertos de comunicación:
| Nivel IEC 61000-4-5 | Tensión en modo común | Tensión en modo diferencial | Caso típico |
|---|---|---|---|
| Nivel 1 | 0,5 kV | 0,25 kV | Interior, tendidos de cable cortos |
| Nivel 2 | 1,0 kV | 0,5 kV | Interior, exposición moderada |
| Nivel 3 | 2,0 kV | 1,0 kV | Exteriores, zonas urbanas |
| Nivel 4 | 4,0 kV | 2,0 kV | Exteriores, regiones propensas a tormentas |
El nivel 4 es el mínimo que recomiendo para cualquier cámara desplegada en exteriores en el sureste de Estados Unidos. Pero el Nivel 4 por sí solo no garantiza la supervivencia frente a un evento de 6kV. El impacto de un rayo cercano en un poste de la red eléctrica puede transmitir fácilmente 6 kV o más a un cable largo.
La solución en dos fases

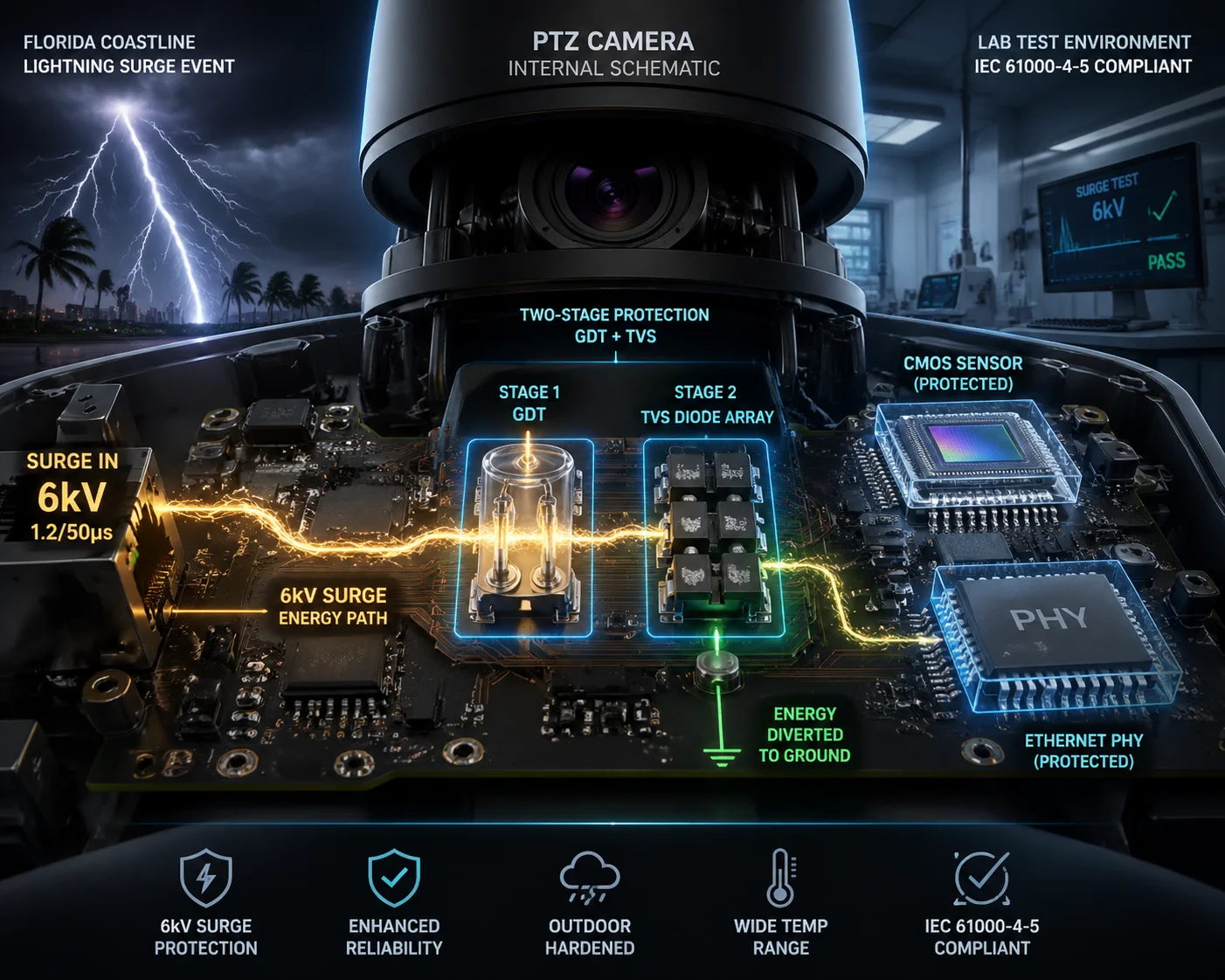

Por eso siempre le digo a David y a otros integradores: la protección interna de la cámara es sólo la mitad del trabajo. Dentro de nuestras cámaras PTZ, utilizamos un GDT + TVS Circuito de protección de dos etapas en los puertos de vídeo y Ethernet. El tubo de descarga de gas (GDT) absorbe primero la gran energía. A continuación, el diodo TVS reduce la tensión restante a un nivel seguro en menos de un nanosegundo.
Pero incluso con este diseño, una sobretensión de 6 kV procedente de un golpe directo cercano puede sobrecargar los componentes internos si no hay un SPD externo en el cable. El SPD externo se encarga de la primera onda. El circuito interno maneja lo que consigue pasar. Juntos, le proporcionan una auténtica supervivencia a 6 kV.
Qué preguntar a su proveedor
Solicite el informe de ensayo real de la norma IEC 61000-4-5. No una hoja de marketing. Busque el nivel de prueba, el modo (común o diferencial) y el número de impulsos de sobretensión aplicados. Si el proveedor no puede proporcionárselo, aléjese.
¿Necesito instalar protectores de sobretensión adicionales para mis líneas PoE de larga distancia?
He visto a integradores saltarse el SPD externo para ahorrarse $50 por cámara. Luego pierden un NVR de $3.000 y dos días de mano de obra para sustituirlo. Esas matemáticas nunca salen bien.
Sí, es absolutamente necesario contar con protectores externos contra sobretensiones para tendidos PoE de larga distancia en zonas propensas a tormentas. Cualquier cable Ethernet exterior de más de 30 metros actúa como una antena para sobretensiones inducidas por rayos. A UL 497B 3-El SPD PoE en la entrada del edificio no es opcional, sino que es obligatorio por ley. NFPA 780 4 y NEC Artículo 800 5.

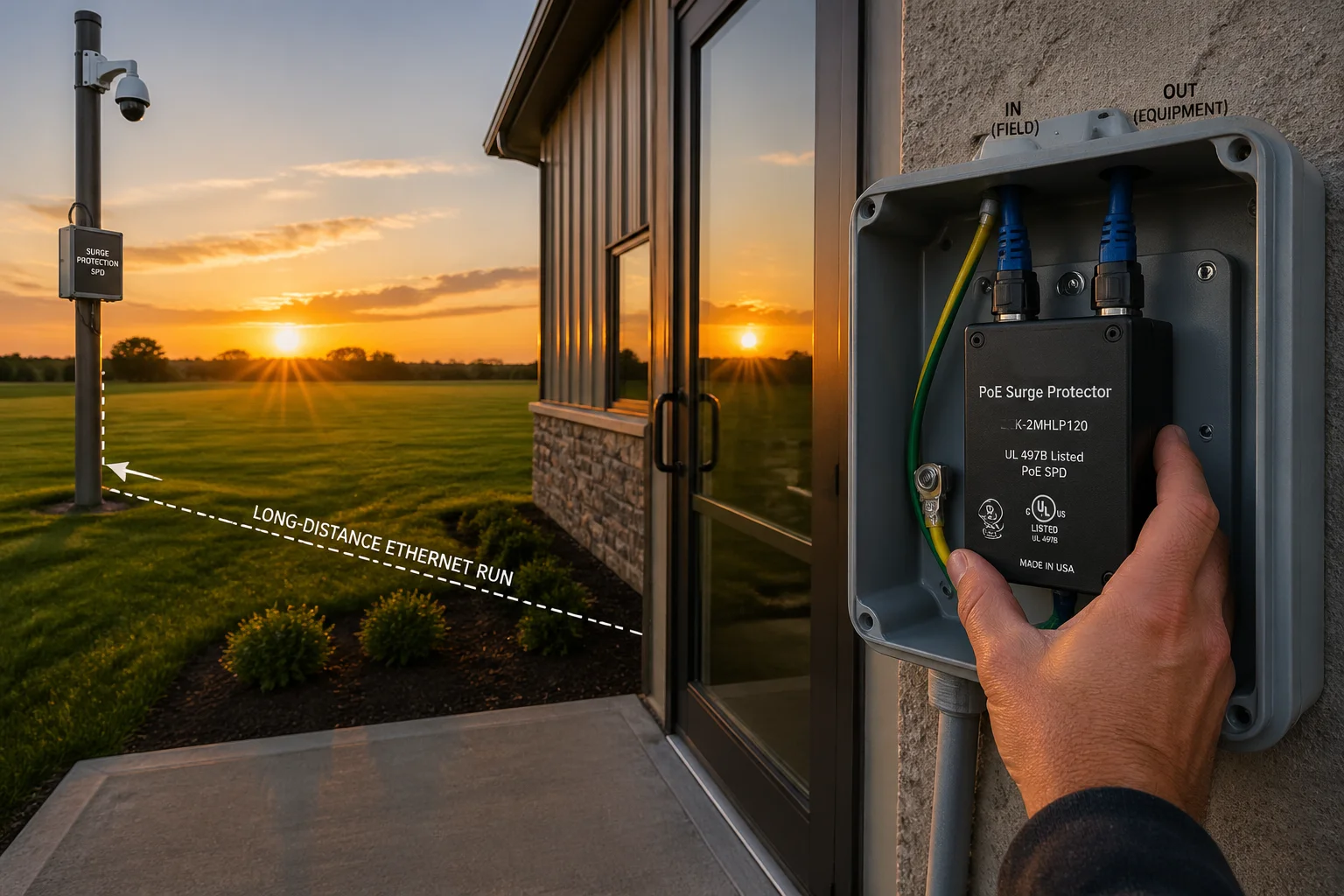

Protector contra sobretensiones PoE de larga distancia para cámaras de exterior
Por qué los cables largos son imanes para los rayos
Un cable que recorre 100 metros desde una cámara montada en un poste hasta su sala de servidores es un largo conductor expuesto al aire libre. Cuando cae un rayo en un radio de unos cientos de metros, crea un campo electromagnético que cambia rápidamente. Ese campo induce tensión en el cable. Cuanto más largo sea el cable, más tensión captará.
Esto no es teoría. Es física básica. Y es la razón por la que el artículo 800 del NEC exige que todos los cables de comunicación exteriores estén conectados al sistema de electrodos de puesta a tierra del edificio en el punto de entrada. Al código no le importa si su cámara dice “6KV protected” en la etiqueta. Si el cable entra en su edificio sin un SPD, está infringiendo el código y poniendo en riesgo toda su red.
Protección doble: La jugada inteligente
Siempre recomiendo protección de doble extremo para tendidos de cámaras exteriores. Esto significa un SPD en el extremo de la cámara (en el poste o soporte) y un SPD en la entrada del edificio por donde entra el cable.
He aquí por qué. Si sólo coloca un SPD en el lado del edificio, la sobretensión sigue golpeando primero a la cámara. La protección interna de la cámara recibe todo el impacto cada vez. Durante todo un verano en Florida, esto supone docenas de sobretensiones. Incluso los buenos diodos TVS se degradan después de repetidos impactos. Finalmente, la cámara muere.
Con la protección de doble extremo, el SPD del lado del poste elimina la mayor parte de la energía antes incluso de que llegue a la cámara. El circuito interno de la cámara se encarga sólo de la residual. Esto prolonga la vida útil de la cámara durante años.
Qué buscar en un SPD PoE
No todos los SPD son iguales. Esto es lo que compruebo antes de recomendar uno:
| Característica | Especificaciones mínimas para zonas propensas a tormentas | Por qué es importante |
|---|---|---|
| Corriente de sobretensión (8/20μs) | 10 kA por línea | Maneja sobretensiones realistas inducidas por rayos |
| Nivel de protección de tensión (Arriba) | ≤ 40V (para líneas de datos PoE) | Mantiene la tensión fijada por debajo del umbral de daño del puerto |
| Soporte PoE | Paso a través de IEEE 802.3af/at/bt | No bloquea la alimentación de la cámara |
| Listado | UL 497B | Requerido por NEC para circuitos de comunicación |
| Tiempo de respuesta | < 1 ns (etapa TVS) | Suficientemente rápido para proteger chips Ethernet PHY sensibles |
Si David me pregunta: “¿Puedo prescindir del SPD y confiar sólo en la protección integrada de la cámara?”, mi respuesta es siempre la misma: puedes, pero volverás a la escalera antes de lo que crees. Y el tiempo en la escalera en un campo remoto cuesta mucho dinero.
¿Cómo protege la PCB interna el diseño de conexión a tierra del cuerpo de la cámara?
He visto cámaras perfectamente buenas quemarse porque el instalador utilizó un soporte de plástico sin toma de tierra. La cámara tenía una gran protección interna contra sobretensiones. Pero la energía no tenía adónde ir.
El diseño de la conexión a tierra del cuerpo de la cámara crea una ruta de baja impedancia para que la energía de la sobretensión fluya a tierra, evitando por completo la placa de circuito impreso interna. Una conexión a tierra adecuada -con menos de 4 ohmios de impedancia- desvía la corriente inducida por los rayos lejos del sensor CMOS, el chip PHY y otros componentes sensibles antes de que puedan resultar dañados.
El camino de tierra lo es todo
Piénselo de este modo. Cuando una sobretensión entra por el puerto de vídeo, el diodo TVS del interior de la cámara intenta derivar esa energía a tierra. Pero “tierra” en el PCB es sólo un rastro de cobre. Esa traza se conecta a la carcasa de la cámara. La carcasa se conecta al soporte de montaje. El soporte se conecta al poste. Y el poste se conecta a la toma de tierra.
Si algún eslabón de esa cadena presenta una resistencia elevada, la energía no puede fluir con suficiente rapidez. Retrocede. Y encuentra otro camino - a través del sensor CMOS, a través del procesador, a través de la fuente de alimentación. Es entonces cuando las cosas arden.
Qué significa realmente 4 ohmios
El objetivo de resistencia a tierra de 4 ohmios no es aleatorio. Proviene de la práctica estándar de protección contra rayos utilizada en NFPA 780 y Directrices del IEEE 6. Con 4 ohmios o menos, la toma de tierra puede absorber y desviar miles de amperios en microsegundos sin crear una subida de tensión peligrosa en la cámara.
Esto es lo que les digo a los instaladores: coge un comprobador de resistencia de tierra antes de terminar el trabajo. Si la lectura es superior a 4 ohmios, añada una varilla de toma de tierra o utilice un compuesto de mejora de la toma de tierra. No haga conjeturas. Mídelo.
Descarga sincronizada de tres puertos
Una cámara PTZ suele tener tres puntos de entrada de energía de sobretensión:
- Puerto de alimentación de 120 V / 24 V CA
- Puerto de datos de vídeo / Ethernet
- Puerto de control RS-485
Los tres deben ser capaces de descargar la energía de la sobretensión al mismo tiempo, a la misma tierra. Si un puerto tiene una protección fuerte pero otro no, la sobretensión encuentra el puerto débil y entra por ahí. Esto es lo que los ingenieros llaman el “efecto cubo”. Su protección es tan fuerte como el puerto más débil.
En Loyalty-Secu, diseñamos los tres puertos con matrices TVS emparejadas que comparten un plano de tierra común en la placa de circuito impreso. Esto significa que cuando llega una sobretensión, los tres puertos se bloquean al mismo tiempo y toda la energía fluye al mismo punto de tierra. No hay entrada por la puerta trasera.
Especificaciones del cable de tierra para instalaciones expuestas a tormentas
Recomiendo utilizar Hilo de cobre multifilar de calibre 10 AWG o superior para la conexión a tierra entre el soporte de la cámara y la toma de tierra del edificio. El cable macizo es más difícil de manejar en un poste y puede romperse con el tiempo debido a las vibraciones. El cobre multifilar es flexible, mantiene una baja resistencia y dura décadas a la intemperie.
Además, asegúrese de que el cable de tierra toma el camino más corto posible a tierra. No lo enrolles. No lo coloque junto al cable de señal en distancias largas. Un trayecto recto y corto ofrece la impedancia más baja y la descarga más rápida.
¿Cuál es la política de garantía si mi cámara resulta dañada por una sobrecarga eléctrica?
Entiendo este miedo. David compra 50 cámaras para un proyecto de autopista y una tormenta de verano se lleva por delante 12 de ellas. ¿Quién paga? La respuesta depende del proveedor y de cómo se haya instalado el sistema.
La mayoría de las garantías de las cámaras no cubren los daños directos causados por rayos, ya que éstos se clasifican como casos de fuerza mayor. Sin embargo, un fabricante responsable cubrirá los daños por sobretensión si la cámara falla por debajo de su nivel nominal IEC 61000-4-5. En Loyalty-Secu, trabajamos con los integradores caso por caso y proporcionamos un análisis detallado del fallo para determinar la causa.
política de garantía de la cámara sobretensión eléctrica daños causados por rayos
La zona gris de la garantía
Los daños causados por los rayos se sitúan en una zona gris para casi todos los fabricantes de productos electrónicos. El principal problema es demostrar si la sobretensión que mató a la cámara estaba dentro del nivel de protección nominal o lo superaba con creces.
Si una cámara está clasificada para IEC 61000-4-5 Nivel 4 (4kV) y muere por un evento de 2kV, se trata de un defecto del producto. La garantía debería cubrirlo. Pero si un rayo directo envía 30 kV al cable, no hay cámara en el mundo que sobreviva a eso. Y ningún fabricante honesto puede garantizarlo.
Aquí es donde importa la documentación. Siempre le digo a David: lleva un registro. Haz fotos de la instalación. Guarda los números de modelo de los SPD. Documenta las lecturas de resistencia de puesta a tierra. Si llega una reclamación, estas pruebas nos ayudarán a determinar rápidamente la causa raíz.
Qué debe ofrecer un buen proveedor
Esto es lo que diferencia a un verdadero socio fabricante de un vendedor de cajas:
| Aspecto de la garantía | Vendedor de cajas | Fabricante dirigido por I+D (como Loyalty-Secu) |
|---|---|---|
| Cobertura de daños por sobretensión | “No cubierto, acto de Dios” | Caso por caso con análisis de fallos |
| Disponibilidad de los informes de las pruebas | Genérico o no disponible | Informe completo IEC 61000-4-5 por modelo |
| Guía de instalación | Ninguno | Especificaciones de conexión a tierra, recomendaciones SPD |
| Sustitución | Semanas o meses | Reposición prioritaria de existencias |
| Análisis de las causas | No se ofrece | Inspección e informe a nivel de PCB |
Cuando recibimos una cámara devuelta, nuestro equipo de ingenieros la abre, inspecciona la placa de circuito impreso e identifica exactamente qué componente falló y por qué puerto entró la sobretensión. Compartimos ese informe con el integrador. Esto ayuda a David a mejorar sus prácticas de instalación para el siguiente proyecto. También nos ayuda a mejorar nuestra próxima revisión del hardware.
Cómo proteger su reclamación de garantía
Tres sencillos pasos protegen su posición:
- Instale según las directrices del fabricante. Utilice los SPD y la toma de tierra recomendados. Si no los utiliza y una sobretensión mata la cámara, la reclamación será más difícil de aceptar.
- Documéntalo todo. Fotos de la conexión a tierra, la instalación del SPD y el tendido de cables. Esto le llevará cinco minutos por cámara y puede ahorrarle miles de euros.
- Informe rápidamente de los fallos. Cuanto antes tengamos la unidad averiada, más fácil será analizarla. La corrosión y los daños secundarios causados por las condiciones meteorológicas dificultan el análisis de la causa con el paso del tiempo.
He visto integradores que siguen los tres pasos y obtienen sustituciones completas en una semana, incluso en casos límite. Y he visto a integradores que se saltan los tres pasos y tienen dificultades para obtener asistencia de cualquier proveedor. La documentación es tu mejor amiga.
Conclusión
En las regiones de EE.UU. propensas a las tormentas, la verdadera protección contra rayos significa puertos IEC 61000-4-5 de nivel 4, SPD de doble extremo, conexión a tierra adecuada por debajo de 4 ohmios y un proveedor que respalde cada unidad.
