Warum sollte ich MPPT-Regler gegenüber PWM-Reglern für High-End-Off-Grid-Systeme bevorzugen?

Ich habe zu viele Integratoren auf abgelegenen Standorten Geld verlieren sehen, weil ihre Laderegler mit Winterwolken und gefrierenden Morgen nicht mithalten konnten.

Sie sollten MPPT gegenüber PWM bevorzugen, da MPPT-Regler 95–99 % der verfügbaren Solarenergie in nutzbaren Ladestrom umwandeln, während PWM 20–30 % der Panelspannung als Wärme verschwendet. Für hochwertige 4G-PTZ-Systeme, die netzunabhängig eingesetzt werden, bestimmt diese Effizienzlücke direkt, ob Ihre Kameras online bleiben oder während längerer Perioden mit wenig Licht dunkel werden.

MPPT vs. PWM-Regler für netzunabhängige Solar-PTZ-Kamerasysteme

Im Folgenden zerlege ich die realen Leistungsunterschiede mit Zahlen, Tabellen und Feldszenarien, die für Systemintegratoren, die abgelegene Überwachungsprojekte durchführen, wichtig sind.

Wie viel zusätzliche Laufzeit kann ich während einer bewölkten Woche durch die Verwendung eines MPPT-Reglers gewinnen?

Ich habe einmal eine ganze Woche an Aufnahmen auf einer Baustelle verloren, weil mein PWM-Setup bei bedecktem Himmel nicht genug Energie ernten konnte. Dieser Ausfall kostete mehr, als der Regler mich jemals gespart hat.

Ein MPPT-Regler liefert typischerweise 25–40 % mehr nutzbare Energie als PWM bei anhaltenden bewölkten Bedingungen. Für ein 4G-PTZ-System, das 30–50 W verbraucht, bedeutet dies 1,5–3 zusätzliche Tage autonomen Betriebs während einer Woche mit starker Bewölkung, oft der Unterschied zwischen kontinuierlicher Aufzeichnung und totalem Systemausfall.

Zusätzliche Laufzeit des MPPT-Reglers bei bewölktem Wetter für Solarüberwachung

Warum Wolken PWM stärker beeinträchtigen als MPPT

Wenn Wolken aufziehen, sinkt die Ausgangsspannung Ihres Solarmoduls leicht, aber sein Strom sinkt stark. Der maximale Leistungspunkt des Panels verschiebt sich. Ein PWM-Regler verfolgt diese Verschiebung nicht. Er verbindet das Panel einfach mit der Batterie und hofft auf das Beste. Das Panel wird gezwungen, bei Batteriespannung zu arbeiten, was bei schwachem Licht fast nie der optimale Punkt ist.

Ein MPPT-Regler führt alle paar Sekunden einen Sweep-Algorithmus aus. Er findet den neuen maximalen Leistungspunkt und passt seinen internen DC-DC-Wandler an, um jede verfügbare Wattzahl zu extrahieren. Bei Teilabschattung oder starker Bewölkung wird dieser Unterschied dramatisch.

Reale Zahlen: Ein 7-Tage-Bewölkungsszenario

Nehmen wir an, Sie haben ein 200-W-Panel, das eine 12-V/100-Ah- LiFePO4-Batterie speist¹.

Parameter	PWM-Regler	MPPT-Regler
Panel-Ernte (bewölkter Tag im Durchschnitt)	~45Wh pro Tag	~65Wh pro Tag
Tägliche Systemverbrauch	960Wh	960Wh
Tägliches Netto-Defizit	-915Wh	-895Wh
Tage bis zur Abschaltung (ab voll)	~1,3 Tage	~1,9 Tage
Zusätzliche Laufzeit über 7 Tage	Basislinie	+0,6 Tage (~14 Stunden)

Diese Zahlen gehen von stark bewölktem Wetter aus. Bei gemischten Bedingungen (einige Sonnenaufbrüche) wächst der MPPT-Vorteil, da er sofort auf kurze Sonnenfenster reagiert. PWM kann nicht schnell genug hochfahren, um kurze Bestrahlungsschübe einzufangen.

Der kumulative Effekt

Hier ist, was viele Leute übersehen. Die zusätzliche Energie, die MPPT an teilweise bewölkten Tagen erntet, hält Ihre Batterie in einem höheren Ladezustand. Ein höherer SOC bedeutet, dass die Batterie während des nächsten Sonnenaufbruchs effizienter Ladung aufnimmt. PWM lässt die Batterie tiefer fallen, was längere Absorptionsphasen auslöst und mehr vom begrenzten Sonnenfenster verschwendet. Über eine ganze Woche kann dieser kumulative Effekt eine weitere halbe Laufzeit über die reinen Effizienzwerte hinaus hinzufügen.

Für einen Systemintegrator wie David, der Kunden für Ausfallgarantien in Rechnung stellt, sind diese zusätzlichen Stunden nicht akademisch. Sie sind die Marge zwischen einem zufriedenen Kunden und einem LKW-Einsatz² der allein 500–1.000 € an Arbeitskosten verursacht.

Ermöglicht mir die MPPT-Technologie die Verwendung von Hochspannungs-Panels zur Reduzierung der Verkabelungskosten?

Ich habe Projekte angeboten, bei denen die Kabelverbindung vom Panel zum Controller 30 Meter oder mehr betrug. Mit PWM fraß allein die Kupferkosten meine Marge auf. MPPT hat diese Rechnung komplett verändert.

Ja. MPPT-Controller akzeptieren Eingangsspannungen weit über der Batteriespannung, sodass Sie Panels in Reihe mit 36V, 48V oder höher verdrahten können. Höhere Spannung bedeutet geringeren Strom bei gleicher Leistung, was dünnere Kabel, weniger Spannungsabfall und erhebliche Einsparungen bei Kupfer bedeutet – insbesondere bei langen Leitungen, die bei abgelegenen Überwachungsinstallationen üblich sind.

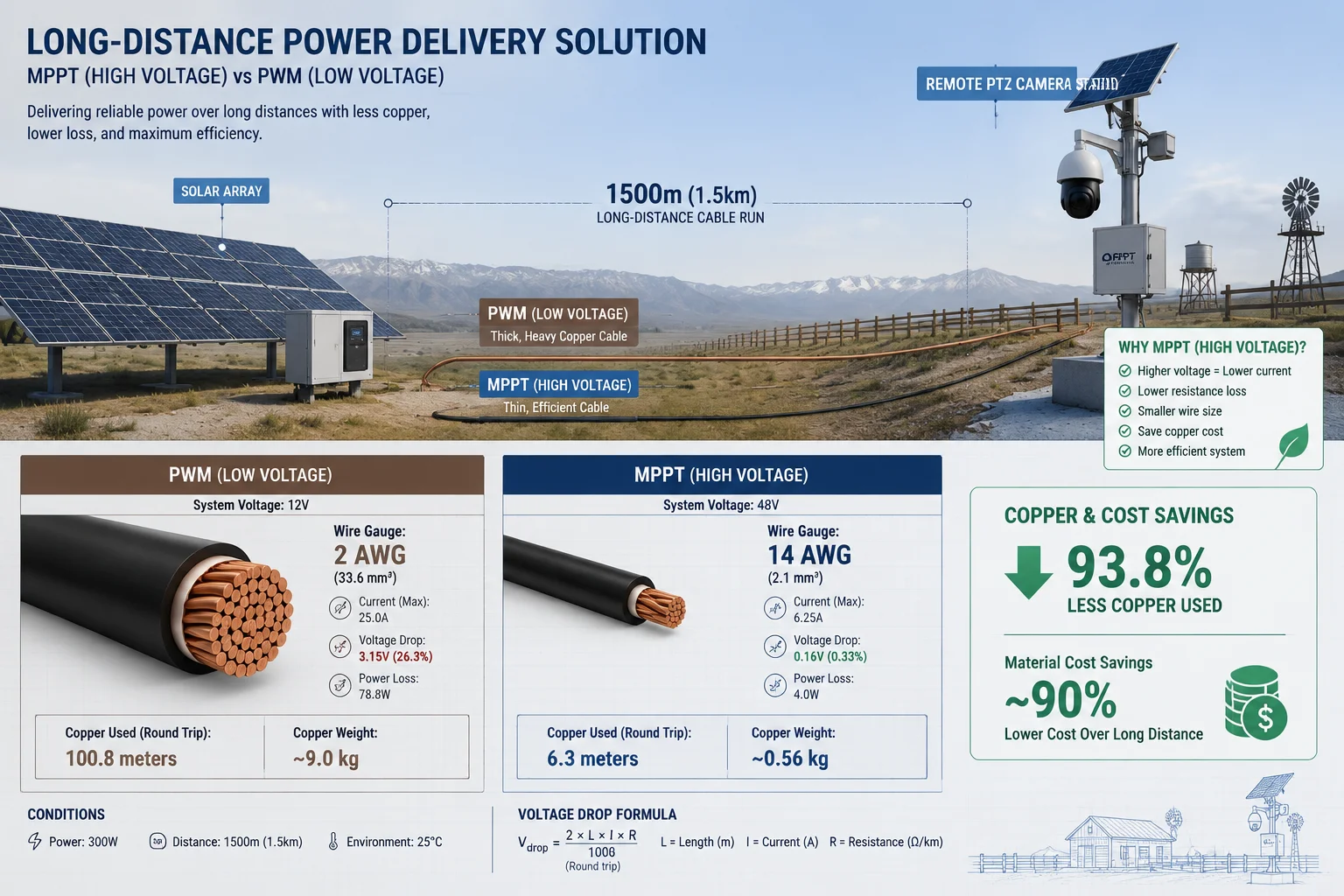

Höhere Spannung Solarpanels mit MPPT-Controller reduzieren Kabelkosten

Die Physik des Spannungsabfalls

Der Spannungsabfall in einem Kabel folgt einer einfachen Formel:

$$V_{drop} = I \times R$$

Wobei I der Strom und R der Kabelwiderstand ist. Wenn Sie die Übertragungsspannung verdoppeln, halbieren Sie den Strom für die gleiche Wattzahl. Halber Strom bedeutet halber Spannungsabfall. Oder Sie können ein Kabel mit doppeltem Widerstand (dünner, billiger) verwenden und den gleichen Abfall wie zuvor erzielen.

Kabelkostenvergleich: 30 Meter Leitung mit einem 200-W-Panel

Vergleichen wir ein PWM-System (Panel bei ~18V) mit einem MPPT-System (zwei Panels in Reihe bei ~36V), die über ein 30 Meter langes Kabel die gleiche Leistung von 200W an eine 12V-Batterie liefern.

Spezifikation	PWM (18V Panel)	MPPT (36V Serie)
Betriebsstrom	~11,1A	~5,6A
Maximal zulässiger Abfall (5%)	0,9V	1,8V
Erforderlicher Kabelquerschnitt (Kupfer)	6 AWG ($4,50/m)	12 AWG ($1,20/m)
Gesamtkosten für Kabel (30m × 2 Leiter)	~$270	~$72
Einsparungen	—	$198 pro Leitung

1. Bei einem Projekt mit 10 Kamera-Masten spart das allein fast 2.000 € bei Kupfer. Und dünnere Kabel lassen sich leichter durch Leerrohre ziehen, was auch die Installationskosten senkt.

2. Systemdesign-Freiheit

3. Der Hochspannungseingang von MPPT öffnet eine weitere Tür. Sie sind nicht mehr auf teure “12V Nennspannung”-Module beschränkt, die speziell für netzunabhängige Systeme entwickelt wurden. Sie können Standard- 4. 60-Zellen-³ 5. oder 72-Zellen-Module für Wohn- und Gewerbegebäude verwenden, die bei maximaler Leistung 30–40 V liefern. Diese Module werden in Massenproduktion hergestellt, sind weit verbreitet und kosten 30–50 % weniger pro Watt als spezielle 12-V-Module.

6. Ein Wort zur Modulauswahl

7. Wenn Sie sich für Module mit höherer Spannung für MPPT entscheiden, prüfen Sie, ob die maximale Eingangsspannungsbewertung Ihres Controllers die 8. Leerlaufspannung (V_{oc})⁴ 9. des Moduls bei der kältesten erwarteten Temperatur übersteigt. Kaltes Wetter erhöht die V_{oc}. Die meisten hochwertigen MPPT-Controller verarbeiten 100 V Eingangsspannung, was Ihnen selbst bei -20 °C genügend Spielraum für zwei 60-Zellen-Module in Reihe lässt.

10. Diese Flexibilität ist ein echter Wettbewerbsvorteil, wenn Sie Angebote gegen andere Integratoren abgeben, die gezwungen sind, Spezialmodule und Kabel mit hohem Querschnitt zu kaufen.

Warum hat ein PWM-Regler Schwierigkeiten, meine Batterie an extrem kalten Morgen aufzuladen?

11. Ich hatte eine Anlage in Nordkanada, bei der das System jeden Januar ausfiel. Die Module waren in Ordnung. Der Akku war in Ordnung. Der PWM-Controller konnte die zusätzliche Spannung, die das kalte Wetter den Modulen verlieh, einfach nicht nutzen.

12. PWM-Controller klemmen die Modulspannung unabhängig von den Bedingungen auf die Akkuspannung. Bei kaltem Wetter erzeugen Solarmodule eine deutlich höhere Spannung (bis zu 20–30 % über der Nennspannung V_{mp}), aber PWM verwirft diesen Bonus vollständig. MPPT erfasst die Kaltwetter-Spannungssteigerung und wandelt sie in zusätzlichen Ladestrom um, wodurch an gefrorenen Morgen bis zu 30–45 % mehr Energie geliefert wird.

13. PWM-Controller Kaltwetter-Lade-Problem vs. MPPT-Solarüberwachung

14. Wie sich Temperatur auf die Leistung von Solarmodulen auswirkt

15. Solarzellen haben einen negativen 16. Temperaturkoeffizienten⁵ 17. für die Spannung. Das bedeutet: kälteres Modul = höhere Spannung. Ein typisches polykristallines Modul hat einen Temperaturkoeffizienten von etwa -0,35 %/°C für V_{oc}.

18. Bei 25 °C (Standard-Testbedingungen) kann ein Modul eine V19. {mp} von 18 V haben. Bei -10 °C steigt die V_{mp} desselben Moduls auf etwa 20,2 V. Bei -25 °C könnte sie 21,1 V erreichen.{mp}$ steigt auf ca. 20,2V an. Bei -25°C könnte er 21,1V erreichen.

Was jeder Controller mit dieser zusätzlichen Spannung macht

Ein PWM-Controller verbindet das Panel direkt mit dem Batteriebus. Wenn die Batterie bei 12,8 V liegt, wird das Panel gezwungen, bei 12,8 V zu arbeiten, unabhängig von seinem optimalen Punkt. Die zusätzliche Spannung, die das kalte Wetter erzeugt hat? Weg. Als Wärme in den Schalttransistoren des Controllers verschwendet.

Ein MPPT-Controller sieht das Panel bei 20,2 V und die Batterie bei 12,8 V. Sein DC-DC-Wandler⁶ reduziert die Spannung und erhöht proportional den Strom. Das Panel arbeitet an seinem wahren Maximum-Leistungspunkt.

Morgendliches Ladefenster: Die kritischen Stunden

Im Winter in hohen Breitengraden erhalten Sie möglicherweise nur 4-5 Stunden nützlichen Sonnenscheins. Die erste und letzte Stunde produzieren geringe Einstrahlung⁷ in steilen Winkeln. Ihr echtes Ladefenster beträgt vielleicht 3 Stunden mit ordentlicher Leistung.

Während dieser 3 Stunden an einem -10°C Morgen:

• PWM erntet: 18V × 8A × 3h = 432Wh (theoretisches Maximum, tatsächlich weniger aufgrund von Abweichungen)
• MPPT erntet: 20,2V × 8A × 3h = 484Wh Eingang, umgewandelt mit 97% Effizienz = 470Wh geliefert

Das ist ein 9% Gewinn allein durch die Spannung. Aber der tatsächliche Gewinn ist größer, da PWM das Panel von seinem Leistungspunkt abdrängt und weitere 10-15% durch Stromabweichungen verliert. Gesamtvorteil von MPPT in der realen Welt an kalten Morgen: 25-40%.

Warum das für 4G PTZ-Systeme wichtig ist

Ihre 4G PTZ-Kamera kümmert sich nicht darum, dass es draußen kalt ist. Sie zieht immer noch die gleiche Leistung für Schwenk-Neige-Motoren, 4G-Übertragung und IR-Beleuchtung. Wenn überhaupt, zieht das Heizelement bei kaltem Wetter mehr. Sie benötigen also mehr Energie genau dann, wenn PWM weniger liefert. MPPT schließt diese Lücke. Für Standorte über 45° nördlicher Breite halte ich MPPT für unverzichtbar für jedes System, das das ganze Jahr über laufen muss.

Kann ich einen direkten Effizienzvergleich von MPPT vs. PWM in einem realen 4G-PTZ-Setup sehen?

Ich habe einen parallelen Test mit zwei identischen Solar-PTZ-Kits in unserer Anlage in Shenzhen durchgeführt – gleiche Panels, gleiche Batterien, gleiche Kameras. Die einzige Variable war der Laderegler. Die Ergebnisse waren eindeutig.

In einem kontrollierten 30-Tage-Test mit einem 4G PTZ-System, das durchschnittlich 45 W zog, hielt der MPPT-Regler den Batteriestatus (SOC) an 28 von 30 Tagen über 60%, während die PWM-Einheit an 11 Tagen unter 40% SOC fiel und zweimal eine Unterspannungsabschaltung auslöste. MPPT lieferte im Testzeitraum 32% mehr Gesamtenergie an die Batterie.

Effizienztest im direkten Vergleich MPPT vs. PWM für 4G PTZ-Solar-Kamerasystem

Testaufbau

Beide Systeme verwendeten identische Hardware:

• 1× 200W monokristallines Panel (Vmp 36,5V, Imp 5,48A)
• 1× 12V 100Ah LiFePO4 Batterie
• 1× 4G PTZ-Kamera mit 30-fachem Zoom, IR bei Nacht, 24/7-Aufnahme
• Durchschnittlicher täglicher Verbrauch: 45W × 24h = 1.080Wh

Der einzige Unterschied: System A verwendete einen hochwertigen 30A MPPT-Regler. System B verwendete einen 20A PWM-Regler (mit einem 12V-kompatiblen Panel, das neu verdrahtet wurde, um zu passen).

Zusammenfassung der 30-Tage-Ergebnisse

Metrisch	MPPT-System (A)	PWM-System (B)
Geerntete Gesamtenergie	38,4 kWh	29,1 kWh
Durchschnittliche tägliche Ernte	1.280 Wh	970 Wh
Tage mit SOC > 60%	28	19
Tage mit SOC < 40%	0	11
Niederspannungsabschaltungen	0	2
Batteriezustand am Ende des Tests	99,2% Kapazität	97,8% Kapazität
Effizienz vs. Panel-Bewertung	96.2%	72.8%

Was die Zahlen für Ihr Unternehmen bedeuten

Zwei Niederspannungsabschaltungen in 30 Tagen bedeuten zwei Zeiträume, in denen die Kamera offline war. Für eine Baustelle, die Diebstahl überwacht, sind das zwei Einfallstore. Für einen Vertrag zur Verkehrsüberwachung mit einem Service-Level-Vereinbarung⁸, sind das zwei Strafereignisse.

Der Unterschied in der Akkugesundheit (99,21 % vs. 97,81 %) erscheint nach einem Monat gering. Aber Tiefentladezyklen summieren sich. Nach 12 Monaten wird der Akku des PWM-Systems 8–12 % seiner ursprünglichen Kapazität verloren haben. Nach 24 Monaten steht eine Akkuersetzung an. Der Akku des MPPT-Systems wird nach zwei Jahren immer noch eine Kapazität von über 95 % haben.

Die versteckten Kostenberechnung

Nehmen wir an, der MPPT-Controller kostet 80 € mehr als das PWM-Gerät. Über zwei Jahre:

• PWM-Pfad: 0 € im Voraus gespart + 180 € Akkuersetzung + 500 € LKW-Einsatz für Abschaltungsereignisse = 680 € Mehrkosten
• MPPT-Pfad: 80 € mehr im Voraus + 0 € Akkuersetzung + 0 € LKW-Einsätze = 80 € Gesamtkosten

Der ROI von MPPT beträgt nicht 2:1 oder 3:1. Er liegt eher bei 8:1, wenn man die Kosten für den Außendienst mit einbezieht. Für Integratoren, die Dutzende oder Hunderte von entfernten Standorten verwalten, ist dieser Multiplikator MPPT die einzig rationale Wahl.

Ein Hinweis zur Controller-Qualität

Nicht alle MPPT-Controller sind gleich. Billige Geräte mit schlechten Tracking-Algorithmen oder langsamen Sweep-Raten können 5–10 % des theoretischen MPPT-Vorteils verlieren. Bei testen und validieren wir jeden Controller in unseren Solar-PTZ-Kits unter realen Lastbedingungen, bevor wir ihn versenden. Der Controller ist kein nachträglicher Gedanke – er ist das Herzstück des Stromversorgungssystems.

Schlussfolgerung

MPPT-Controller kosten im Voraus mehr, liefern aber 25–40 % mehr Energie, schützen Ihre Akkus, senken die Kabelkosten und eliminieren die LKW-Einsätze, die Ihre Margen bei entfernten 4G-PTZ-Projekten zerstören.

---
