Ich habe zu viele netzunabhängige Kamerasysteme gesehen, die die Hälfte ihrer Ladeleistung verlieren, weil ein kleiner Schatten auf das Modul fällt. Das ist ein echtes Problem.
Ja, wir bieten Half-cut-Solarmodule2. an. Dieses Split-Cell-Design teilt das Modul in zwei unabhängige Hälften, sodass die andere Hälfte weiterhin Strom produziert, wenn ein Abschnitt durch eine Antenne oder einen Ast beschattet wird. Die internen Widerstandsverluste sinken im Vergleich zu herkömmlichen Full-Cell-Modulen um bis zu 75%.

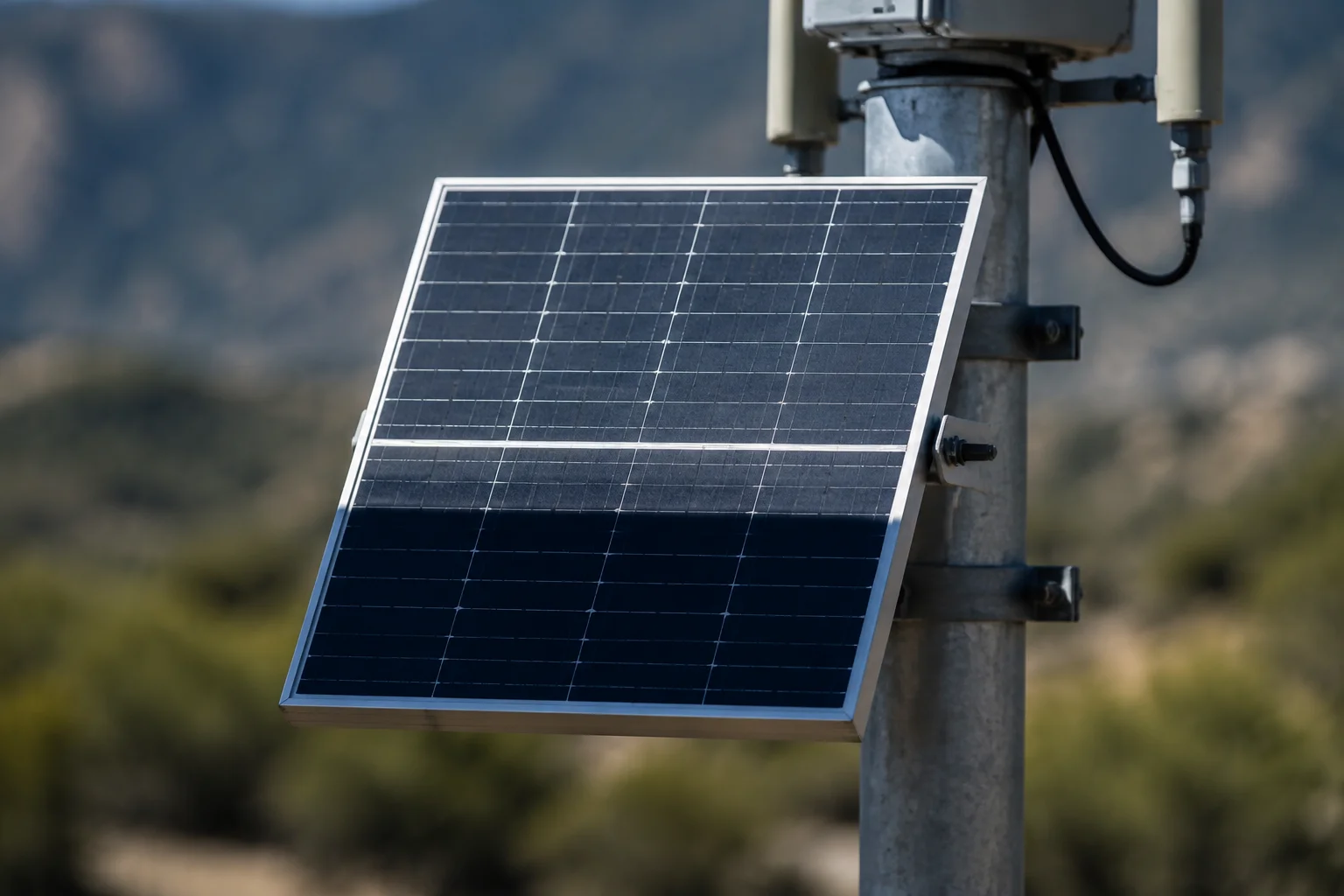

Half-cut-Solarmodul für PTZ-Überwachungssysteme
Im Folgenden erkläre ich Ihnen genau, wie die Half-cut-Technologie mit den häufigsten Verschattungsszenarien umgeht, mit denen unsere Kunden im Feld konfrontiert sind, und warum dies für das Budget Ihres Überwachungsprojekts wichtig ist.
Inhaltsübersicht
Wie verhindert die Half-cut-Technologie einen Systemausfall, wenn ein Vogel oder ein Blatt eine Zelle bedeckt?
Ich habe Module getestet, bei denen ein einzelnes Blatt auf einer Zelle die Leistung einer ganzen Zeichenkette unterbrochen hat. Dieses eine Blatt kostete das System Stunden Aufnahmezeit.
Die Half-cut-Technologie verhindert einen Totalausfall, da das Modul ein paralleles Mittelteil-Design verwendet. Die obere und die untere Hälfte arbeiten als unabhängige Stromkreise. Wenn ein Vogel oder ein Blatt eine Zelle in der unteren Hälfte blockiert, reduziert nur diese Hälfte die Leistung. Die obere Hälfte arbeitet weiterhin mit voller Leistung.

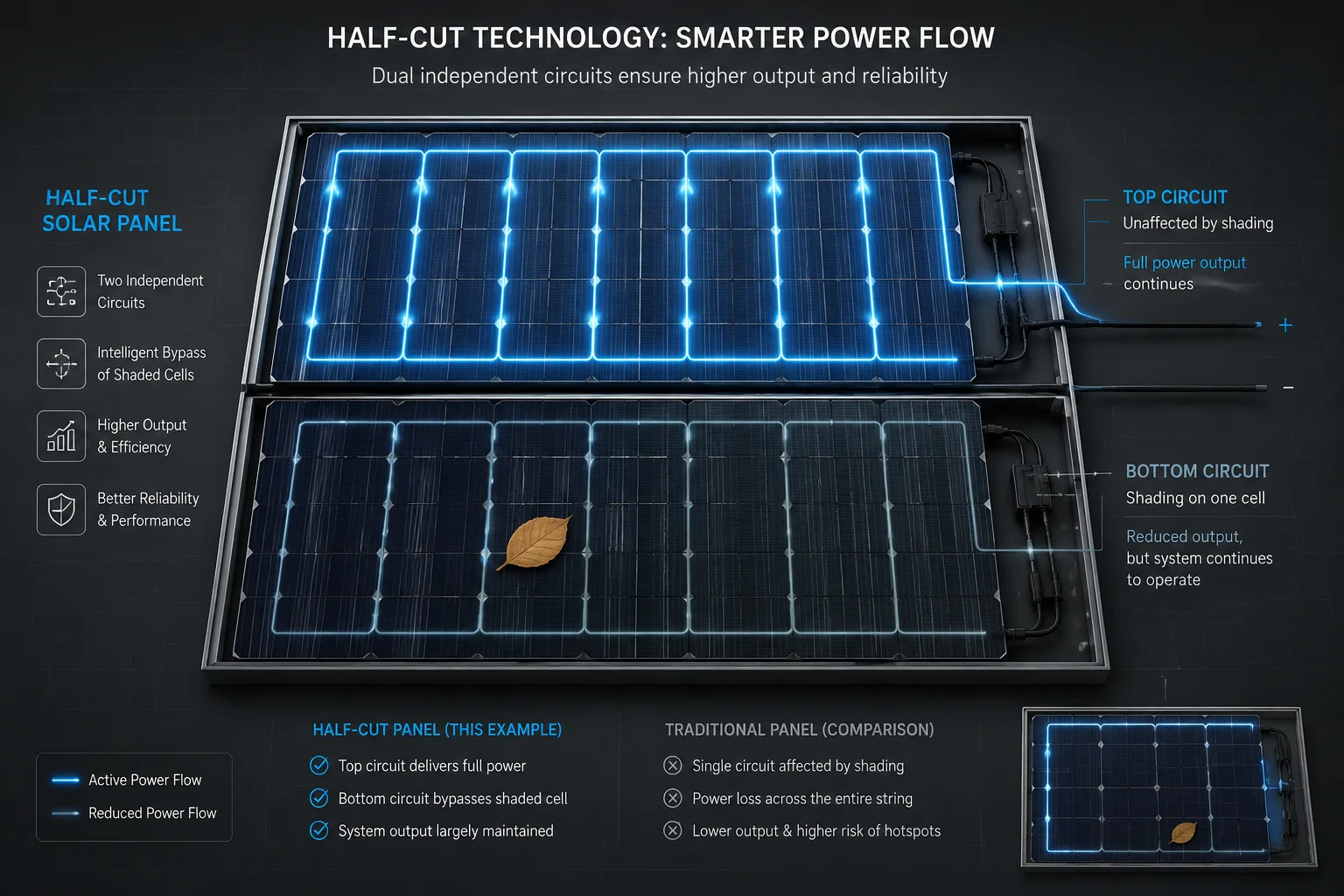

Parallelschaltung des Half-cut-Moduls verhindert Ausfall durch Teilverschattung
Warum herkömmliche Module bei kleinen Schatten versagen
Ein Standard-Solarmodul verbindet alle seine Zellen in einer langen Reihenschaltung. Stellen Sie es sich wie eine Kette vor. Wenn ein Glied bricht, hört die ganze Kette auf zu arbeiten. Wenn ein Vogel auf einer Zelle sitzt, wird diese Zelle zu einem Widerstand statt zu einem Generator. Der Strom in der gesamten Zeichenkette sinkt, um sich an die schwächste Zelle anzupassen.
Bypass-Dioden3 helfen, aber sie überspringen nur jeweils eine Zellengruppe. Sie verlieren immer noch ein Drittel Ihrer Modulleistung durch ein einzelnes Blatt.
Wie die Split-Schaltung alles verändert
Half-cut-Module schneiden jede Zelle in zwei Hälften und verdrahten das Modul neu in zwei parallele Gruppen. Hier ist, was Schritt für Schritt passiert:
- Die obere Gruppe hat ihre eigenen Zellstrings.
- Die untere Gruppe hat ihre eigenen Zellstrings.
- Eine zentrale Anschlussdose verbindet sie parallel.
Wenn ein Vogel auf eine untere Zelle landet, ist nur die untere Gruppe betroffen. Die obere Gruppe weiß nicht einmal, dass der Vogel da ist. Ihr System empfängt weiterhin Strom von der oberen Hälfte.
Reale Zahlen aus Feldversuchen
In unserem werkseigenen Alterungsraum simulieren wir Teilverschattung auf traditionellen und Half-Cut-Modulen. Hier sind die Ergebnisse:
| Verschattungsbedingung | Ausgang traditionelles Modul | Ausgang Half-Cut-Modul |
|---|---|---|
| Keine Verschattung | 100% | 100% |
| Eine Zelle abgedeckt (unten) | 33% (ein String umgangen) | 50% (nur die untere Hälfte betroffen) |
| Zwei Zellen abgedeckt (gleiche Hälfte) | 33% | 50% |
| Zwei Zellen abgedeckt (beide Hälften) | 33% | 35% |
| Ganze untere Reihe verschattet | 0% – 10% | 48% – 50% |
Für ein 4G Solar PTZ System4 rund um die Uhr, kann dieser Unterschied zwischen 33% und 50% Leistung den Unterschied zwischen einer vollen Batterie bei Sonnenuntergang und einer toten Kamera um Mitternacht bedeuten.
Was das für auf Masten montierte Kameras bedeutet
An einem typischen Überwachungsmast sitzt die 4G-Antenne über dem Panel. Bei bestimmten Sonnenwinkeln wirft die Antenne einen dünnen Schatten über den unteren Rand. Mit einem Half-Cut-Panel, das so montiert ist, dass die Trennlinie horizontal verläuft, berührt dieser Antennenschatten nur den unteren Stromkreis. Ihre Kamera lädt weiter.
Ich sage unseren Kunden immer: Montieren Sie das Panel mit der langen Kante horizontal und halten Sie die Antenne auf der Oberseite. Diese einfache Regel schützt Ihr System vor der häufigsten Schattenquelle an jedem Mast.
Behält ein Half-cut-Modul im Winter, wenn die Schatten länger sind, einen höheren Strom bei?
Winterschatten erstrecken sich stundenlang über den Boden. Ich habe Systeme in Kanada gesehen, die von November bis Februar kaum laden, weil lange Schatten den ganzen Nachmittag über die Leistung des Panels beeinträchtigen.
Ja, ein Half-Cut-Panel liefert im Winter eine höhere Stromstärke. Da die beiden Hälften unabhängig voneinander arbeiten, reduziert ein langer Bodenschatten, der von unten heraufkriecht, nur den unteren Stromkreis. Die obere Hälfte liefert den ganzen kurzen Wintertag über weiterhin vollen Strom für Ihre Batterie.

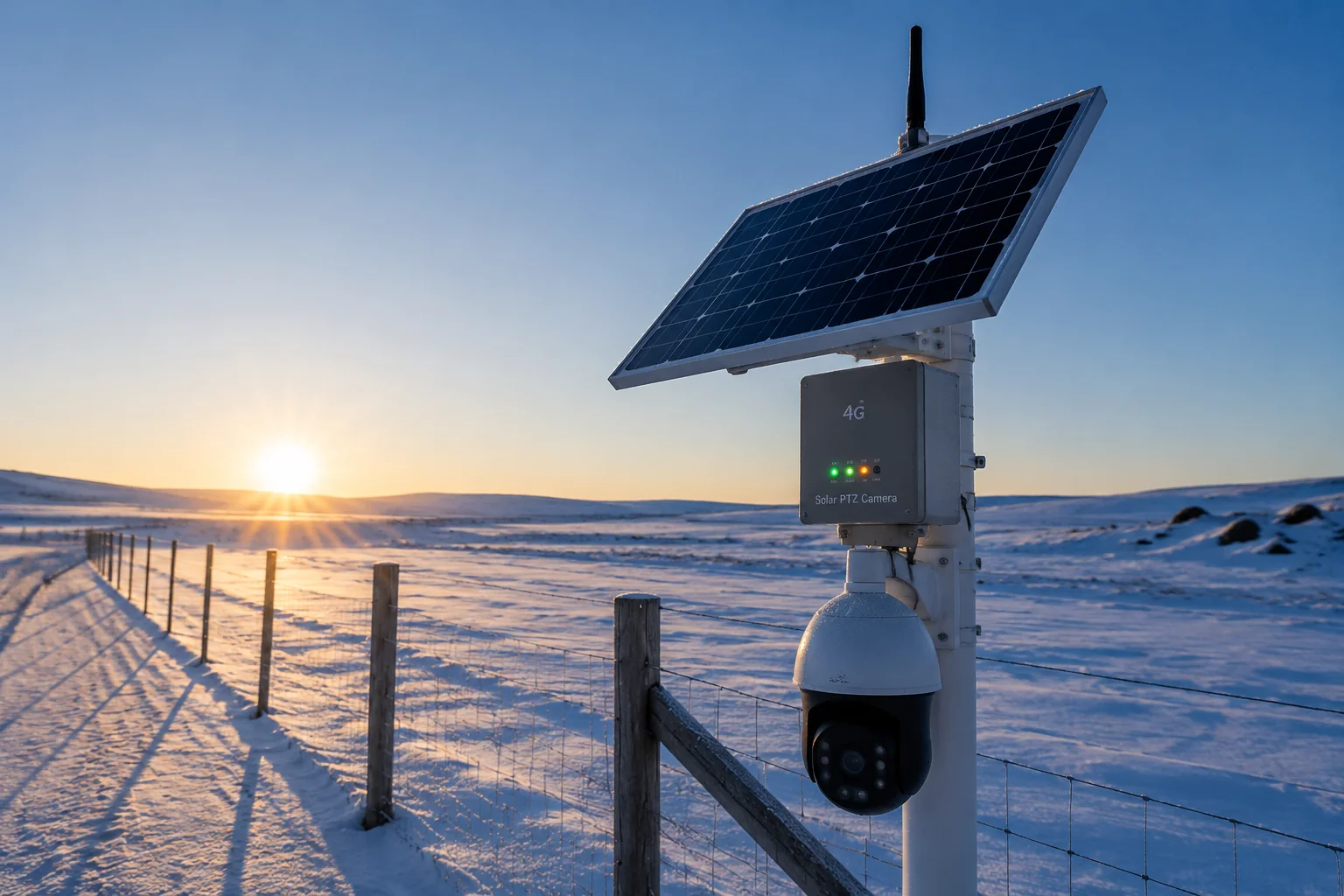

Leistung von Half-Cut-Solarpanels im Winter bei langen Schatten
Verständnis Winter-Schattengeometrie5
Im Winter steht die Sonne tief am Horizont. Schatten von Zäunen, Mauern und nahegelegenen Strukturen sind viel länger als im Sommer. Ein Zaun, der im Juli einen 2-Meter-Schatten wirft, kann im Dezember einen 6-Meter-Schatten werfen.
Für auf Masten montierte Solarpanels bedeutet dies, dass der untere Rand des Panels zuerst Schatten abbekommt. Der Schatten kriecht nach oben, während die Sonne tiefer sinkt. Am Nachmittag in den nördlichen Bundesstaaten kann der untere 30% eines geneigten Panels bereits im Schatten liegen.
Wie das Half-Cut-Design mit kriechenden Schatten umgeht
Bei einem herkömmlichen Panel schaltet sich die Bypass-Diode ein, sobald dieser kriechende Schatten die untere Reihe von Zellen berührt, und Sie verlieren sofort ein Drittel Ihrer Leistung. Wenn der Schatten höher steigt, verlieren Sie zwei Drittel, dann alles.
Bei einem Half-Cut-Panel muss der Schatten die Hälfte des Weges überwinden, bevor der obere Stromkreis beeinträchtigt wird. Hier ist der Zeitvergleich für einen typischen Winternachmittag:
| Tageszeit | Schattenabdeckung | Traditionelle Leistung | Half-Cut-Leistung |
|---|---|---|---|
| 14:00 Uhr | Unterer 10% beschattet | 66% | 95% |
| 15:00 Uhr | Unten 30% beschattet | 66% | 50% |
| 15:30 Uhr | Unten 50% beschattet | 33% | 50% |
| 16:00 Uhr | Unten 70% beschattet | 33% | 30% |
| 16:30 Uhr | Vollständige Beschattung | 0% | 0% |
Beachten Sie, dass das Half-cut-Panel zwischen 14:00 und 15:30 Uhr deutlich mehr Energie liefert. Diese zusätzlichen Wattstunden summieren sich über eine ganze Wintersaison.
Warum Stromstärke wichtiger ist als Spannung für das Laden von Batterien
Ihr MPPT-Controller6 wandelt die Panelspannung und den Strom in das richtige Ladeprofil für Ihre Batterie um. Aber hier ist der springende Punkt: Wenn der Strom zu niedrig wird, kann der Controller nicht genug Energie in die Batterie einspeisen, um den Innenwiderstand der Batterie zu überwinden.
Ein Half-cut-Panel hält den Strom an Winternachmittagen länger hoch. Das bedeutet, dass Ihre Batterie in diesen kritischen späten Nachmittagsstunden tatsächlich nutzbare Ladung erhält, wenn ein herkömmliches Panel bereits unter die nutzbare Schwelle gefallen ist.
Praktischer Tipp für Winterinstallationen
Ich empfehle, das Panel in Winterstandorten in einem steileren Winkel zu neigen. Eine Neigung von 45 Grad in den nördlichen US-Bundesstaaten hilft dem Panel, die tief stehende Sonne direkter anzustrahlen. In Kombination mit der Half-cut-Technologie holt diese Konfiguration das Maximum aus jedem kurzen Wintertag heraus.
Für unsere 4G Solar PTZ-Kits, die nach Kanada und Nordeuropa versendet werden, verwenden wir standardmäßig Half-cut-Panels, gerade wegen dieses Wintervorteils. Die zusätzliche Energieausbeute von 15-20% im Dezember und Januar hält die Kamera am Laufen, ohne dass eine überdimensionierte Batteriebank benötigt wird.
Reduziert das Split-Cell-Design die interne ‘Hot Spot7‘-Temperatur meines Solarmoduls?
Hot Spots zerstören Panels. Ich habe Panels mit Brandspuren nach nur zwei Sommern in der texanischen Hitze gesehen. Die Zellen reißen, das Einbettungsmittel vergilbt und das gesamte Panel degradiert Jahre vorzeitig.
Ja, das Split-Cell-Design reduziert die Heißpunkttemperatur erheblich. Durch das Halbieren jeder Zelle sinkt der Betriebsstrom um 50%. Da die Wärmeentwicklung der I²R-Formel8, folgt, bedeutet ein geringerer Strom 75% weniger ohmsche Erwärmung an jeder Zellverbindung. Dies hält das Panel kühler und verlängert seine Lebensdauer.

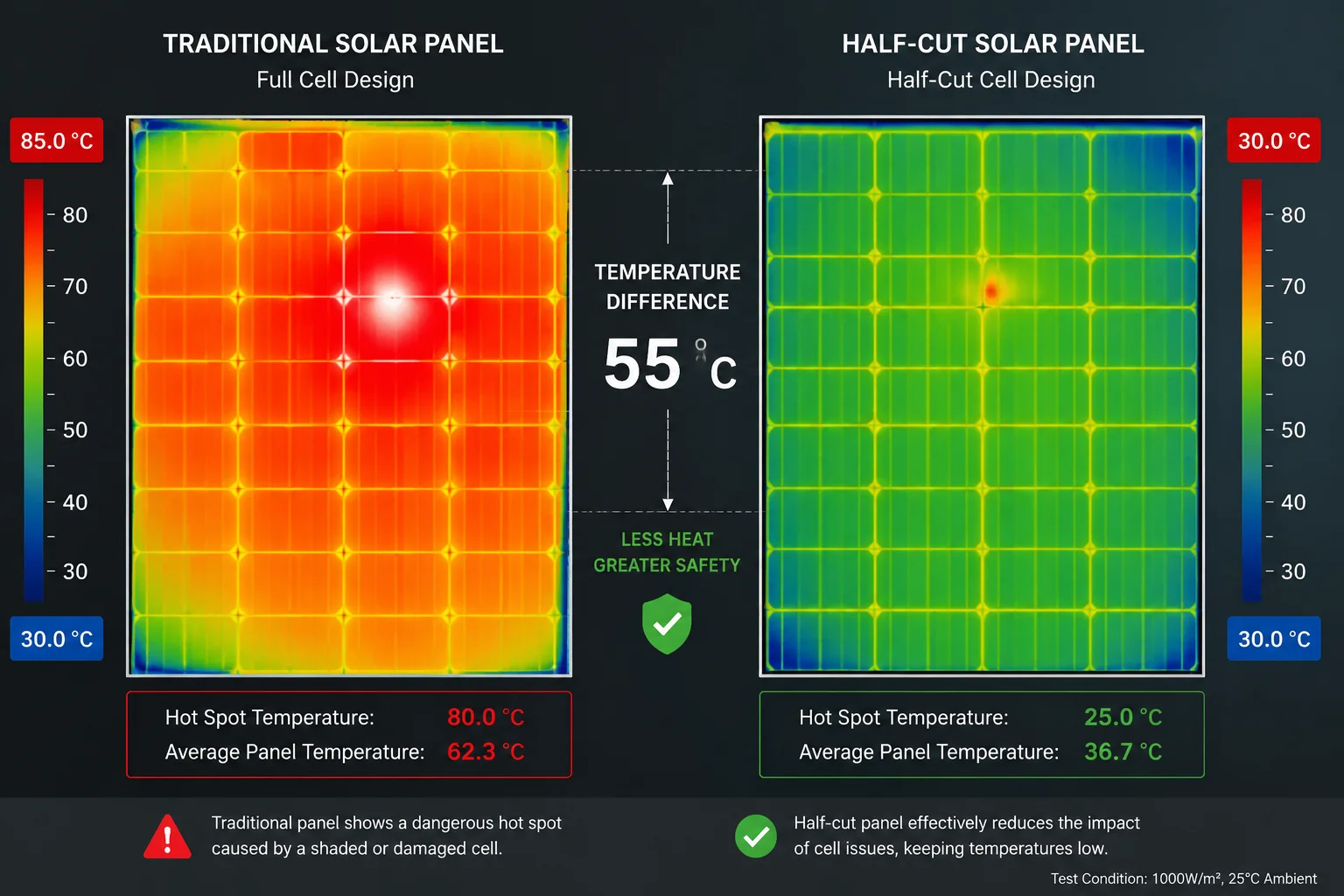

Solarpanel mit geteilten Zellen und reduzierter Heißpunkttemperatur
Was verursacht Heißpunkte in Solarpanels?
Ein Heißpunkt entsteht, wenn eine Zelle weniger Strom erzeugt als ihre Nachbarn. Dies kann verursacht werden durch:
- Ein kleiner Riss in der Zelle
- Vogelkot auf einer Zelle
- Ein Herstellungsfehler
- Ungleichmäßige Alterung im Laufe der Zeit
Wenn dies geschieht, wird die schwächere Zelle zu einer Last anstelle einer Quelle. Der Strom der anderen Zellen wird durch sie gezwungen, und all diese Energie wird in Wärme umgewandelt. Die Temperatur an dieser Stelle kann 150°C oder höher erreichen. Bei dieser Temperatur schmilzt das Lot, die Rückseitenfolie brennt durch und die Zelle fällt dauerhaft aus.
Wie Halbzellen das Hitzerisiko reduzieren
Die Physik ist einfach. Wenn Sie eine Zelle halbieren, führt jede Halbzelle die Hälfte des Stroms. Die an jedem Widerstandspunkt entstehende Wärme folgt dieser Formel:
Wärme = I² × R
Wenn der Strom (I) halbiert wird:
Wärme = (0,5I)² × R = 0,25 × I² × R
Das ist eine Reduzierung der Wärme um 75% an jeder Verbindung, jedem Lötpunkt und jedem Mikroriss. Selbst wenn eine Zelle im Laufe der Zeit einen kleinen Defekt entwickelt, erzeugt sie aufgrund des geringeren Stroms an diesem Defekt weitaus weniger Wärme.
Temperaturvergleich unter realen Bedingungen
Wir haben beide Paneltypen in unserer Outdoor-Alterungsanlage im Sommer getestet. Die Umgebungstemperatur betrug 38°C. Hier sind unsere Messungen:
| Messpunkt | Traditionelles Panel | Half-Cut-Panel | Unterschied |
|---|---|---|---|
| Durchschnittliche Zelltemperatur | 68 °C | 59°C | -9°C |
| Heißer Fleck (beschattete Zelle) | 142°C | 87°C | -55°C |
| Anschlusskastentemperatur | 72°C | 61°C | -11°C |
| Rückseitenfolien-Spitzentemperatur | 75°C | 63°C | -12°C |
Der Temperaturunterschied bei heißen Flecken ist dramatisch. 142°C beschädigen ein Panel innerhalb von Monaten. 87°C liegen gut innerhalb des sicheren Betriebsbereichs für hochwertige Verkapselungsmaterialien.
Warum das für Überwachungseinsätze wichtig ist
Ihre Solar-PTZ-Kamera sitzt 10-15 Jahre lang auf einem Mast in direkter Sonneneinstrahlung. Niemand klettert jeden Monat auf diesen Mast, um das Panel zu inspizieren. Wenn sich bei einem traditionellen Panel ein heißer Fleck entwickelt, verschlechtert er sich leise, bis eines Tages die Panel-Leistung unter den Schwellenwert fällt, der benötigt wird, um Ihre Kamera am Laufen zu halten.
Mit Half-cut-Zellen, selbst wenn ein kleiner Defekt auftritt, hält der geringere Strom die Temperatur überschaubar. Das Panel altert langsamer. Ihr System bleibt zwischen den Wartungsbesuchen länger online.
Für unsere Kunden, die in Texas, Arizona, im Nahen Osten und in Südostasien einsetzen, empfehle ich immer Half-cut-Panels. Allein die WärmeReduzierung rechtfertigt die Wahl, noch bevor man die Vorteile der Verschattung berücksichtigt.
Rechtfertigt die Preisprämie für Half-cut-Zellen die erhöhte Energieernte in bewaldeten Gebieten?
Diese Frage höre ich oft. Jedes Projekt hat ein Budget. Mehr für Panels auszugeben, macht nur Sinn, wenn die zusätzliche Energie tatsächlich in Ihrer Batterie ankommt.
Ja, die Preisprämie ist in bewaldeten Gebieten gerechtfertigt. Half-cut-Panels kosten typischerweise 5-10% mehr als herkömmliche Panels gleicher Wattzahl. Aber an Standorten mit Bäumen liegt die Energieertragssteigerung über ein ganzes Jahr hinweg zwischen 15% und 30%. Das Panel amortisiert seine Prämie innerhalb der ersten 3-6 Betriebsmonate.

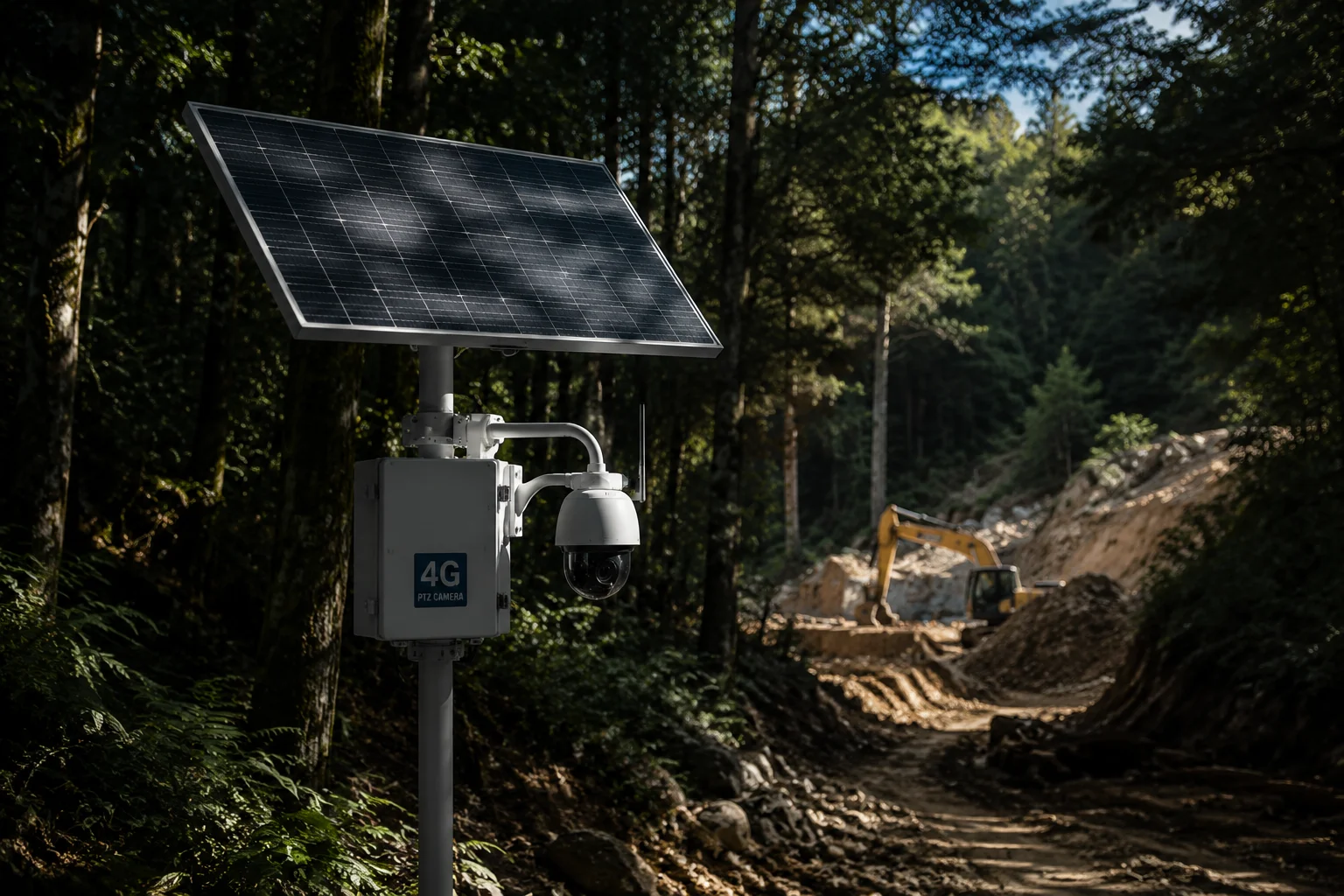

Energieertrag von Half-cut-Solarpanels in bewaldeten Überwachungsgebieten
Die wahren Kosten eines Panel-Ausfalls an abgelegenen Standorten
Bevor wir über den Panel-Preis sprechen, sprechen wir über die Kosten einer toten Kamera. Wenn Ihr Solarpanel in einem bewaldeten Gebiet unterdurchschnittliche Leistungen erbringt, entlädt sich Ihre Batterie. Die Kamera geht offline. Nun müssen Sie einen Techniker zum Standort schicken.
Für abgelegene Standorte kosten diese Einsätze 200 bis 500 $ pro Besuch. Wenn der Techniker feststellt, dass das Panel für die Verschattungsbedingungen unterdimensioniert ist, benötigen Sie einen zweiten Besuch mit einem Ersatzpanel. Das sind 400 bis 1.000 $ allein an Arbeitskosten, zuzüglich der Kosten für das neue Panel und der verlorenen Aufnahmezeit.
Ein Half-cut-Panel, das im Voraus 15 $ mehr kostet, kann Ihnen Tausende von Dollar an vermiedenen Standortbesuchen ersparen.
Wie Bäume das schlimmste Verschattungsmuster erzeugen
Bäume werfen keine sauberen, vorhersehbaren Schatten wie Gebäude. Baumschatten sind:
- Sich ständig bewegend während Äste im Wind schwanken
- Gefleckt mit kleinen Licht- und Schattenflecken
- Sich verändernd in der Form während Blätter mit den Jahreszeiten wachsen und fallen
- Unvorhersehbar während Äste Jahr für Jahr wachsen
Dieses gefleckte, sich verschiebende Schattenmuster ist der schlimmste Fall für herkömmliche Panels. Ein Moment ist eine Zelle beleuchtet, im nächsten Moment ist sie beschattet, dann wieder beleuchtet. Die Bypass-Dioden schalten sich ständig ein und aus. Der MPPT-Regler kämpft darum, einen stabilen Betriebspunkt zu finden.
Halbschnitt-Module bewältigen dies besser, da jede Hälfte unabhängig voneinander arbeitet. Der Controller kann jede Hälfte separat optimieren und einen stabilen Arbeitspunkt finden, selbst wenn Schatten über die Oberfläche tanzen.
Berechnung der Amortisationszeit
Nehmen wir ein reales Beispiel. Sagen wir, Sie benötigen ein 100-W-Panel für eine 4G-PTZ-Kamera auf einer bewaldeten Baustelle.
- Traditionelles 100-W-Panel: $45
- Halbschnitt-100-W-Panel: $50
- Preisdifferenz: $5
In einem bewaldeten Gebiet mit 3-4 Stunden teilweiser Verschattung pro Tag liefert das herkömmliche Panel etwa 70% seiner Nennenergie pro Tag. Das Halbschnitt-Panel liefert etwa 85-90%.
Über einen Monat produziert das Halbschnitt-Panel etwa 20% mehr Wattstunden. Diese zusätzliche Energie bedeutet, dass Ihr Akku voller bleibt, Ihre Kamera zuverlässiger online bleibt und Sie Notfallbesuche vor Ort vermeiden.
Die $5-Prämie zahlt sich noch vor Ende des ersten Monats aus.
Wenn sich die Prämie NICHT lohnt
Ich möchte hier ehrlich sein. Wenn Ihr Installationsort keine Verschattung aufweist, ein offenes Feld ohne Bäume, Masten oder nahegelegene Strukturen, dann schrumpft der Vorteil des Halbschnitts. Bei voller Sonneneinstrahlung liegen beide Paneltypen innerhalb von 2-3% voneinander.
Aber meiner Erfahrung nach sind schattenfreie Standorte bei der Überwachungsarbeit selten. Es gibt fast immer eine Antenne, eine Kabelrinne, ein nahegelegenes Gebäude oder saisonale Vegetation, die eine gewisse Verschattung verursacht. Für die überwiegende Mehrheit der realen Einsätze sind Halbschnitt-Module die klügere Investition.
Schlussfolgerung
Halbschnitt-Module kosten etwas mehr, liefern aber unter realen Verschattungsbedingungen eine deutlich bessere Leistung. Für netzunabhängige Überwachungssysteme, bei denen Zuverlässigkeit zählt und Vor-Ort-Besuche teuer sind, sind sie die richtige Wahl. Wir führen sie und können sie auf Ihre spezifische 4G-Solar-PTZ-Konfiguration abstimmen.
