كيف يضمن سمك الجدار 2.5 مم+ مقاومة الاهتزاز والضغط الناتج عن الرياح؟

لقد رأيت الكثير من الكاميرات تهتز وتتعطل بعد موسم عاصفة واحد. السبب الجذري هو نفسه دائمًا تقريبًا: جدران رقيقة لا يمكنها تحمل أحمال الرياح الحقيقية.

يزيد سمك الجدار 2.5 مم+ من الصلابة الهيكلية لغلاف الكاميرا ونظام التركيب. تزيد هذه المادة المضافة من عزم القصور الذاتي للمقطع، وتمنع الرنين الميكانيكي، وتوزع الإجهاد على مقطع عرضي أكبر. النتيجة هي كاميرا تظل ثابتة في رياح بسرعة 160 كم/ساعة وتدوم لأكثر من 10 سنوات دون تشقق إجهادي.

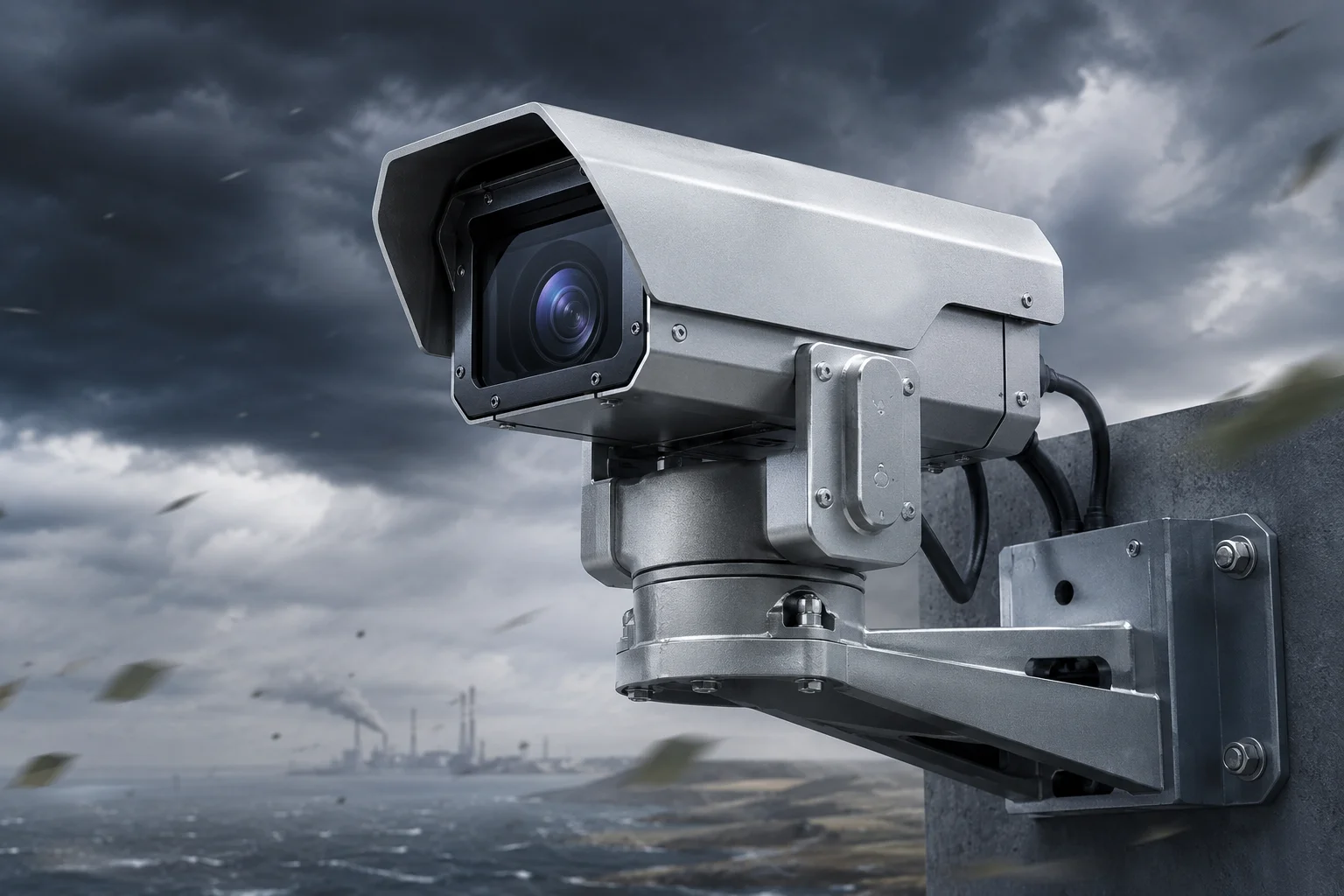

مقاومة الرياح لغلاف كاميرا PTZ الصناعية بسمك جدار 2.5 مم

أدناه، سأوضح بالضبط كيف يحمي سمك الجدار هذا جودة صورتك وأجهزتك واستثمارك طويل الأجل. يجيب كل قسم على سؤال حقيقي أتلقاه من المدمجين ومديري المشاريع كل أسبوع.

هل الصلابة الهيكلية لغلاف 2.5 مم كافية للحفاظ على صورة 4K ثابتة في رياح بسرعة 100 ميل في الساعة؟

شاهدت مرة بث تكبير 40X يتحول إلى فوضى ضبابية أثناء هبة رياح بسرعة 60 كم/ساعة. كانت الكاميرا بخير. كان الحامل من الألومنيوم بسماكة 1.2 مم. كان ذلك اليوم الذي توقفت فيه عن الثقة في التصاميم ذات الجدران الرقيقة.

نعم. يوفر الغلاف 2.5 مم صلابة كافية للحفاظ على استقرار الصورة دون بكسل في رياح بسرعة 100 ميل في الساعة (160 كم/ساعة). يرفع الجدار السميك التردد الطبيعي للهيكل فوق نطاق الاهتزازات الناجمة عن الرياح، لذلك يظل رأس PTZ ثابتًا على الهدف حتى عند التكبير البصري الكامل.

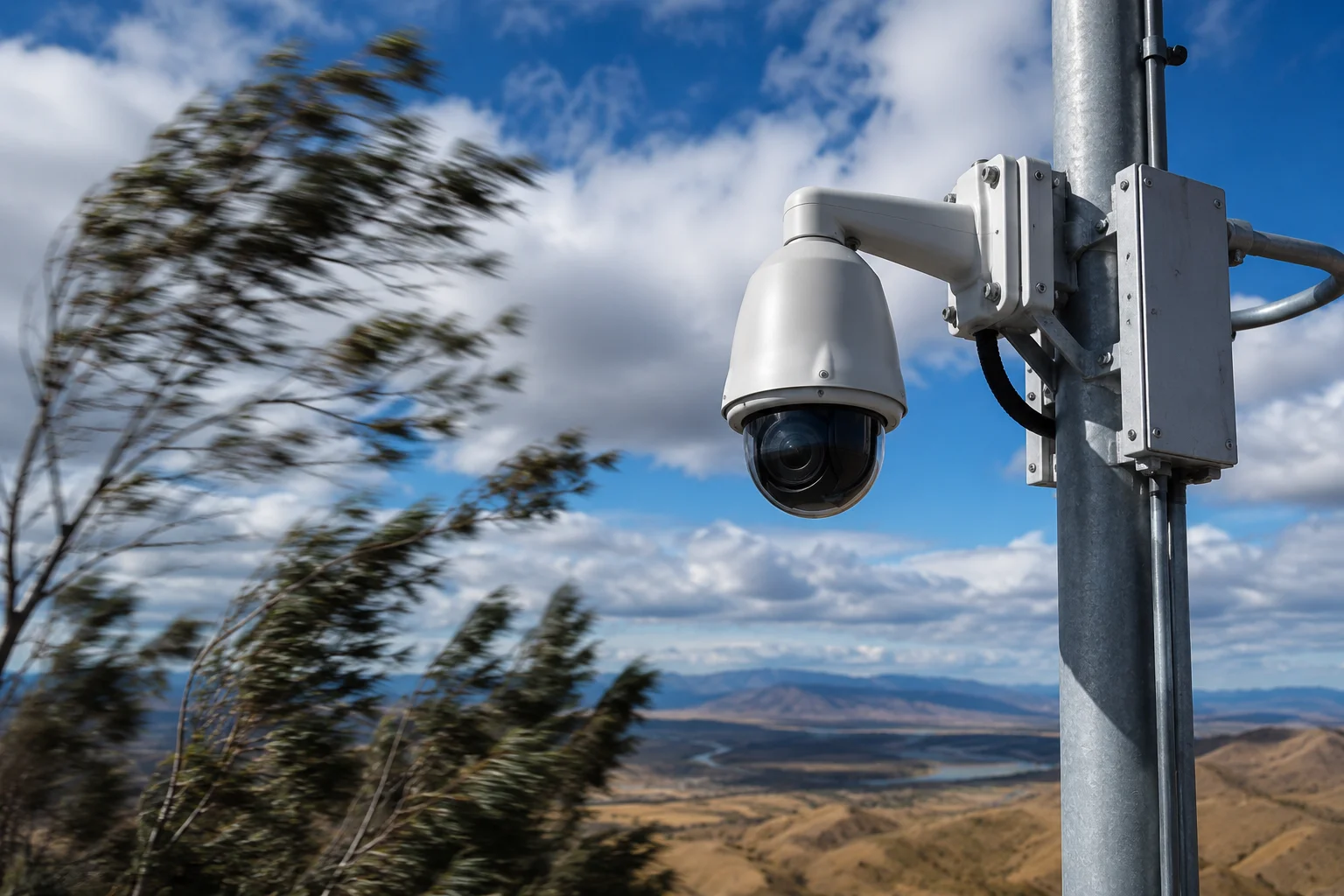

الصلابة الهيكلية لغلاف كاميرا PTZ 2.5 مم استقرار صورة 4K

لماذا تدمر الجدران الرقيقة جودة الصورة عند التكبير العالي

عندما تدفع كاميرا PTZ⁷ إلى 40X التقريب البصري 40X⁹, ، فإنك تضخم كل شيء. وهذا يشمل أي حركة مادية لجسم الكاميرا. اهتزاز بسيط قدره 0.05 درجة في الغلاف يصبح تحولًا هائلاً في الإطار عند تكبير 40X. يفقد متتبع الذكاء الاصطناعي قفله. تتلطخ صورة 4K. يتصل بك عميلك.

الفيزياء هنا بسيطة. تعتمد صلابة الانحناء على عزم القصور الذاتي¹ المقطع العرضي. بالنسبة للأنبوب المجوف أو الصندوق، ينمو عزم القصور الذاتي بسرعة مع سمك الجدار. الانتقال من 1.2 مم إلى 2.5 مم لا يضاعف الصلابة فقط. يمكن أن يزيدها بمقدار 3X إلى 5X اعتمادًا على شكل المقطع.

كيف تخلق الرياح الاهتزاز

الرياح لا تدفع فقط. إنها تخلق دوامات. عندما يتدفق الهواء بجانب عمود أسطواني أو غلاف كاميرا، فإنه يطلق دوامات بنمط متناوب. وهذا ما يسمى شارع دوامة كارمان. تضرب هذه الدوامات الهيكل بتردد معين. إذا تطابق هذا التردد مع التردد الطبيعي للغلاف أو الحامل، تحصل على الرنين³. ينمو اتساع الاهتزاز حتى ينكسر شيء ما أو تصبح الصورة عديمة الفائدة.

جدار بسمك 2.5 مم يدفع التردد الطبيعي² للهيكل أعلى. التردد الطبيعي الأعلى يعني أن سرعة الرياح اللازمة لإثارة الرنين أعلى أيضًا. في معظم الحالات، ينقل نقطة الرنين إلى ما هو أبعد من أي سرعة رياح سيواجهها النظام على الإطلاق.

مقارنة الأداء في العالم الحقيقي

المعلمة	جدار 1.2 مم (درجة استهلاكية)	جدار 2.5 مم (درجة صناعية)
أقصى سرعة للرياح (صورة مستقرة)	80–100 كم/ساعة	160 كم/ساعة+
الانحراف الزاوي عند 80 كم/ساعة	0.3 درجة - 0.5 درجة	< 0.05°
معدل فقدان تتبع الذكاء الاصطناعي في الرياح	مرتفع (إعادة اكتساب متكرر)	قريب من الصفر
إزاحة البكسل عند تكبير 40X	15–30 بكسل	< 2 بكسل
التردد الطبيعي للسكن	8–15 هرتز (ضمن نطاق الدوامة)	30–50 هرتز (خارج نطاق الدوامة)

ماذا يعني ذلك بالنسبة لمشروعك

إذا كنت تقوم بتركيب كاميرات على أعمدة بطول 6-10 أمتار في مناطق مفتوحة مثل الطرق السريعة أو المزارع أو مواقع البناء، فإن الرياح ليست اختيارية. إنها ثابتة. إن غلاف بسمك 2.5 مم ليس مبالغًا فيه. إنه الحد الأدنى لتتبع الذكاء الاصطناعي بدقة 4K في ظروف خارجية حقيقية.

هل سيمنع الجدار السميك الكاميرا من السحق أثناء تركيبات الأعمدة على ارتفاعات عالية؟

لقد أخبرني فنيو التركيب أنهم قاموا بكسر غلاف كاميرا بمجرد شد برغي تثبيت بشكل مفرط. لا ينبغي أن يحدث هذا أبدًا مع حاوية مصممة بشكل صحيح.

يمنع الجدار بسمك 2.5 مم+ السحق والتشوه أثناء التركيبات على قمة العمود. تقاوم المادة المضافة الأحمال النقطية من المشابك والمسامير والصدمات العرضية أثناء الرفع. كما أنها توفر عمقًا كافيًا لتعشيق السن لربط آمن دون كسر الغلاف.

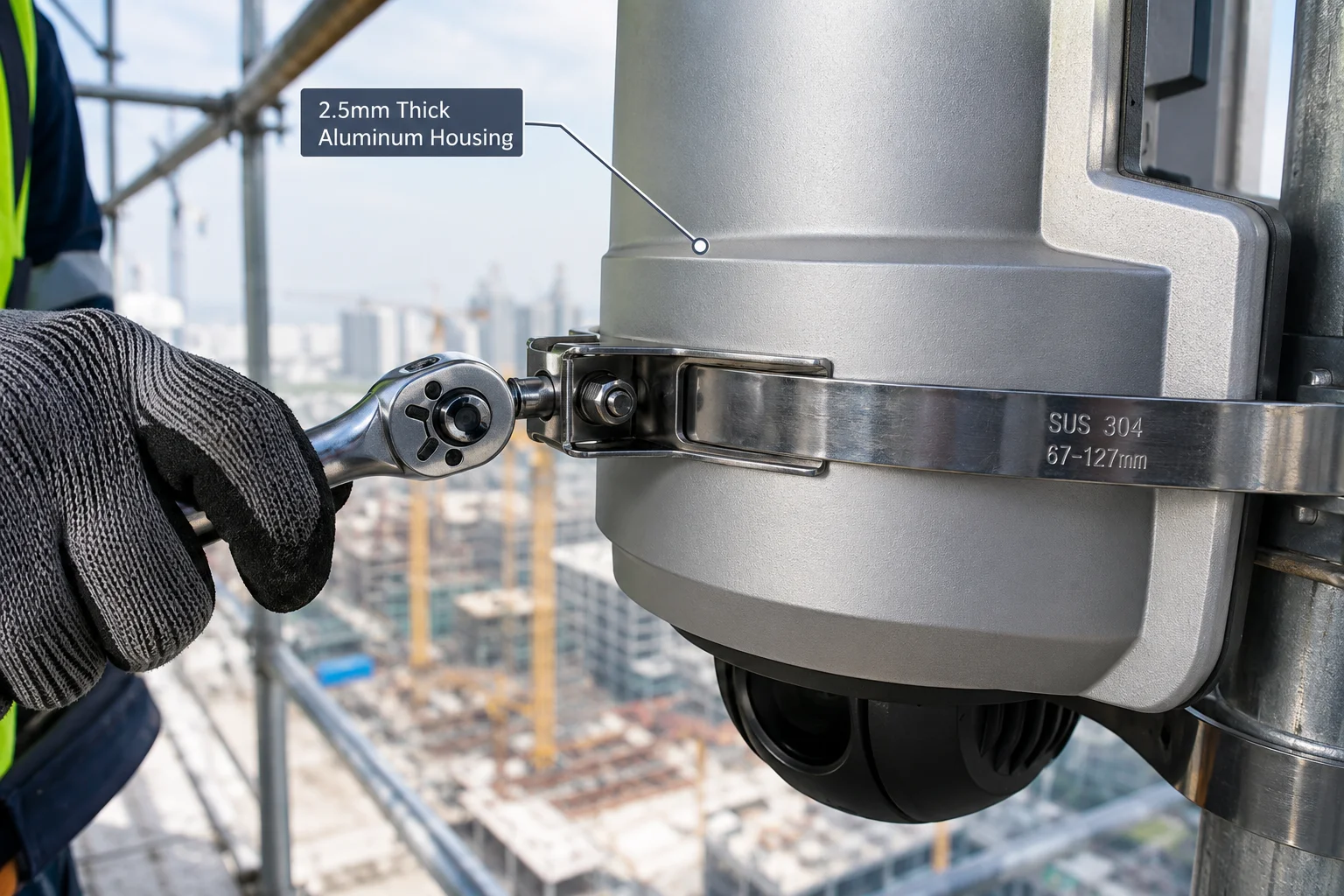

غلاف كاميرا بجدار سميك، تركيب على عمود، مقاومة للسحق

القوى أثناء التركيب

تركيب كاميرا في أعلى عمود بطول 10 أمتار ليس عملاً لطيفًا. يتم ضغط الغلاف بواسطة مشابك التثبيت. يتم شد البراغي إلى قيم عالية لمنع الارتخاء. قد تتأرجح المجموعة بأكملها أو تصطدم بالعمود أثناء الرفع. إذا كان الجدار رقيقًا، فإن أيًا من هذه القوى يمكن أن يتسبب في انبعاج أو تشقق أو تشوه دائم للغلاف.

الغلاف المنبعج ليس مجرد مشكلة جمالية. يمكن أن يتسبب في عدم محاذاة آلية PTZ الداخلية. يمكن أن يكسر الختم الذي يمنع دخول الماء. يمكن أن يحول الليزر المضيء عن المحور. سحق صغير واحد أثناء التركيب يمكن أن يحول كاميرا بقيمة 2000 دولار إلى مطالبة بالضمان.

تعشيق السن وسحب البرغي

عندما تربط كاميرا بقوس، فإن السنون في الغلاف تتحمل الوزن الكامل للوحدة بالإضافة إلى أحمال الرياح. مع جدار بسمك 1.2 مم، بالكاد يوجد سن واحد كامل متعشق. هذا غير كافٍ. تحت الاهتزاز، سوف يرتخي البرغي أو يسحب من المادة بالكامل.

يوفر جدار بسمك 2.5 مم 2-3 سنون كاملة متعشقة. هذا هو الحد الأدنى الموصى به وفقًا لمعايير الهندسة الميكانيكية لسبائك الألومنيوم. هذا يعني أن البرغي يبقى مشدودًا. تبقى الكاميرا على العمود. لا يحتاج أحد إلى القيادة لمسافة 200 ميل لإعادة تثبيتها.

مقاومة الصدمات أثناء النقل والمناولة

نوع الحمل	استجابة الجدار بسمك 1.2 مم	استجابة الجدار بسمك 2.5 مم
ضغط المشبك (50 نيوتن متر)	انبعاج مرئي، ختم مخترق	لا يوجد تشوه
شد البرغي (8 نيوتن متر على M6)	خطر تمزق السن	تعشيق كامل، تثبيت آمن
السقوط من متر واحد على الخرسانة	تشققات في السكن عند الزوايا	علامة سطحية بسيطة فقط
تأثير تأرجح العمود أثناء التركيب	انحناء دائم بالقرب من نقطة التركيب	استعادة مرنة، لا يوجد ضرر

أهمية ذلك بالنسبة للمواقع البعيدة

إذا كان مشروعك في منطقة نائية، فإن التركيب الفاشل يعني رحلة شاحنة ثانية. يمكن أن تكلف هذه الزيارة الثانية أكثر من الكاميرا نفسها. جدار بسماكة 2.5 مم هو تأمين رخيص ضد تلف التركيب. كما يعني أن المثبتين لديك يمكنهم العمل بثقة. لا يحتاجون إلى التعامل مع الكاميرا كأنها زجاج.

كيف يؤثر سمك الجدار على تبديد الحرارة لمعالج الصور الداخلي بالذكاء الاصطناعي؟

اعتدت على الاعتقاد بأن الجدران السميكة ستحبس الحرارة بالداخل. الواقع هو العكس. يعمل جدار الألمنيوم السميك كموزع حرارة أفضل.

يحسن جدار الألمنيوم بسماكة 2.5 مم تبديد الحرارة عن طريق توصيل الحرارة بعيدًا عن معالج الذكاء الاصطناعي ونشرها عبر مساحة سطح أكبر. كما تعمل الكتلة الحرارية المضافة على تخفيف الارتفاعات المفاجئة في درجات الحرارة أثناء أحمال المعالجة الثقيلة، مما يحافظ على مجموعة الشرائح ضمن نطاق التشغيل الآمن.

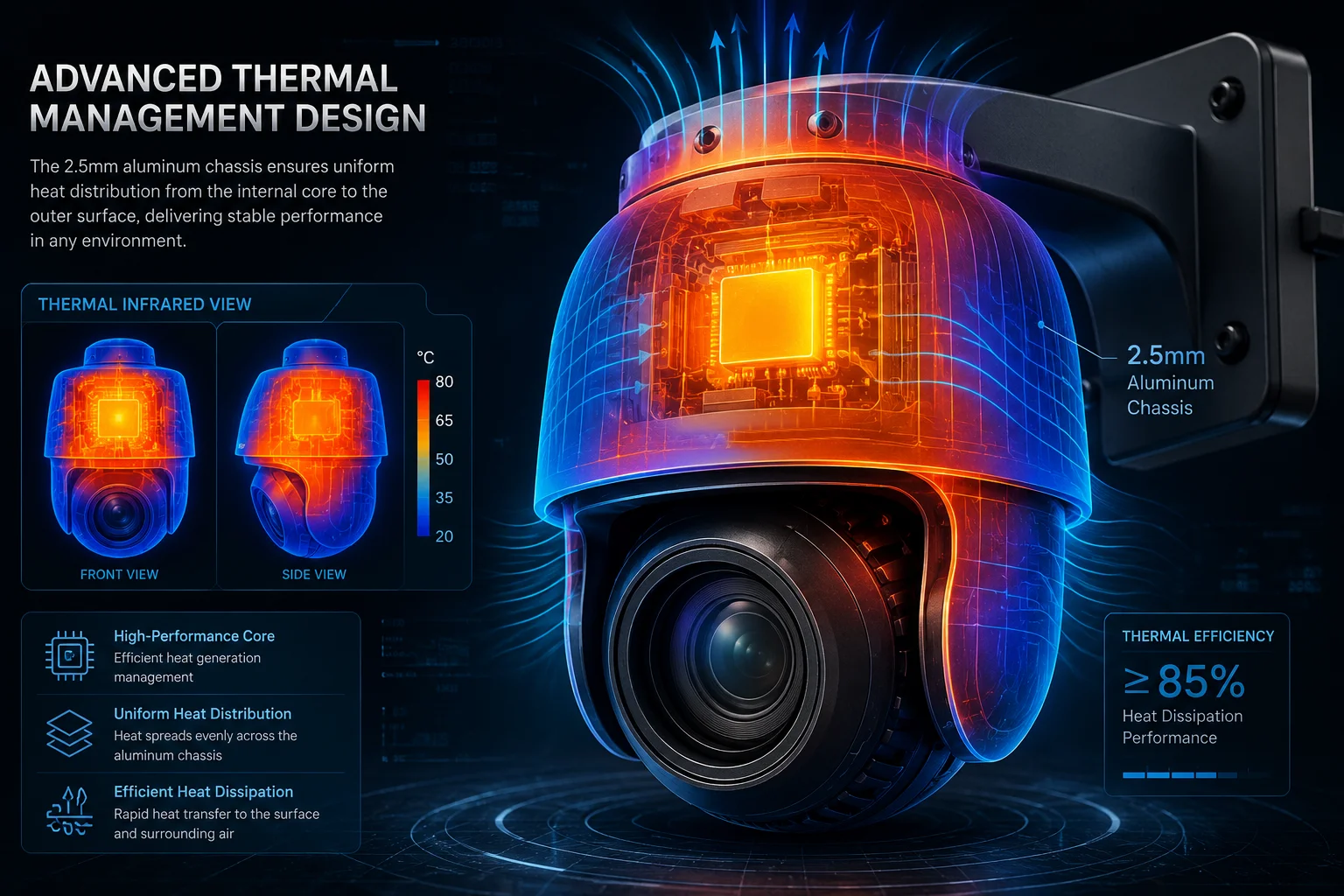

سماكة الجدار تبديد الحرارة معالج الذكاء الاصطناعي كاميرا PTZ

كيف تنتقل الحرارة عبر السكن

كاميرات PTZ الحديثة المدعومة بالذكاء الاصطناعي تعمل استدلال الشبكة العصبية⁸ باستمرار. يولد المعالج 5-15 واط من الحرارة. يجب أن تنتقل هذه الحرارة من الشريحة، عبر لوحة الدوائر المطبوعة، إلى السكن، ثم إلى الهواء. كل خطوة في هذه السلسلة مهمة.

يحتوي الجدار السميك على مساحة مقطع عرضي أكبر لتدفق الحرارة من خلالها. فكر في الأمر كأنبوب أوسع للماء. المزيد من المواد يعني مقاومة حرارية أقل في مسار التوصيل. تنتشر الحرارة على سطح السكن بأكمله بدلاً من إنشاء نقطة ساخنة مباشرة فوق المعالج.

الكتلة الحرارية واستقرار درجة الحرارة

الجدران السميكة تضيف أيضًا الكتلة الحرارية⁶. هذه هي القدرة على امتصاص الحرارة دون ارتفاع كبير في درجة الحرارة. عندما يزداد عمل معالج الذكاء الاصطناعي فجأة (على سبيل المثال، عندما يكتشف أهدافًا متعددة ويقوم بتتبعها جميعًا)، فإنه يطلق دفعة من الحرارة. يسخن الجدار الرقيق بسرعة. يمتص الجدار السميك هذه الدفعة ويطلقها ببطء.

هذا مهم لأن مجموعات الشرائح لها درجة حرارة وصلة قصوى. إذا لم يتمكن السكن من امتصاص الحرارة بالسرعة الكافية، فإن المعالج يقلل من سرعته. يعني التباطؤ انخفاض معدلات الإطارات، واستجابة أبطأ للذكاء الاصطناعي، وفقدان الاكتشافات. يمنع جدار بسماكة 2.5 مم التباطؤ في جميع الظروف باستثناء الأكثر تطرفًا.

تحدي درجات الحرارة القصوى

في أماكن مثل تكساس أو الشرق الأوسط، يمكن أن تصل درجة الحرارة المحيطة إلى 50 درجة مئوية. في الليل في شمال كندا، يمكن أن تنخفض إلى -40 درجة مئوية. هذا التذبذب البالغ 90 درجة مئوية يحدث كل يوم. الجدار الرقيق يتمدد ويتشوه مع كل دورة. الجدار السميك لديه قصور حراري أكبر. يتغير درجة حرارته ببطء وبشكل متساوٍ. هذا يحمي وصلات اللحام على لوحة الدوائر المطبوعة، ومحاذاة المسار البصري، والشحم في محامل PTZ.

ملخص الأداء الحراري

العلاقة بين سمك الجدار والسلوك الحراري ليست خطية. الانتقال من 1.2 مم إلى 2.5 مم يوفر تحسنًا كبيرًا. الانتقال من 2.5 مم إلى 5 مم يعطي عائدًا متناقصًا ويضيف وزنًا غير ضروري. نقطة 2.5 مم هي النقطة المثلى للهندسة لهذا النوع من الأجهزة.

هل يمكنني رؤية نتائج “محاكاة إجهاد تحليل العناصر المحدودة” لقاعدة تركيب الكاميرا عند الأحمال القصوى؟

أتلقى هذا السؤال من كل مدمج جاد. يريدون دليلًا، وليس وعودًا. نتائج تحليل العناصر المحدودة هي أقرب شيء للاختبار المادي دون كسر الأجهزة.

تظهر محاكاة تحليل العناصر المحدودة (FEA) أن قاعدة تثبيت بسمك 2.5 مم تحافظ على الإجهاد الأقصى أقل بكثير من مقاومة الخضوع لسبائك الألومنيوم تحت أحمال الرياح والوزن والحرارة المجمعة. عامل الأمان يتجاوز 3.0، مما يعني أن القاعدة يمكنها تحمل ثلاثة أضعاف أقصى حمل متوقع قبل بدء التشوه الدائم.

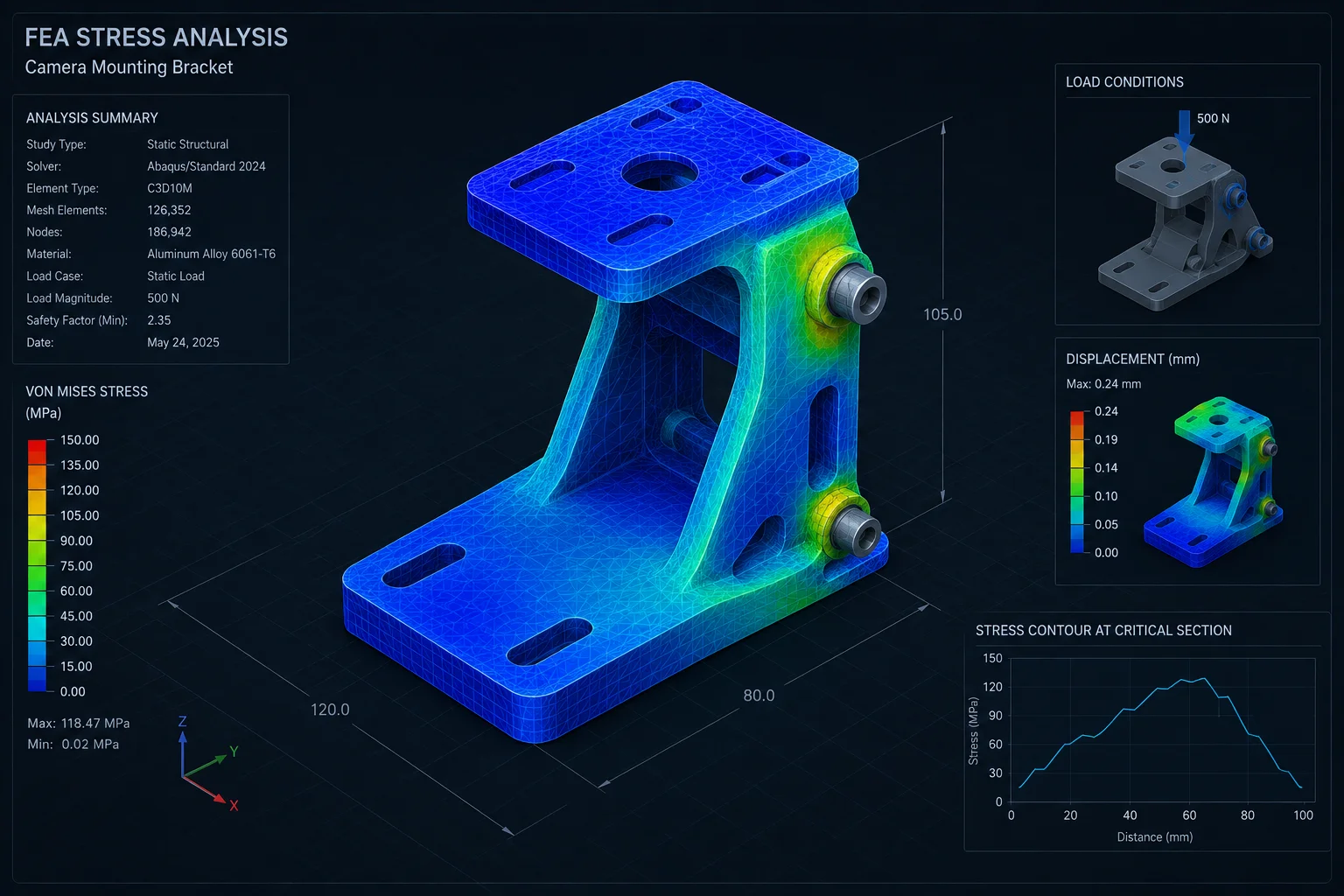

تحليل الحمل الأقصى لقاعدة تثبيت الكاميرا لمحاكاة الإجهاد بتحليل العناصر المحدودة

ما يخبرنا به تحليل العناصر المحدودة

يقسم تحليل العناصر المحدودة قاعدة التثبيت إلى آلاف العناصر الصغيرة. يطبق القوى على كل عنصر ويحسب مقدار تشوهه ومقدار الإجهاد الذي يحمله. النتيجة هي خريطة ملونة توضح أين يتركز الإجهاد. المناطق الحمراء هي إجهاد عالٍ. المناطق الزرقاء هي إجهاد منخفض.

بالنسبة لقاعدة مصممة جيدًا بسمك 2.5 مم، يجب أن تظهر خريطة الإجهاد معظمها باللون الأزرق والأخضر. يجب أن تكون مناطق اللون الأصفر أو البرتقالي فقط عند فتحات البراغي والزوايا الحادة، وحتى تلك يجب أن تظل أقل من 60٪ من مقاومة الخضوع للمادة.

حالات التحميل التي نحاكيها

تتضمن دراسة تحليل العناصر المحدودة المناسبة لكاميرا PTZ المثبتة على عمود حالات تحميل متعددة:

1. الحمل الساكن — وزن الكاميرا والألواح الشمسية وصندوق البطارية الذي يسحب لأسفل على الحامل.
2. حمل الرياح — قوة جانبية من رياح بسرعة 160 كم/ساعة تضرب الألواح الشمسية (أكبر مساحة شراع).
3. الحمل المجمع — الحمل الساكن بالإضافة إلى حمل الرياح بالإضافة إلى عامل أمان قدره 1.5.
4. الحمل الحراري — إجهاد من التمدد التفاضلي عندما يواجه جانب واحد من الغلاف الشمس والجانب الآخر في الظل.
5. حمل التعب — تحميل رياح دوري على مدى 10 سنوات (حوالي 10 ملايين دورة).

ملخص نتائج تحليل العناصر المحدودة (FEA)

حالة التحميل	الإجهاد الأقصى (قاعدة 2.5 مم)	مقاومة الخضوع (6061-T6 Al)	معامل الأمان
الحمل الميت فقط (40 كجم)	18 ميجا باسكال	276 ميجا باسكال	15.3
حمل الرياح فقط (160 كم/ساعة)	72 ميجا باسكال	276 ميجا باسكال	3.8
مدمج (ميت + رياح + 1.5x)	89 ميجا باسكال	276 ميجا باسكال	3.1
تدرج حراري (60 درجة مئوية فرق)	35 ميجا باسكال	276 ميجا باسكال	7.9
إجهاد التعب (10 مليون دورة بسرعة 80 كم/ساعة)	45 ميجا باسكال	96 ميجا باسكال (حد التعب)	2.1

كيفية قراءة هذه الأرقام

يعتبر معامل الأمان الذي يزيد عن 2.0 مقبولاً للتطبيقات الهيكلية. ما يزيد عن 3.0 يعتبر متحفظًا. قاعدة 2.5 مم لدينا تصل إلى 3.1 في أسوأ حالة تحميل مدمج. هذا يعني أنه حتى لو كانت الرياح الفعلية أقوى بنسبة 50٪ من رياح التصميم، فإن القاعدة لن تخضع للخضوع.

نتيجة الإجهاد مهمة أيضًا. حد الإجهاد⁵ للألمنيوم 6061-T6 حوالي 96 ميجا باسكال. إجهادنا الدوري هو 45 ميجا باسكال. هذا يعني أن القاعدة يمكنها تحمل عدد لا نهائي تقريبًا من دورات التحميل دون ظهور تشققات. هذه هي الطريقة التي نضمن بها عمرًا هيكليًا لمدة 10 سنوات.

كيف تبدو قاعدة 1.2 مم في تحليل العناصر المحدودة (FEA)

للمقارنة، تظهر نفس المحاكاة على قاعدة 1.2 مم إجهادًا أقصى يبلغ 185 ميجا باسكال تحت التحميل المشترك. هذا يمثل 671% من حد الخضوع. وينخفض عامل الأمان إلى 1.5. تحت تحميل الإجهاد، يتجاوز الإجهاد حد الإجهاد عند فتحات البراغي. هذا يتنبأ ببدء التشققات في غضون 2-3 سنوات. هذا هو بالضبط ما نراه في الميدان مع الأقواس الرخيصة.

الخاتمة

سمك جدار 2.5 مم+ ليس رقمًا تسويقيًا. إنه الحد الأدنى الهندسي لكاميرا PTZ التي يجب أن تتحمل الرياح الحقيقية والتركيبات الحقيقية وتقلبات درجات الحرارة الحقيقية لمدة 10 سنوات دون فشل.

---
